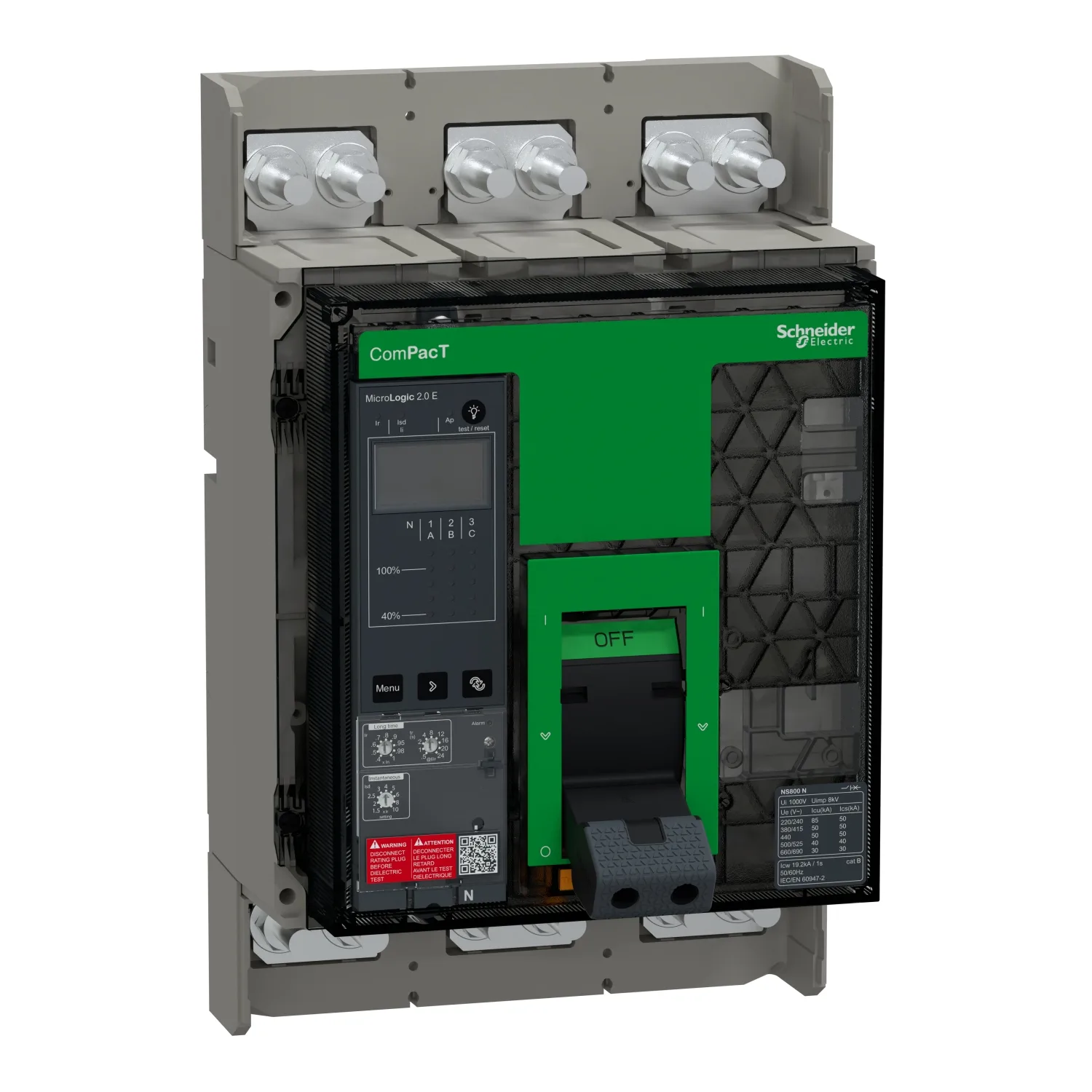

C080N32EFM - NS800N 50kA 3P 800A FXD Man. 2.0E
Schneider C080N32EFM, NS800N 50kA 3P 800A FXD Man. 2.0E. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C080N32EFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,538.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der Serien ComPacT NS630bN bis NS3200. Die neue Generation von ComPacT NS behält dieselbe Leistung bei und verfügt über eine neue transparente Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte sowie einen neuen Schalter mit ergonomischem Griff und optionalem LED-Auslösestatus. Es besteht die Möglichkeit, den neuen kabellosen Hilfskontakt OF/SD optional für das ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS800N ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festgehenden Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 V AC 50/60 Hz. Die Betriebsspannung beträgt 690 V AC 50/60 Hz. Das Gerät kann manuell über Drucktasten für EIN, AUS oder "Push-to-trip" betätigt werden. Dieses Produkt verfügt über eine elektronische MicroLogic 2.0E-Auslöseeinheit mit einem Bemessungsstrom von 800 A. Die MicroLogic 2.0E-Auslöseeinheit bietet einstellbare Langzeit- und unverzögerte Kurzschlussschutzfunktionen (ANSI-Codes 49/50). Zusätzlich zur Amperemeter-Messung von MicroLogic A ist die MicroLogic 2.0E mit einem digitalen LCD-Display und einer Energiemessfunktion (Energy Meter) ausgestattet. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 210 mm (Breite) x 147 mm (Tiefe). Es entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power-Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist dank umweltfreundlicher Verpackungen und grüner Kooperationen noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für die integrierte Leistungs- und Energiemessung
- Die Lösung deckt Bemessungsströme von 630 A bis 3200 A ab
- Die elektronische MicroLogic-Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfsausrüstungen und Zuteilen
- Flexible Installation in jeder Position, in einem Verteilerschrank oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| [In] Bemessungsstrom | 800 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Isolierungseignung | Ja konform mit EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz konform mit IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz konform mit IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz konform mit IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz konform mit IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz konform mit IEC 60947-2 |
| Name Der Auslöseeinheit | Micrologic 2.0 E |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Festeinbau |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz konform mit IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV konform mit IEC 60947-2 |
| [Ics] Bemessungs-Betriebskurzschluss-Ausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz konform mit IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz konform mit IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz konform mit IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz konform mit IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz konform mit IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s konform mit IEC 60947-2 |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 690 V In; 4000 Zyklen bei 690 V In/2; 5000 Zyklen bei 440 V In; 6000 Zyklen bei 440 V In/2 |
| Verlustleistung | 15 W |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Frontseitig |
| Unterer Anschluss | Frontseitig |
| Anschlussabstand | 70 mm |
| Schutzart | L: für Überlastschutz (langzeitverzögert); I: für unverzögerten Kurzschlussschutz |
| Bemessungswert Der Auslöseeinheit | 800 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeit-Ansprechstroms | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeit-Verzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 min |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 1,5...10 x Ir |
| Erdschlussschutz | Keine |
| Zonen-Selektivität ZSI | Ohne |
| Hilfskontakt-Bestückung | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Display-Typ | LCD-Display |
| Messungsart | Energiemessgerät |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 14 kg |
| Normen | EN/IEC 60947-2 |
| Produktdertifikate | IECEE-CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Frontseite |
| Verschmutzungsgrad | 3 konform mit IEC 60947 |
| Schutzart IP | IP40 conforming to IEC 60529 |
| Schutzart IK | IK07 conforming to EN 50102 |
| Nominelle Betriebsumgebungstemperatur | -25…70 °C |
| Lagerungsbedingungen | -40…85 °C |
| Relative Feuchtigkeit | 0…95 % |
| Aufstellhöhe | 0...2000 m ohne Leistungsminderung; 2000 m...5000 m mit Leistungsminderung |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 23,000 cm |
| Package 1 Width | 37,000 cm |
| Package 1 Length | 39,500 cm |
| Paketgewicht | 20,965 kg |
| Vertragliche Garantie | 18 Monate |
