C100H42EFM - NS1000H 70kA 4P 1000A FXD Man. 2.0E

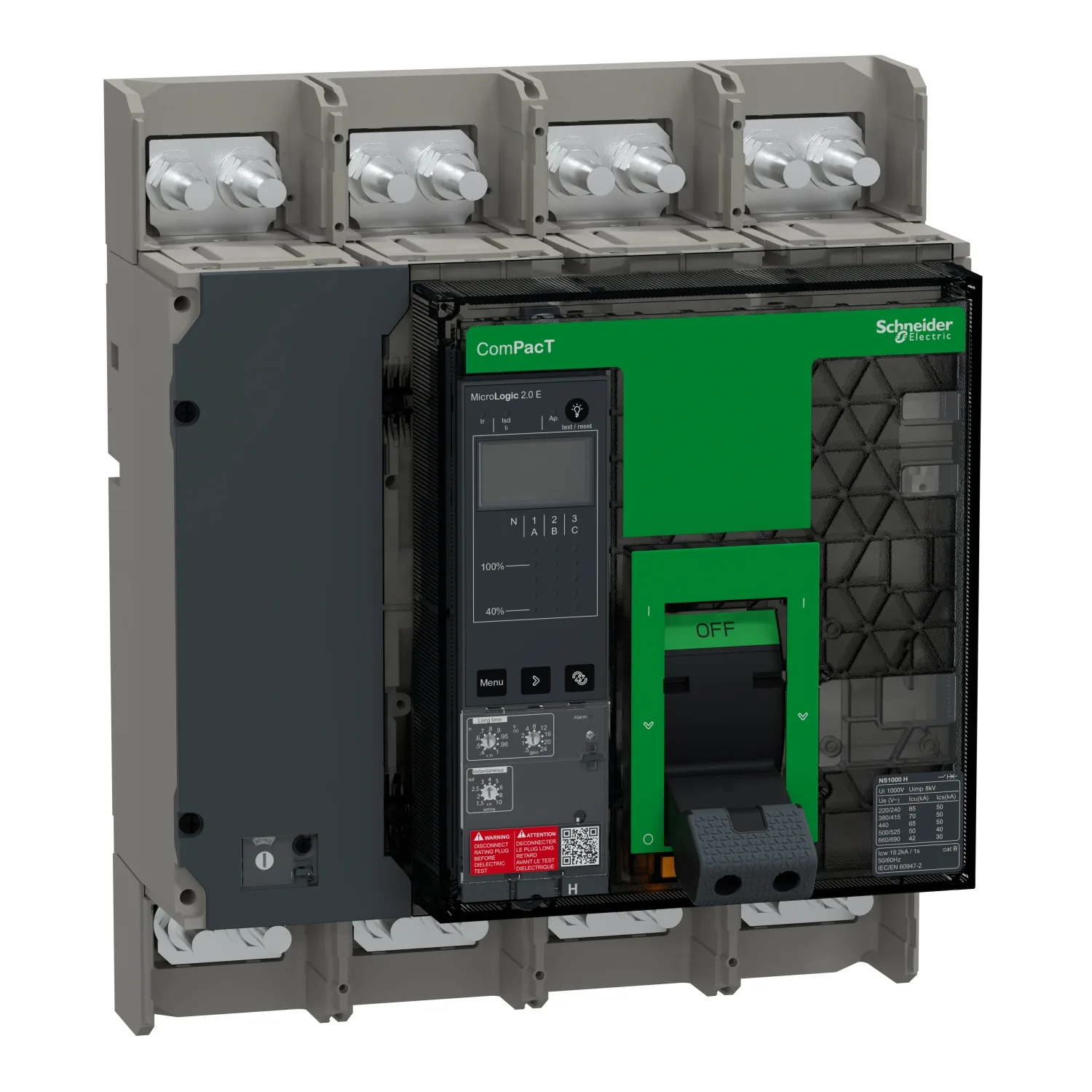

Schneider C100H42EFM, NS1000H 70kA 4P 1000A FXD Man. 2.0E. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C100H42EFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,218.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkt Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die ComPacT NS der neuen Generation behält dieselbe Leistung bei und verfügt über eine neue transparente Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte sowie einen neuen Umschalter mit ergonomischem Griff und optionaler LED-Auslöseanzeige. Es besteht die Möglichkeit, optional den neuen drahtlosen Hilfskontakt OF/SD mit dem ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS1000H ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten Festeinbau-Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 70 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Er kann manuell über Ein-, Aus- oder "Drucktastenschalter" bedient werden. Dieses Produkt verfügt über eine elektronische Auslöseeinheit MicroLogic 2.0E mit einem Bemessungsstrom von 1000 A. Die Auslöseeinheit MicroLogic 2.0E bietet einstellbaren Langzeit- und Kurzzeitschutz (ANSI-Codes 49/50). Die MicroLogic 2.0E ist zusätzlich zur Amperemeter-Messung der MicroLogic A mit einem digitalen LCD-Display und einer Energiemessung (Energiezähler) ausgestattet. Dieses Produkt ist mit verschiedenen optionalen Funktionen und Zubehörteilen erhältlich. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist dank grüner Verpackungen und umweltfreundlicher Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für die integrierte Strom- und Energiemessung
- Die Lösung umfasst Bemessungsströme von 630 A bis 3200 A
- Die elektronische Auslöseeinheit MicroLogic bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an Hilfskomponenten und Zubehör, die vor Ort montiert werden können
- Flexible Installation in jeder Position, in einem Schaltschrank oder an der Wand
Technische Daten
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkt Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Polbeschreibungschutz | 4d |
| Neutralleiterposition | Links |
| [In] Bemessungsstrom | 1000 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzfrequenz | 50/60 Hz |
| Isolierungseignung | Ja konform zu EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz konform zu IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz konform zu IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz konform zu IEC 60947-2; 50 kA Icu bei 500/525 V AC 50/60 Hz konform zu IEC 60947-2; 42 kA Icu bei 660/690 V AC 50/60 Hz konform zu IEC 60947-2 |
| Auslöseeinheit Name | Micrologic 2.0 E |
| Auslöseeinheit Technologie | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Festeinbau |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz konform zu IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV konform zu IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 52 kA bei 220/240 V AC 50/60 Hz konform zu IEC 60947-2; 52 kA bei 380/415 V AC 50/60 Hz konform zu IEC 60947-2; 48 kA bei 440 V AC 50/60 Hz konform zu IEC 60947-2; 37 kA bei 500/525 V AC 50/60 Hz konform zu IEC 60947-2; 31 kA bei 660/690 V AC 50/60 Hz konform zu IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s konform zu IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 22 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L : for Überlastschutz (langfristig); I : for unverzögerten Kurzschlussschutz |
| Auslöseeinheit Nennwert | 1000 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Langzeit-Verzögerungseinstellung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermischer Speicher | 20 mn |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | 1,5...10 x Ir |
| Erdschlussschutz | Keiner |
| Neutralleiterschutzeinstellung | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonenselektive Verriegelung ZSI | Ohne |
| Hilfskontaktkonfiguration | 1 S/Ö |
| Lokale Signalisierung | 4 LED (rot) for Fehleranzeige; 1 LED (gelb) for Überlast |
| Anzeigetyp | LCD-Bildschirm |
| Messart | Energiezähler |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttertifikate | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II auf der Vorderseite |
| Verschmutzungsgrad | 3 konform zu IEC 60947 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagertemperatur | -40…85 °C |
| Relative Feuchte | 0…95 % |
| Aufstellhöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 16,504 kg |
| Garantie (Monate) | 18 |
