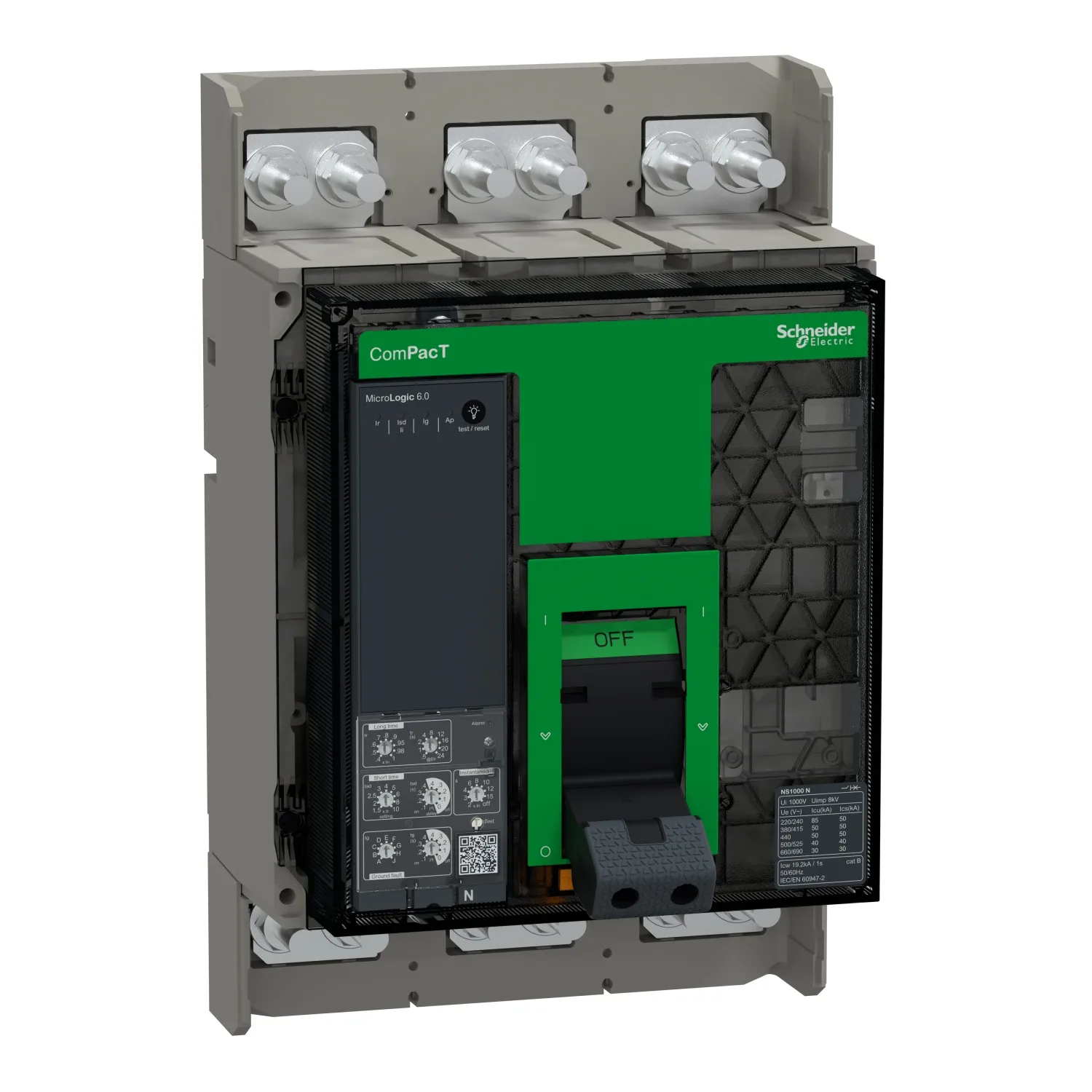

C100N360FM - NS1000N 50kA 3P 1000A FXD Man. 6.0
Schneider C100N360FM, NS1000N 50kA 3P 1000A FXD Man. 6.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C100N360FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,517.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der Serien ComPacT NS630bN bis NS3200. Die neue Generation von ComPacT NS behält dieselben Leistungen bei und verfügt über eine neue transparente Frontabdeckung zur Sichtbarkeit der Hilfskontakte sowie einen neuen Schalter mit ergonomischer Haptik und optionaler LED-Auslösezustandsanzeige. Die optionale Ergänzung des neuen drahtlosen Hilfskontakts OF/SD für das ZigBee-Kommunikationsprotokoll ist möglich. Der ComPacT NS1000N ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt Er sich um einen manuell betätigten Festeinbau-Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Schalter kann manuell über die Tasten ON, OFF oder "Push-to-Trip" bedient werden. Dieses Produkt enthält die elektronische Auslöseeinheit MicroLogic 6.0 mit einem Bemessungsstrom von 1000A. Die Auslöseeinheit MicroLogic 6.0 bietet einstellbaren Überlastschutz, Kurzzeit-verzögerten Kurzschlussschutz, unverzögerten Kurzschlussschutz und Erdschlussschutz (ANSI-Codes 49/51/50/51N). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilungen geliefert. Die Abmessungen betragen 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Normen IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power-Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist durch umweltfreundliche Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für die integrierte Leistungs- und Energiemessung
- Die Lösung deckt Bemessungsströme von 630 A bis 3200 A ab
- Die elektronische Auslöseeinheit MicroLogic bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbarem Zubehör und Hilfskontakten
- Flexible Montage in jeder Position, in einem Schaltschrank oder an der Wand
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| [In] Bemessungsstrom | 1000 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Isolierungstauglichkeit | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | MicroLogic 6.0 |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSIG |
| Steuerungstyp | Manuell betätigt |
| Montageart | Festeinbau |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebsausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 22 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutztyp | L: für Überlastschutz (langzeitverzögert); S: für kurzzeitverzögerten Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz; G: für Erdschlussschutz |
| Bemessungswert Der Auslöseeinheit | 1000 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeitschutzes | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 min |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Einstellbereich Der Kurzzeitverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Schutzes | Aus; 2...15 x In |
| Ground-fault Protection Pick-up Adjustment Type Ig | Einstellbar 9 Einstellungen |
| [Ig] Einstellbereich Des Erdschlussschutzes | 0,3...1 x In für In <= 400 A; 0,2...1 x In für 400 A < In < 1250 A; 500...1200 A für In >= 1250 A |
| Ground-fault Protection Time Delay Adjustment Type Tg | Einstellbar |
| [tg] Einstellbereich Der Erdschlussverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Erdschlussschutz | Keine |
| Zonen-Selektivverriegelung ZSI | Ohne |
| Anordnung Der Hilfskontakte | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 14 kg |
| Normen | EN/IEC 60947-2 |
| Produkttzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Vorderseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| IP-Schutzart | IP40 conforming to IEC 60529 |
| IK-Schutzart | IK07 conforming to EN 50102 |
| Nominale Betriebsumgebungstemperatur | -25…70 °C |
| Lagerungsbedingungen | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 23,000 cm |
| Package 1 Width | 37,000 cm |
| Package 1 Length | 39,500 cm |
| Paketgewicht (Lbs) | 12,000 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 45,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 62,000 kg |
| Vertragliche Garantie | 18 |
