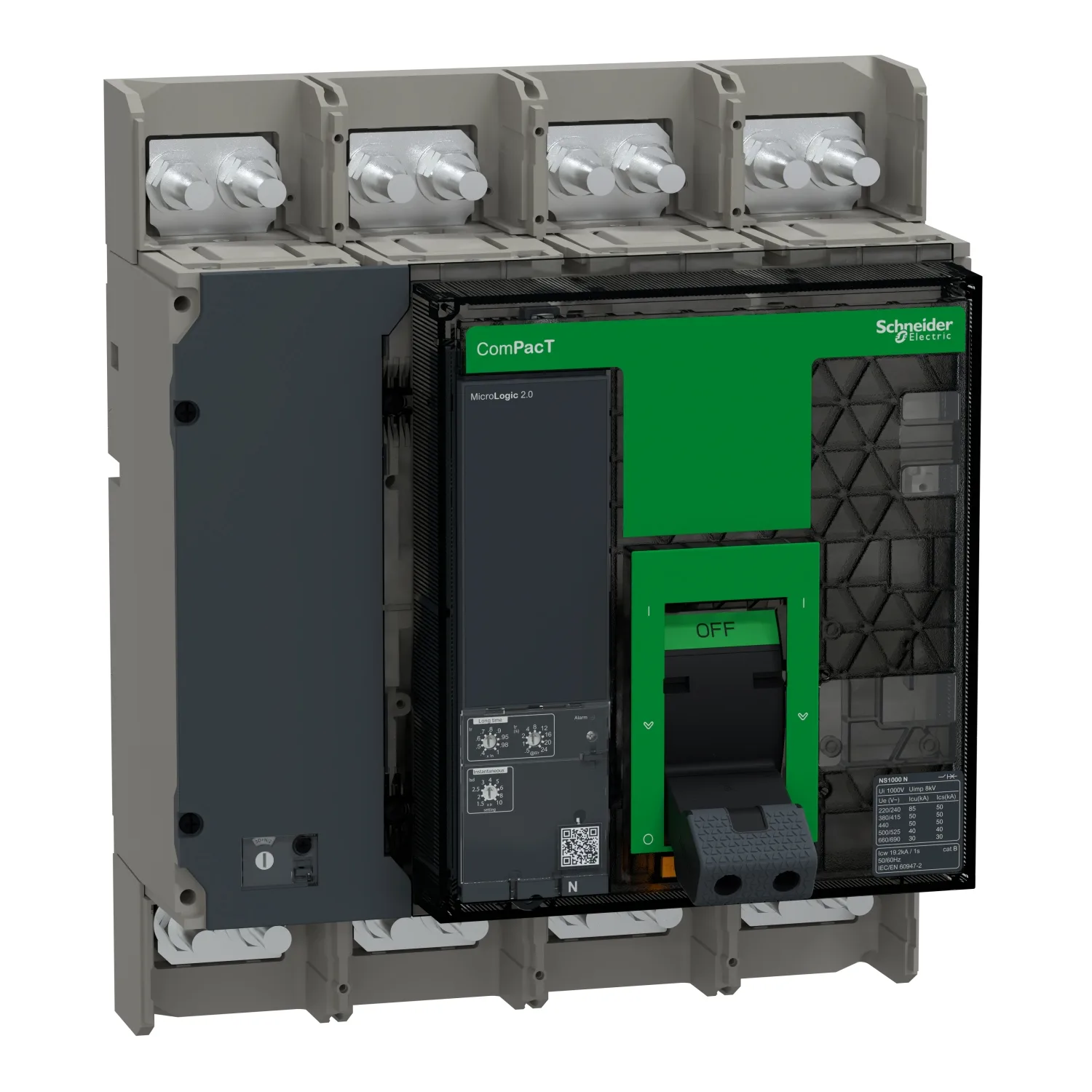

C100N420FM - NS1000N 50kA 4P 1000A FXD Man. 2.0
Schneider C100N420FM, NS1000N 50kA 4P 1000A FXD Man. 2.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C100N420FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,797.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der Serien ComPacT NS630bN bis NS3200. Die ComPacT NS der neuen Generation behält dieselbe Leistung bei und bietet eine neue transparente Frontabdeckung für Zubehör, ein ergonomisches Design sowie einen neuen Umschalter mit optionalem LED-Auslösestatus. Es besteht die Möglichkeit, den neuen drahtlosen Hilfskontakt OF/SD als Option zum ZigBee-Kommunikationsprotokoll hinzuzufügen. Dieser ComPacT NS1000N ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festeingebauten Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Der Leistungsschalter kann manuell über die Drucktasten EIN, AUS oder "Auslösen" betätigt werden. Dieses Produkt enthält eine elektronische MicroLogic 2.0-Auslöseeinheit mit einer 1000A-Klasse. Die MicroLogic 2.0-Auslöseeinheit bietet einstellbaren Langzeitschutz und unverzögerten Schutz (ANSI-Codes 49/50). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power-Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Leistungsschalterserie für die interne Strom- und Energiemessung
- Die Lösung deckt Bemessungsströme von 630 A bis 3200 A ab
- Die elektronische MicroLogic-Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein vor Ort installierbares, optimiertes Sortiment an Hilfsausrüstung und Zubehör
- Flexible Installation in jeder Position, in einer Verteilerplatine oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Beschreibung Der Geschützten Pole | 4d |
| Neutralposition | Links |
| [In] Bemessungsstrom | 1000 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Isolierungstauglichkeit | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | MicroLogic 2.0 |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Festeinbau |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebsausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 22 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutztyp | L: für Überlastschutz (langzeitverzögert); I: für unverzögerten Kurzschlussschutz |
| Bemessungswert Der Auslöseeinheit | 1000 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeitschutzes | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 min |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Schutzes | 1,5...10 x Ir |
| Erdschlussschutz | Keine |
| Einstellung Des Neutralleiterschutzes | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonen-Selektivverriegelung ZSI | Ohne |
| Anordnung Der Hilfskontakte | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Vorderseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| IP-Schutzart | IP40 conforming to IEC 60529 |
| IK-Schutzart | IK07 conforming to EN 50102 |
| Nominale Betriebsumgebungstemperatur | -25…70 °C |
| Lagerungsbedingungen | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 15,749 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 45,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 75,000 kg |
| Vertragliche Garantie | 18 |
