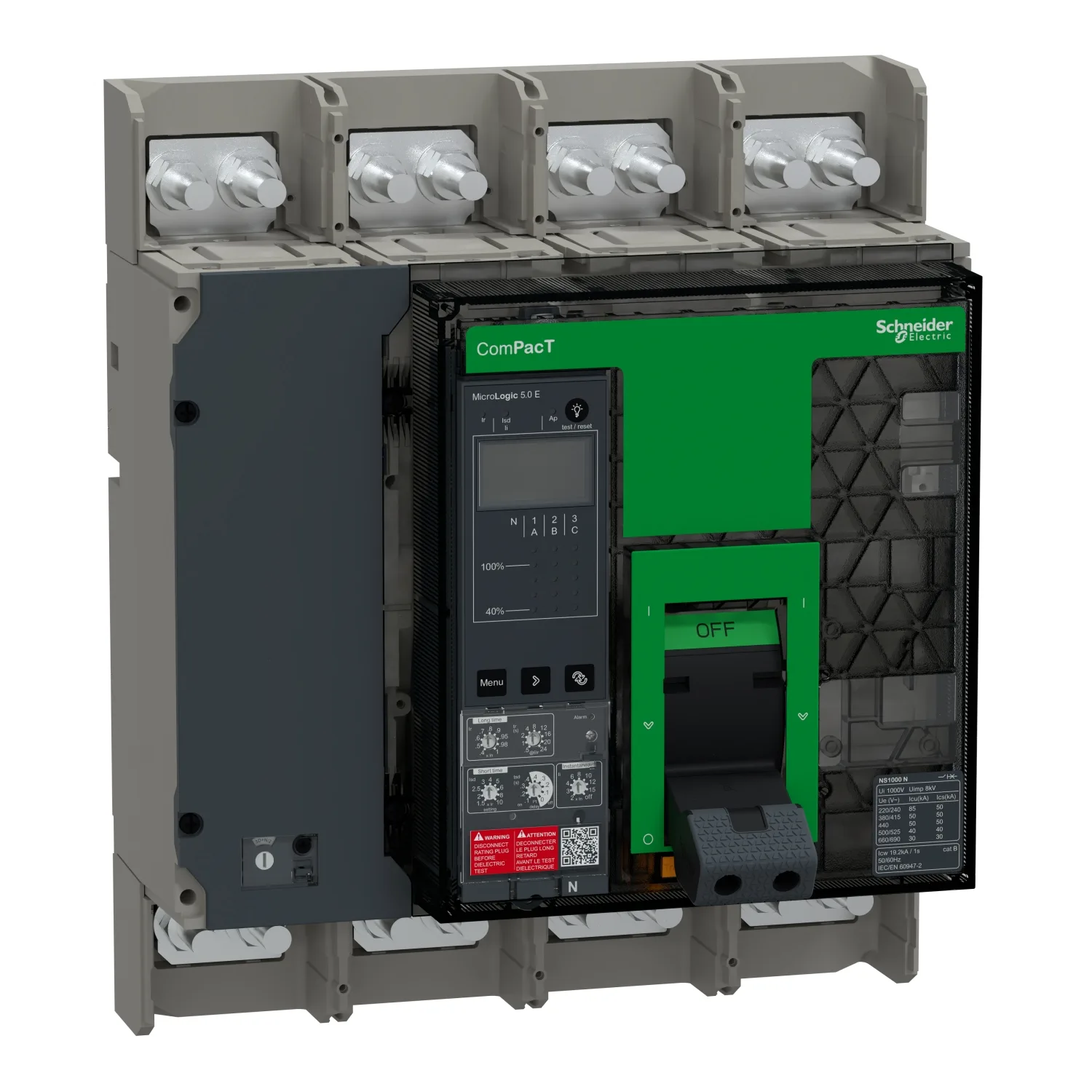

C100N45EFM - NS1000N 50kA 4P 1000A FXD Man. 5.0E
Schneider C100N45EFM, NS1000N 50kA 4P 1000A FXD Man. 5.0E. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C100N45EFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,369.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der ComPacT NS630bN bis NS3200 Serie der neuen Generation. Die ComPacT NS der neuen Generation behält die gleichen Leistungen bei und wird mit einer neuen transparenten Frontabdeckung für die Sichtbarkeit von Hilfskontakten sowie einem neuen Knebelhebel mit ergonomischer Haptik und optionalem LED-Auslösestatus geliefert. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD optional zum ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS1000N ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Er kann manuell über Drucktasten für ON, OFF oder Test betätigt werden. Dieses Produkt verfügt über eine elektronische MicroLogic 5.0E Steuereinheit mit einem Wert von 1000A. Die MicroLogic 5.0E Steuereinheit bietet einstellbare Langzeit-, Kurzzeit- und unverzögerte Schutzvorrichtungen (ANSI-Codes 49/51/50). Zusätzlich zur Amperemetermessung der MicroLogic A ist die MicroLogic 5.0E mit einem digitalen LCD-Bildschirm und einer Energiemessung (Energiezähler) ausgestattet. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Kooperationen nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Strom- und Energiemessung
- Die Lösung deckt Bereiche von 630 A bis 3200 A ab
- Die elektronische MicroLogic Steuereinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfskomponenten und Zubehör
- Flexible Installation in jeder Position, in einer Schalttafel oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Beschreibung Der Geschützten Pole | 4d |
| Neutralposition | Links |
| [In] Nennstrom | 1000 A bei 50 °C |
| [Ue] Nennbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entspricht IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Name Der Auslöseeinheit | Micrologic 5.0 E |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| [Ui] Bemessungsisolation | 800 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entspricht IEC 60947-2 |
| [Ics] Bemessungs-Betriebsausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entspricht IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 19,2 kA 1 s entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 22 W |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L: für Überlastschutz (langzeitverzögert); S: für kurzzeitverzögerten Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz |
| Bemessungswert Der Auslöseeinheit | 1000 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 mn |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Short-time Protection Pick-up Adjustment Range | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Einstellbereich Der Kurzzeitverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | Aus; 2...15 x In |
| Erdschlussschutz | Keiner |
| Neutralleitereinstellung | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonenselektive Verriegelung ZSI | Mit |
| Anordnung Der Hilfskontakte | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Anzeigetyp | LCD-Bildschirm |
| Messart | Energiezähler |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttyp-Zertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Frontseite |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Schutzart IP | IP40 conforming to IEC 60529 |
| Schutzart IK | IK07 conforming to EN 50102 |
| Nominale Umgebungstemperatur Beim Betrieb | -25…70 °C |
| Umgebungsbedingungen Bei Lagerung | -40…85 °C |
| Relative Feuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 37,000 cm |
| Package 1 Width | 38,000 cm |
| Package 1 Length | 30,000 cm |
| Paketgewicht (Lbs) | 15,970 kg |
| Garantie | 18 |
