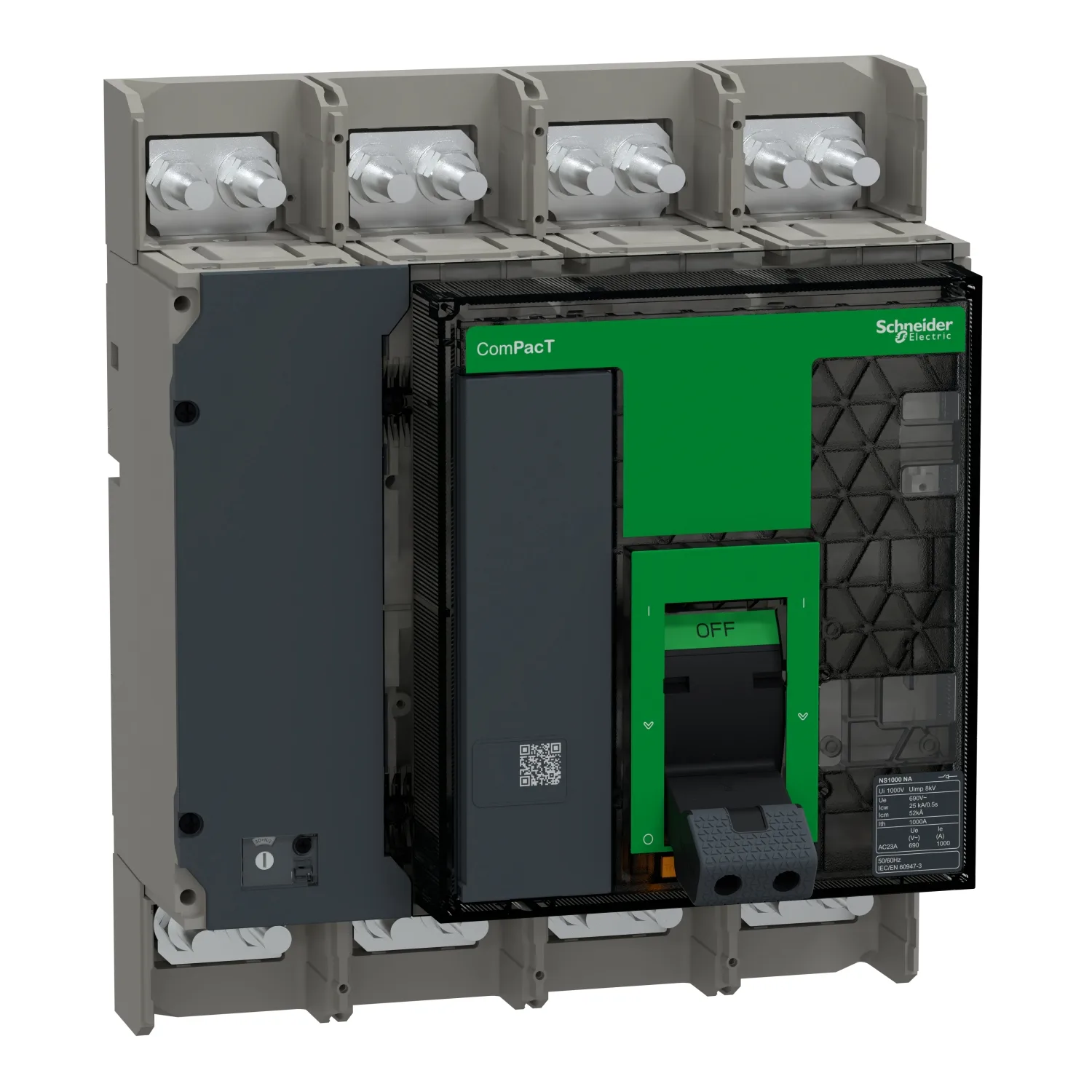

C100S4NAFM - NS1000NA 4P 1000A FXD Man. NA
Schneider C100S4NAFM, NS1000NA 4P 1000A FXD Man. NA. Kategorie: ComPacT NS NA, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C100S4NAFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,181.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktname
- ComPacT NS new generation
- Produkttyp Oder Komponententyp
- Lasttrennschalter
- Geräteanwendung
- Verteilung
- Polbezeichnung
- 4P
Produktbeschreibung
Dieser Lasttrennschalter ist Teil der neuen Generation der ComPacT NS630bNA bis NS1600NA Reihe. Die neue Generation von ComPacT NS behält dieselben Leistungen bei und verfügt über ein neues Design sowie einen neuen, ergonomischen Knebel. Als Option kann der neue drahtlose Hilfskontakt OF/SD mit ZigBee-Kommunikationsprotokoll hinzugefügt werden. Dieser ComPacT NS1000NA ist ein vollständiger 4-poliger Lasttrennschalter zur Steuerung und Trennung von Stromverteilungskreisen. Das Gerät ist eine feste Ausführung mit Frontanschluss und manueller Betätigung. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom (Ie) beträgt 1000A (AC23A) und der konventionelle thermische Strom (Ith) beträgt 1000A bei 60°C. Dieses Produkt ist mit einer Vielzahl optionaler Funktionen und Zutehöre erhältlich. Die Abmessungen betragen 327mm (Höhe) x 280mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Normen IEC 60947-1 und IEC 60947-3. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist durch umweltfreundliche Verpackungen und umweltfreundliche Partnerschaften nachhaltiger.
Hauptmerkmale
- "ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Leistungs- und Energiemessung"
- "Die Lösung deckt Nennströme von 630 A bis 3200 A ab"
- "Die elektronische Steuereinheit MicroLogic bietet elektrische Mess- und Analysefunktionen"
- "ComPacT NS bietet ein optimiertes Sortiment an Hilfskontakten und Zubehör, die vor Ort installierbar sind"
- "Flexible Installation in jeder Position, in einer Schalttafel oder wandmontiert"
Technische Daten
| Produktname | ComPacT NS new generation |
|---|---|
| Produkttyp Oder Komponententyp | Lasttrennschalter |
| Geräteanwendung | Verteilung |
| Polbezeichnung | 4P |
| Netzwerktyp | AC |
| Klassifizierungscode | NA |
| Eignung Für Isolation | Ja entspricht IEC 60947-3 |
| Netzwerkfrequenz | 50/60 Hz |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ie] Nennbetriebsstrom | AC-23A: 1000 A AC 50/60 Hz 220/240 V; AC-23A: 1000 A AC 50/60 Hz 380/415 V; AC-23A: 1000 A AC 50/60 Hz 440/480 V; AC-23A: 1000 A AC 50/60 Hz 500/525 V; AC-23A: 1000 A AC 50/60 Hz 660/690 V |
| [Ui] Bemessungsisolation | 800 V AC 50/60 Hz entspricht IEC 60947-3 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entspricht IEC 60947-3 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 1000 A bei 60 °C |
| [Icw] Bemessungskurzzeitstromfestigkeit | 25 kA während 0,5 s entspricht IEC 60947-3; 4 kA während 20 s entspricht IEC 60947-3 |
| [Icm] Bemessungskurzschluss-Einschaltvermögen | 52 kA 690 V AC bei 50/60 Hz |
| [Ue] Nennbetriebsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-3 |
| Kontaktstellungsanzeige | Ja |
| Sichtbare Trennung | Keiner |
| Mechanische Lebensdauer | 10000 cycles entspricht IEC 60947-3 |
| Elektrische Lebensdauer | 2000 cycles 440 V AC 50/60 Hz entspricht IEC 60947-3 |
| Anschlussabstand | 70 mm |
| Höhe | 280 mm |
| Breite | 327 mm |
| Tiefe | 147 mm |
| Produktgewicht | 18 kg |
| Normen | IEC 60947-3 |
| Produkttyp-Zertifizierungen | IECEE CB-Schema |
| Schutzart IP | IP40 entspricht IEC 60529 |
| Schutzart IK | IK07 entspricht EN 50102 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-3 |
| Nominale Umgebungstemperatur Beim Betrieb | -25…70 °C |
| Umgebungsbedingungen Bei Lagerung | -50…85 °C |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 15,241 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 45,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 73,084 kg |
| Garantie | 18 |
