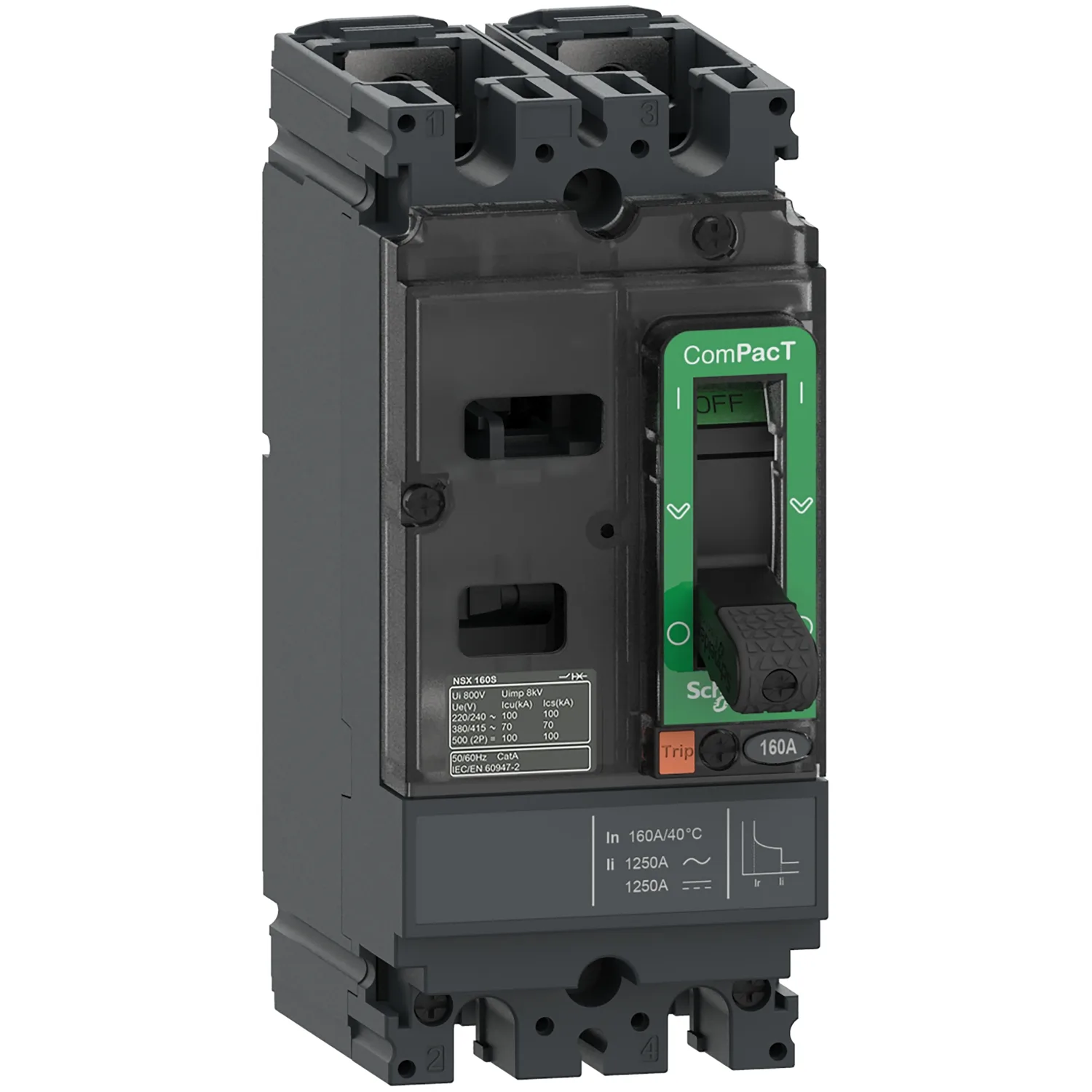

Kompaktleistungsschalter ComPacT NSX100M AC/DC mit TM100D 2P2D 100A, 40kA/240 VAC
Schneider C10M2TM100, Kompaktleistungsschalter ComPacT NSX100M AC/DC mit TM100D 2P2D 100A, 40kA/240 VAC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C10M2TM100
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:268.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX100M
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
ComPacT NSX 100M ist ein kompletter, fest eingebauter 2-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 100 A. Das Auslösegerät TMD bietet einen festen thermischen Überlastschutz und einen festen magnetischen Schutz. Die Abmessungen betragen 161 mm x 70 mm x 86 mm (H x B x T). Sie ist konform mit internationalen Normen (EN/IEC 60947), CCC, EAC und Marinespezifikationen.
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX100M |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 2P |
| Beschreibung Der Geschützten Pole | 2D |
| [In] Bemessungsstrom | 100 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz; 500 V DC |
| Netzwerktyp | AC; DC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 25 kA Icu bei 380/415 V AC 50/60 Hz 1P entspricht IEC 60947-2; 25 kA Icu bei 440 V AC 50/60 Hz 1P entspricht IEC 60947-2; 18 kA Icu bei 500/525 V AC 50/60 Hz 2P entspricht IEC 60947-2; 8 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2; 85 kA Icu bei 250 V DC 50/60 Hz 1 Pol entspricht IEC 60947-2; 85 kA Icu bei 500 V DC 50/60 Hz 2 |
| Leistungsstufe | M 25 kA 415 V AC |
| Name Des Auslösers | TM-D |
| Auslöser-Technologie | Thermomagnetisch |
| Schutzfunktionen Des Auslösers | LI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale23
| [Ui] Bemessungs-Isolationsspannung | 750 V AC 50/60 Hz entspricht IEC 60947-2 |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 85 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 25 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 25 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 18 kA bei 500/525 V AC 50/60 Hz entspricht IEC 60947-2; 8 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2; 85 kA bei 250 V DC 50/60 Hz entspricht IEC 60947-2; 85 kA bei 500 V DC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen bei 277 V Zoll/2; 10000 Zyklen bei 277 V Zoll |
| Verlustleistung Pro Pol | 8,8 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 35 mm |
| Schutzart | L : für Überlastschutz (thermisch); I : für Kurzschlussschutz (magnetisch) |
| Auslöserleistung | 100 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | Fest |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 1 x In |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Fixiert |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 800 A |
| Erdschlussschutz | Ohne |
| Breite (B) | 70 mm |
| Höhe (H) | 161 mm |
| Tiefe (T) | 86 mm |
| Produktgewicht | 1,2 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,0 cm |
| VPE 1 Breite | 13,5 cm |
| VPE 1 Länge | 17,5 cm |
| Verpackungsgewicht (Lbs) | 1,245 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 15,0 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
