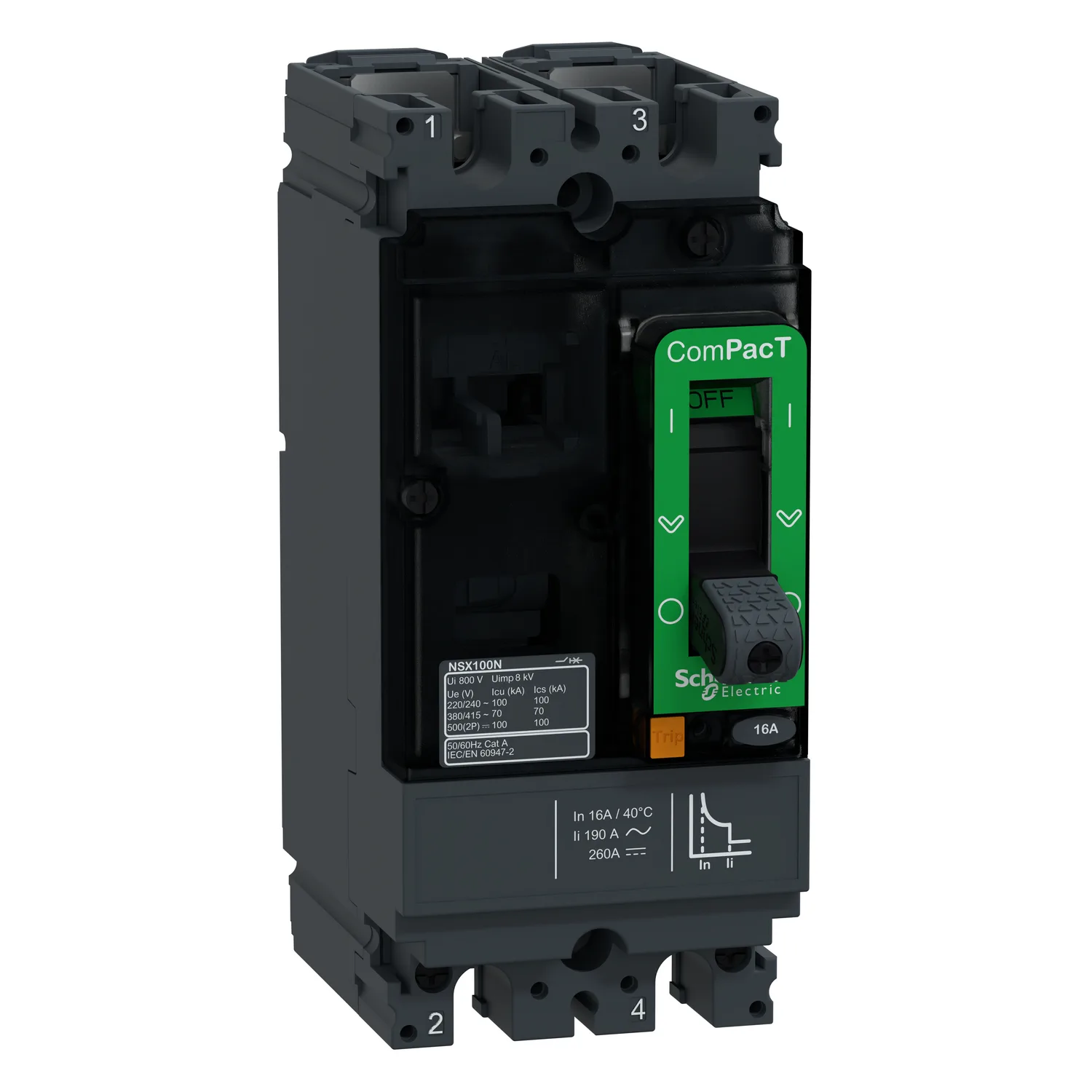

C10S2TM016 - DC-Leistungsschalter NSX100S 16A 2P 100KA AC/DC
Schneider C10S2TM016, DC-Leistungsschalter NSX100S 16A 2P 100KA AC/DC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C10S2TM016
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:312.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NSX neue Generation
- Produktgruppe
- NSX100S
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
- ComPacT NSX 100S ist ein kompletter 2-poliger Kompaktleistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde
- Er ist die optimale Wahl für alle Standard- und Sonderanwendungen
- Das Ausschaltvermögen (Icu) beträgt 75 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz.
- Dieses Produkt verfügt über einen thermomagnetischen Auslöser (TM-D) mit 16 A.
- Der TM-D-Auslöser bietet einen fest eingestellten thermischen Überlastschutz und einen fest eingestellten magnetischen Schutz.
- Die Abmessungen betragen 161 mm x 70 mm x 86 mm (H x B x T).
- Entspricht den internationalen Normen (EN/IEC 60947), CCC, EAC und den Marinespezifikationen.
- Entspricht den internationalen Normen (EN/IEC 60947), CCC, EAC und den Marinespezifikationen.
Hauptmerkmale
- Grünes Signet von Schneider Electric für die gesamte ComPacT-Serie
- Ca. 40 % Zeitersparnis bei der Verdrahtung für Schaltschrankbauer
- Einfachere Installation dank neuem ergonomischen Frontplattendesign
- Stellen Sie sicher, dass sich alle Hilfskontakte am richtigen Punkt befinden und prüfen Sie, ob Sie die richtige Spulennennspannung haben.
- Ergonomischer neuer Knebel für eine einfachere manuelle Betätigung des Leistungsschalters
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX neue Generation |
| Produktgruppe | NSX100S |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 2P |
| Beschreibung Der Geschützten Pole | 2D |
| [In] Bemessungsstrom | 16 A bei 40 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz; 500 V DC |
| Netztyp | AC; DC |
| Netzfrequenz | 50/60 Hz |
| Eignung Zur Isolierung | Ja gemäß EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie A |
| Ausschaltvermögen | 100 kA Icu bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2; 35 kA Icu bei 500/525 V AC 50/60 Hz gemäß IEC 60947-2; 10 kA Icu bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2; 100 kA Icu bei 250 V DC 1 Pol gemäß IEC 60947-2; 100 kA Icu bei 500 V DC in Reihe 2 Pole gemäß IEC 60947-2; |
| Auslöseeinheitname | TM-D |
| Technologie Der Auslöseeinheit | Thermisch-magnetisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungstyp | Kipphebel |
| Montageart Des Leistungsschalters | Fest |
| [Ui] Bemessungsisolationsspannung | 750 V AC 50/60 Hz gemäß IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV gemäß IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 100 kA bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2; 70 kA bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2; 65 kA bei 440 V AC 50/60 Hz gemäß IEC 60947-2; 35 kA bei 500/525 V AC 50/60 Hz gemäß IEC 60947-2; 10 kA bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2; 100 kA bei 250 V DC gemäß IEC 60947-2; 100 kA bei 500 V DC gemäß IEC 60947-2 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen bei 277 V In/2; 10000 Zyklen bei 277 V In |
| Verlustleistung Pro Pol | 2,92 W |
| Montagehalterung | Rückplatte |
| Montageposition | Horizontal und vertikal; Flach auf dem Rücken |
| Oberer Anschluss | Vorderseite |
| Unterer Anschluss | Vorderseite |
| Anschlussabstand | 35 mm |
| Schutzart | L: für Überlastschutz (thermisch); I: für Kurzschlussschutz (magnetisch) |
| Nennstrom Der Auslöseeinheit | 16 A bei 40 °C |
| Einstelltyp Für Langzeit-Ansprechstrom Ir (thermischer Schutz) | Fest |
| [Ir] Einstellbereich Für Langzeit-Schutzansprechstrom | 1 x In |
| Einstelltyp Für Langzeit-Verzögerung Tr | Fest |
| Einstelltyp Für Unverzögerten Kurzschluss-Ansprechstrom Ii | Fest |
| [Ii] Einstellbereich Für Unverzögerten Kurzschluss-Ansprechstrom | 190 A |
| Erdschlussschutz | Keiner |
| Breite (W) | 70 mm |
| Höhe (H) | 161 mm |
| Tiefe (D) | 86 mm |
| Produktgewicht | 1,2 kg |
| Normen | EN/IEC 60947-2 |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II auf der Vorderseite |
| Verschmutzungsgrad | 3 gemäß IEC 60664-1 |
| IP-Schutzart | IP40 gemäß IEC 60529 |
| IK-Schutzart | IK07 gemäß IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungsbedingungen Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0...2000 m ohne Derating; 2000 m...5000 m mit Derating |
| Verpackungseinheit Typ 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Paket 1 Höhe | 8,000 cm |
| Paket 1 Breite | 13,300 cm |
| Paket 1 Länge | 17,500 cm |
| Paketgewicht (Lbs) | 1,278 kg |
| Verpackungseinheit Typ 2 | S03 |
| Anzahl Der Einheiten In Paket 2 | 12 |
| Paket 2 Höhe | 30,000 cm |
| Paket 2 Breite | 30,000 cm |
| Paket 2 Länge | 40,000 cm |
| Paket 2 Gewicht | 15,736 kg |
| Vertragsgarantie | 18 |
