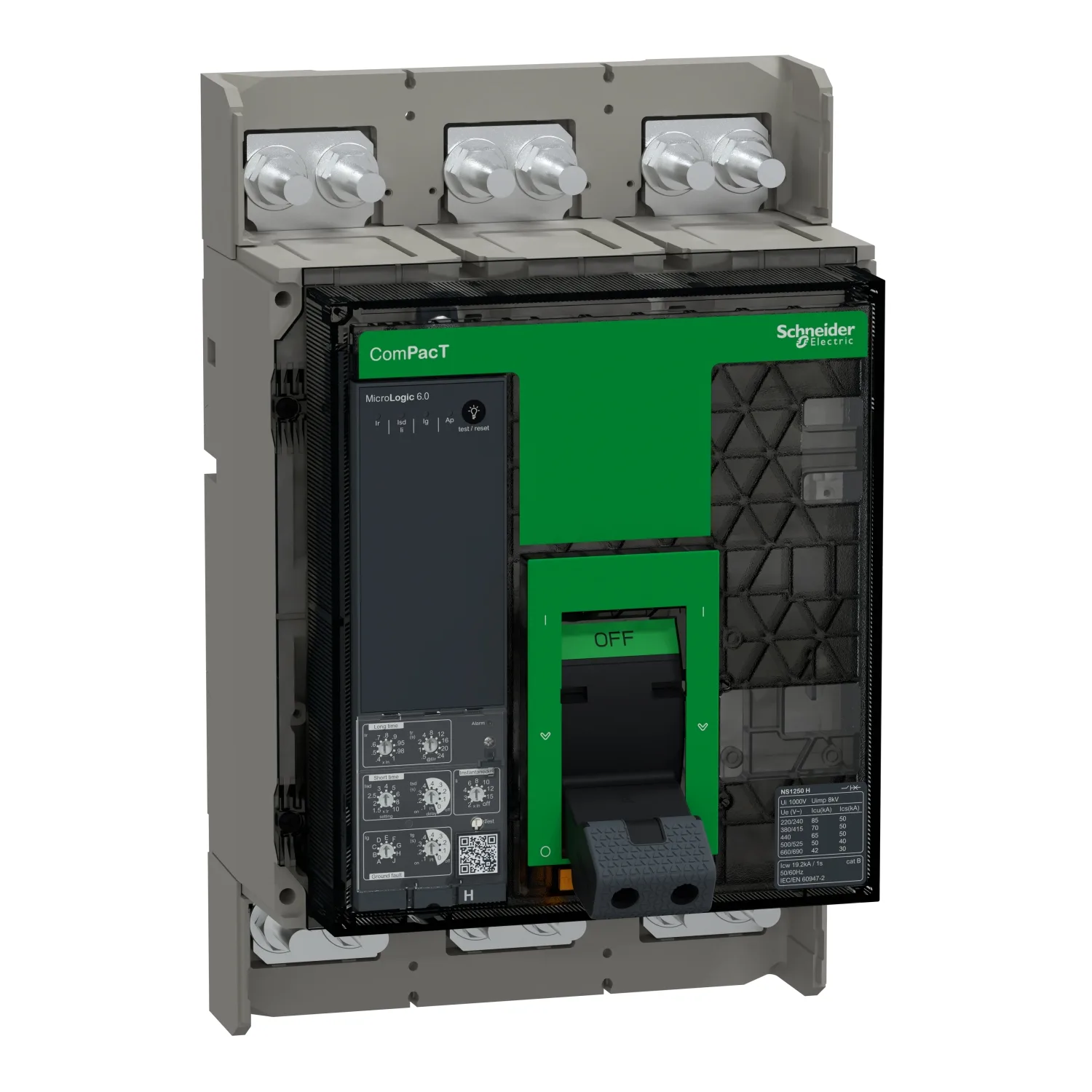

C125H360FM - NS1250H 70kA 3P 1250A FXD Man. 6.0
Schneider C125H360FM, NS1250H 70kA 3P 1250A FXD Man. 6.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C125H360FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,027.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS neue Generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation ComPacT NS630b bis NS3200. Die neue Generation ComPacT NS behält die gleichen Leistungen bei und wird mit einer neuen transparenten Frontabdeckung für die Sichtbarkeit der Hilfskontakte sowie einem neuen Schalter mit ergonomischem Griff und optionaler LED-Auslöseanzeige geliefert. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD optional zum ZigBee-Kommunikationsprotokoll hinzuzufügen. ComPacT NS1250H ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betriebenen, festen Leistungsschalter. Er ist die beste Wahl für alle Arten von Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Die Sicherung kann manuell über ON-, OFF- oder "Push"-Tasten betätigt werden. Dieses Produkt enthält die elektronische Steuereinheit MicroLogic 6.0 mit einem Wert von 1250A. Die Steuereinheit MicroLogic 6.0 bietet einstellbare Langzeit-, Kurzzeit-, unverzögerte und Erdschlussschutzfunktionen (ANSI-Codes 49/51/50/51N). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen betragen 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Normen IEC 60947-1 und IEC60947-2. Die neue Generation ComPacT NS ist Teil der Schneider Electric EcoStruxure Power-Architektur. Die neue Generation ComPacT NS ist nachhaltiger durch grüne Verpackung und grüne Kooperationen.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für interne Leistungs- und Energiemessung
- Die Lösung deckt Werte von 630 A bis 3200 A ab
- Die elektronische Steuereinheit MicroLogic bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet eine Reihe optimierter Hilfsausrüstungen und Zubehörteile, die vor Ort montiert werden können
- Flexible Installation in jeder Position, in einem Schaltschrank oder an der Wand montiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS neue Generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Polzahl | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| [In] Bemessungsstrom | 1250 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netztyp | AC |
| Netzfrequenz | 50/60 Hz |
| Eignung Zur Isolierung | Ja gemäß EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2; 50 kA Icu bei 500/525 V AC 50/60 Hz gemäß IEC 60947-2; 42 kA Icu bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2 |
| Auslöseeinheitname | MicroLogic 6.0 |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSIG |
| Steuerungstyp | Manuelle Bedienung |
| Montageart | Fest |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz gemäß IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV gemäß IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 52 kA bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2; 52 kA bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2; 48 kA bei 440 V AC 50/60 Hz gemäß IEC 60947-2; 37 kA bei 500/525 V AC 50/60 Hz gemäß IEC 60947-2; 31 kA bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 19,2 kA 1 s gemäß IEC 60947-2 |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 690 V In; 3000 Zyklen bei 690 V In/2; 4000 Zyklen bei 440 V In; 5000 Zyklen bei 440 V In/2 |
| Leistungsverluste | 44 W |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorderseite |
| Unterer Anschluss | Vorderseite |
| Anschlussabstand | 70 mm |
| Schutzart | L: für Überlastschutz (langzeitverzögert); S: für kurzzeitverzögerten Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz; G: für Erdschlussschutz |
| Nennstrom Der Auslöseeinheit | 1250 A bei 50 °C |
| Einstelltyp Für Langzeit-Ansprechstrom Ir (thermischer Schutz) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Für Langzeit-Schutzansprechstrom | 0,4...1 x In |
| Einstelltyp Für Langzeit-Verzögerung Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Für Langzeit-Verzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermischer Speicher | 20 min |
| Einstelltyp Für Kurzzeitverzögerten Kurzschluss-Ansprechstrom Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Für Kurzzeitverzögerten Kurzschluss-Ansprechstrom | 1.5...10 x Ir |
| Einstelltyp Für Kurzzeitverzögerten Kurzschluss-Verzögerung Tsd | Einstellbar |
| [tsd] Einstellbereich Für Kurzzeitverzögerten Kurzschluss-Verzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Einstelltyp Für Unverzögerten Kurzschluss-Ansprechstrom Ii | Einstellbar |
| [Ii] Einstellbereich Für Unverzögerten Kurzschluss-Ansprechstrom | Aus; 2...15 x Ir |
| Einstelltyp Für Erdschlussschutz Ig | Einstellbar 9 Einstellungen |
| [Ig] Einstellbereich Für Erdschluss-Auslöseansprechstrom | 0,3...1 x In für In <= 400 A; 0,2...1 x In für 400 A < In < 1250 A; 500...1200 A für In >= 1250 A |
| Einstelltyp Für Erdschlussschutz-Verzögerung Tg | Einstellbar |
| [tg] Einstellbereich Für Erdschluss-Verzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Erdschlussschutz | Keiner |
| Zonenselektive Verriegelung ZSI | Ohne |
| Hilfskontaktkonfiguration | 1 NO/NC |
| Lokale Signalisierung | 4 LED (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Breite (W) | 210 mm |
| Höhe (H) | 327 mm |
| Tiefe (D) | 147 mm |
| Produktgewicht | 14 kg |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II auf der Vorderseite |
| Verschmutzungsgrad | 3 gemäß IEC 60947 |
| IP-Schutzart | IP40 gemäß IEC 60529 |
| IK-Schutzart | IK07 gemäß EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungsbedingungen Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0...2000 m ohne Derating; 2000 m...5000 m mit Derating |
| Verpackungseinheit Typ 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Paket 1 Höhe | 23,0 cm |
| Paket 1 Breite | 37,0 cm |
| Paket 1 Länge | 39,5 cm |
| Paketgewicht (Lbs) | 12,125 kg |
| Vertragsgarantie | 18 |
