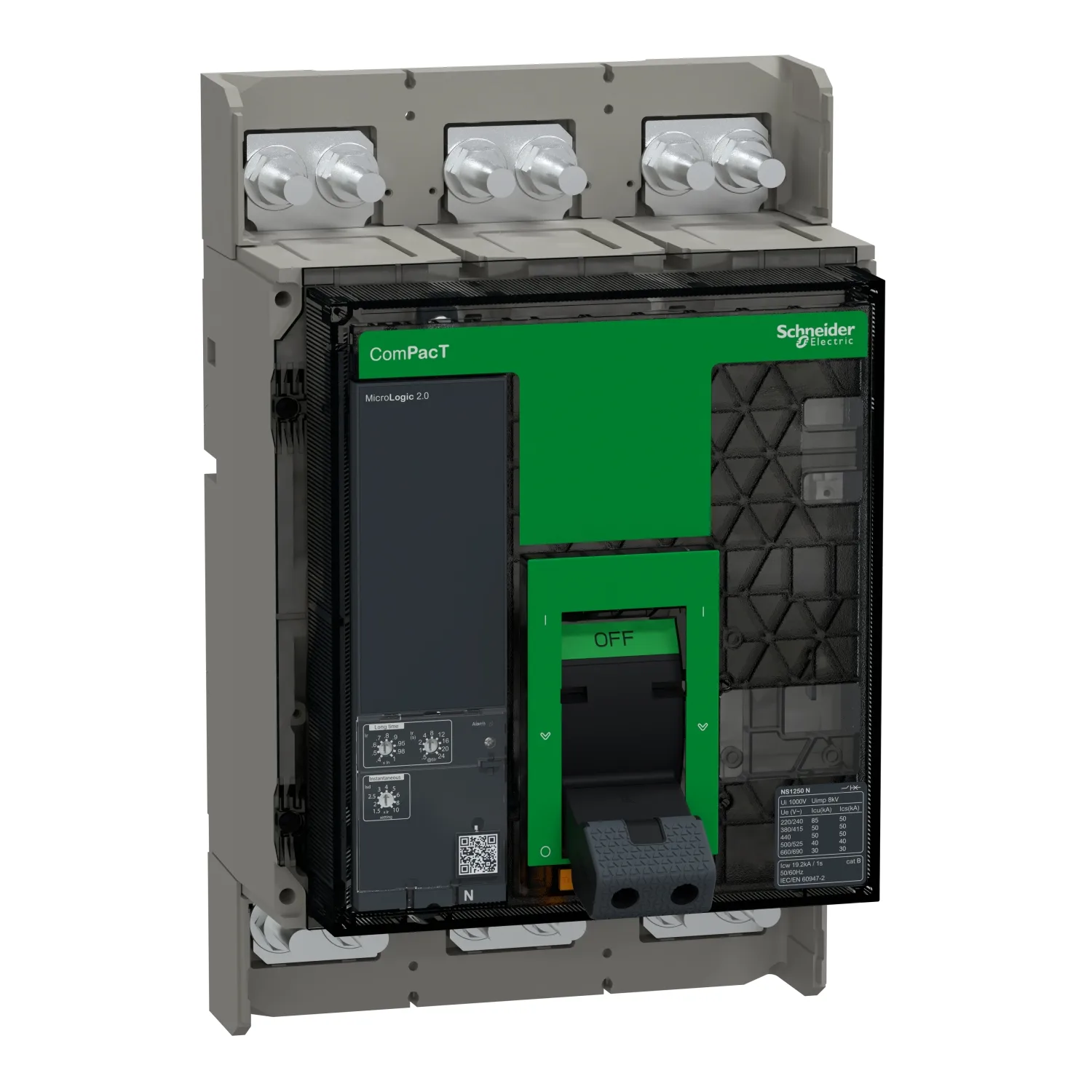

C125N320FM - NS1250N 50kA 3P 1250A FXD Man. 2.0
Schneider C125N320FM, NS1250N 50kA 3P 1250A FXD Man. 2.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C125N320FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,323.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue Generation von ComPacT NS behält dieselbe Leistung bei und bietet eine neue transparente Frontabdeckung für Zubehörteile sowie einen neuen Schalter mit ergonomischer Haptik und optionalem LED-Auslösestatus. Es besteht die Möglichkeit, den neuen drahtlosen Hilfskontakt OF/SD als Option in das ZigBee-Kommunikationsprotokoll einzubinden. Dieser ComPacT NS1250N ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten, fest montierten Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Der Leistungsschalter kann manuell über die Tasten EIN, AUS oder "Drücken zum Auslösen" betätigt werden. Dieses Produkt enthält eine elektronische MicroLogic 2.0 Steuereinheit der 1000A Klasse. Die MicroLogic 2.0 Steuereinheit bietet einstellbare Langzeit- und unverzögerte Schutzfunktionen (ANSI-Codes 49/50). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Abmessungen: 327 mm (Höhe) x 210 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der Schneider Electric EcoStruxure Power Architektur. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Leistungsschalterserie für die integrierte Strom- und Energiemessung
- Die Lösung umfasst Bemessungsströme von 630 A bis 3200 A
- Die elektronische MicroLogic Steuereinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort installierbarem Zubehör und Hilfsmitteln
- Flexible Installation in jeder Position, in einer Verteilertafel oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| [In] Nennstrom | 1250 A bei 50 °C |
| [Ue] Nennbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Isolierungstauglichkeit | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Auslöseeinheit Name | MicroLogic 2.0 |
| Auslöseeinheit Technologie | Elektronisch |
| Auslöseeinheit Schutzfunktionen | LI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Nennbetriebskurzschluss-Ausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 690 V In; 3000 Zyklen bei 690 V In/2; 4000 Zyklen bei 440 V In; 5000 Zyklen bei 440 V In/2 |
| Verlustleistung | 44 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L: für Überlastschutz (langzeitverzögert); I: für unverzögerten Kurzschlussschutz |
| Auslöseeinheit Bemessungsstrom | 1250 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeitschutzes (Ansprechstrom) | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermischer Speicher | 20 min |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Schutzes (Ansprechstrom) | 1,5...10 x In |
| Erdschlussschutz | Keiner |
| Zonen-Selektivität ZSI | Ohne |
| Hilfskontakt-Konfiguration | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 14 kg |
| Normen | EN/IEC 60947-2 |
| Produkttyp-Zertifizierungen | IECEE CB Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Vorderseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| IP-Schutzart | IP40 conforming to IEC 60529 |
| IK-Schutzart | IK07 conforming to EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungstemperatur | -50…85 °C |
| Relative Feuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 12,832 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 45,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 63,320 kg |
| Garantie | 18 Monate |
