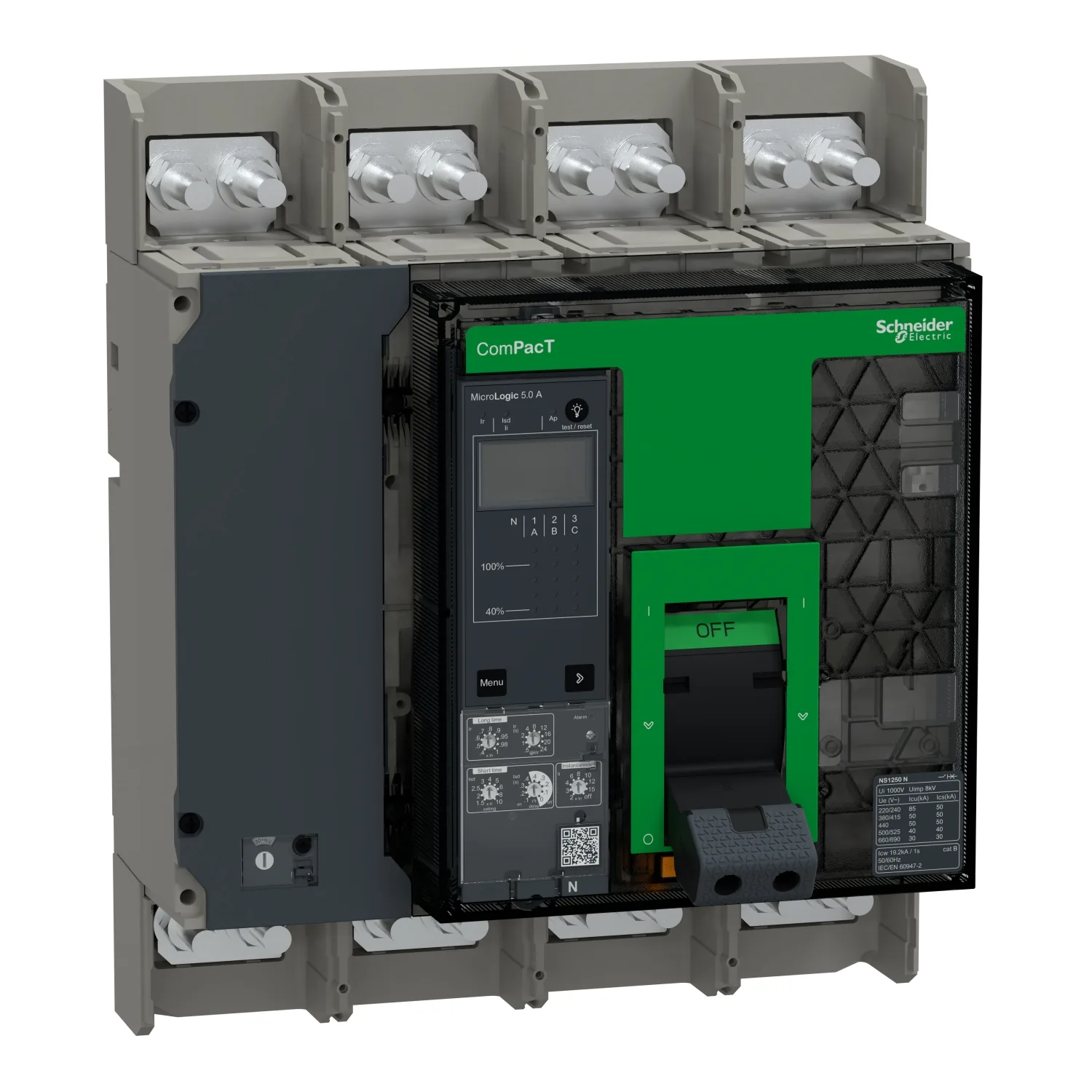

C125N45AFM - NS1250N 50kA 4P 1250A FXD Man. 5.0A
Schneider C125N45AFM, NS1250N 50kA 4P 1250A FXD Man. 5.0A. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C125N45AFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,643.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue ComPacT NS Generation behält dieselbe Leistung bei und wird mit einer neuen transparenten Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte, einem ergonomischen Drehgriff sowie optionaler LED-Auslösezustandsanzeige geliefert. Optional lässt sich der neue drahtlose Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll hinzufügen. Der ComPacT NS1250N ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung liegt bei 690 VAC 50/60 Hz. Der Schalter kann manuell über die Tasten ON, OFF oder "Push-to-Trip" bedient werden. Dieses Produkt verfügt über ein elektronisches MicroLogic 5.0A Auslöseeinheit mit einem Bemessungsstrom von 1250A. Die MicroLogic 5.0A Auslöseeinheit bietet einstellbaren Überlastschutz, Kurzzeitschutzauslösung und unverzögerten Kurzschlussschutz (ANSI-Codes 49/51/50). Die MicroLogic 5.0A ist mit einem digitalen LCD-Display zur Anzeige von RMS-Stromwerten (Amperemeter) ausgestattet. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue ComPacT NS Generation ist durch umweltfreundliche Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Leistungs- und Energiemessung
- Die Lösung umfasst Bemessungsströme von 630 A bis 3200 A
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfskomponenten und Zubehör
- Flexible Montage in jeder Position, in einer Schalttafel oder an der Wand
Technische Daten
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Beschreibung Der Geschützten Pole | 4d |
| Neutralleiterposition | Links |
| [In] Bemessungsstrom | 1250 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | MicroLogic 5.0 A |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebskurzschlussausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 3000 cycles bei 690 V In/2; 4000 cycles bei 440 V In; 5000 cycles bei 440 V In/2 |
| Verlustleistung | 44 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L : für Überlastschutz (langfristig); S : für kurzzeitigen Kurzschlussschutz; I : für unverzögerten Kurzschlussschutz |
| Bemessungswert Der Auslöseeinheit | 1250 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeit-Ansprechstroms | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 mn |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Des Kurzzeit-Ansprechstroms | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Einstellbereich Der Kurzzeitverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Ansprechstroms | Aus; 2...15 x In |
| Erdschlussschutz | Keiner |
| Neutralleiter-Schutzeinstellung | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonen-Selektivverriegelung ZSI | Mit |
| Hilfskontaktkonfiguration | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Anzeigetyp | LCD-Display |
| Messart | Amperemeter |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttzertifikate | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Frontseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| IP-Schutzart | IP40 conforming to IEC 60529 |
| IK-Schutzart | IK07 conforming to EN 50102 |
| Nominale Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungsbedingungen | -40…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 37,0 cm |
| Package 1 Width | 38,0 cm |
| Package 1 Length | 30,0 cm |
| Paketgewicht (Lbs) | 16,442 kg |
| Garantie (in Monaten) | 18 |
