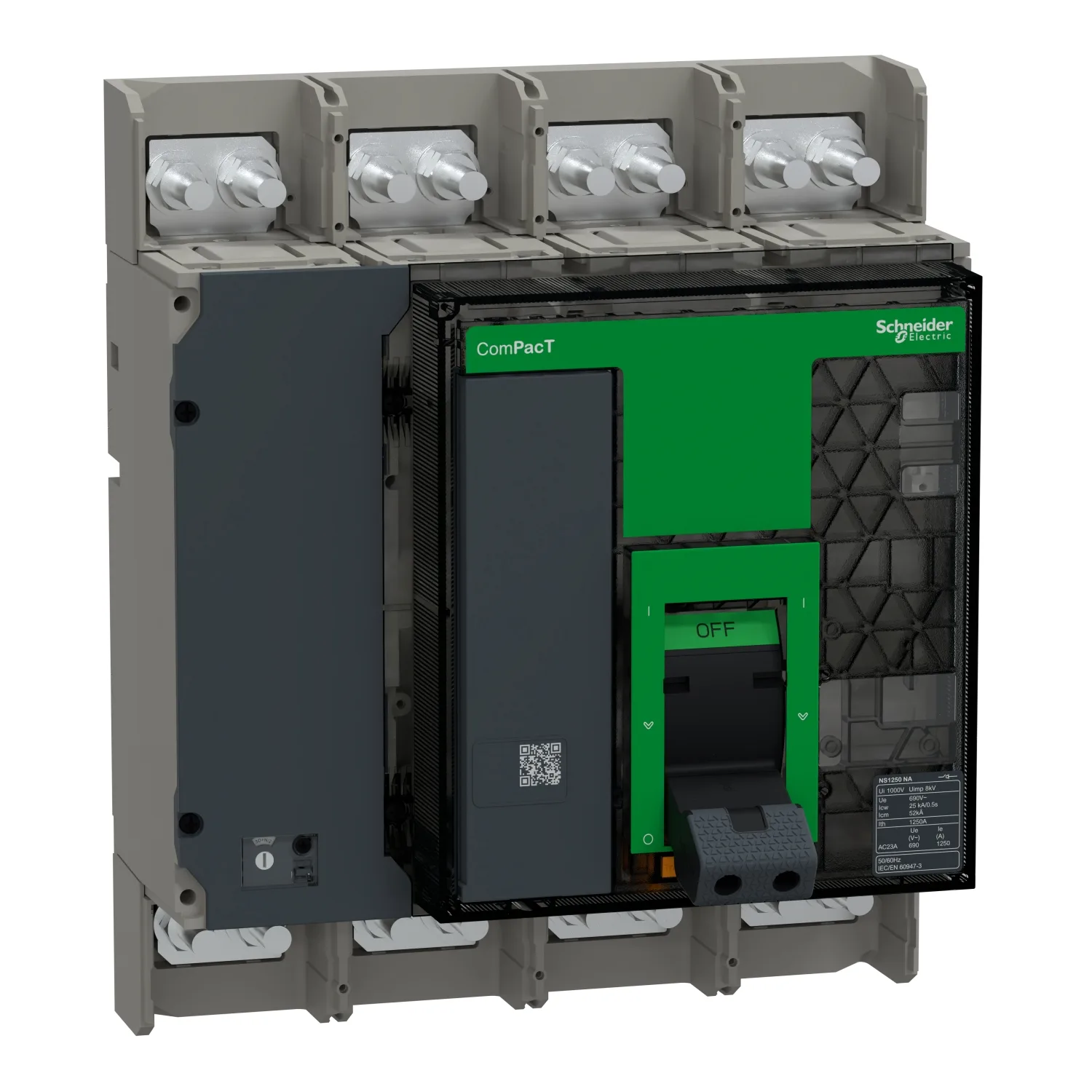

C125S4NAFM - NS1250NA 4P 1250A FXD Man. NA
Schneider C125S4NAFM, NS1250NA 4P 1250A FXD Man. NA. Kategorie: ComPacT NS NA, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C125S4NAFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,458.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktname
- ComPacT NS new generation
- Produkt- Oder Komponententyp
- Lasttrennschalter
- Geräteanwendung
- Verteilung
- Polbezeichnung
- 4P
Produktbeschreibung
Dieser Lasttrennschalter ist Teil der neuen Generation der ComPacT NS630bNA bis NS1600NA Serie. Die neue Generation ComPacT NS behält dieselbe Leistung bei und bietet gleichzeitig ein neues Design sowie einen neuen ergonomischen Schaltgriff. Optional lässt sich der neue drahtlose Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll hinzufügen. Der ComPacT NS1250NA ist ein kompletter 4-poliger Lasttrennschalter zur Steuerung und Isolierung von Stromverteilungskreisen. Dieses Gerät ist in fester Ausführung mit Frontanschluss erhältlich und wird manuell betätigt. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Der Betriebsstrom (Ie) beträgt 1250A (AC23A) und der konventionelle thermische Strom (Ith) 1250A bei 60°C. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-3. Die neue Generation ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue ComPacT NS Generation ist durch umweltfreundliche Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Leistungs- und Energiemessung
- Die Lösung umfasst Bemessungsströme von 630 A bis 3200 A
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfskomponenten und Zubehör
- Flexible Montage in jeder Position, in einer Schalttafel oder an der Wand
Technische Daten
| Produktname | ComPacT NS new generation |
|---|---|
| Produkt- Oder Komponententyp | Lasttrennschalter |
| Geräteanwendung | Verteilung |
| Polbezeichnung | 4P |
| Netzwerktyp | AC |
| Ausführungscode | NA |
| Eignung Für Isolation | Ja entsprechend IEC 60947-3 |
| Netzwerkfrequenz | 50/60 Hz |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ie] Bemessungsbetriebsstrom | AC-23A: 1250 A AC 50/60 Hz 220/240 V; AC-23A: 1250 A AC 50/60 Hz 380/415 V; AC-23A: 1250 A AC 50/60 Hz 440/480 V; AC-23A: 1250 A AC 50/60 Hz 500/525 V; AC-23A: 1250 A AC 50/60 Hz 660/690 V |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-3 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-3 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 1250 A bei 60 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 25 kA während 0,5 s entsprechend IEC 60947-3; 4 kA während 20 s entsprechend IEC 60947-3 |
| [Icm] Bemessungs-Einschaltvermögen Bei Kurzschluss | 52 kA 690 V AC bei 50/60 Hz |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz entsprechend IEC 60947-3 |
| Schaltstellungsanzeige | Ja |
| Sichtbare Trennstrecke | Keiner |
| Mechanische Lebensdauer | 10000 cycles entsprechend IEC 60947-3 |
| Elektrische Lebensdauer | 2000 cycles 440 V AC 50/60 Hz entsprechend IEC 60947-3 |
| Anschlussabstand | 70 mm |
| Höhe | 280 mm |
| Breite | 327 mm |
| Tiefe | 147 mm |
| Produktgewicht | 18 kg |
| Normen | IEC 60947-3 |
| Produkttzertifikate | IECEE CB-Schema |
| IP-Schutzart | IP40 entsprechend IEC 60529 |
| IK-Schutzart | IK07 entsprechend EN 50102 |
| Verschmutzungsgrad | 3 entsprechend IEC 60947-3 |
| Nominale Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungsbedingungen | -50…85 °C |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 15,311 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 44,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 72,244 kg |
| Garantie (in Monaten) | 18 |
