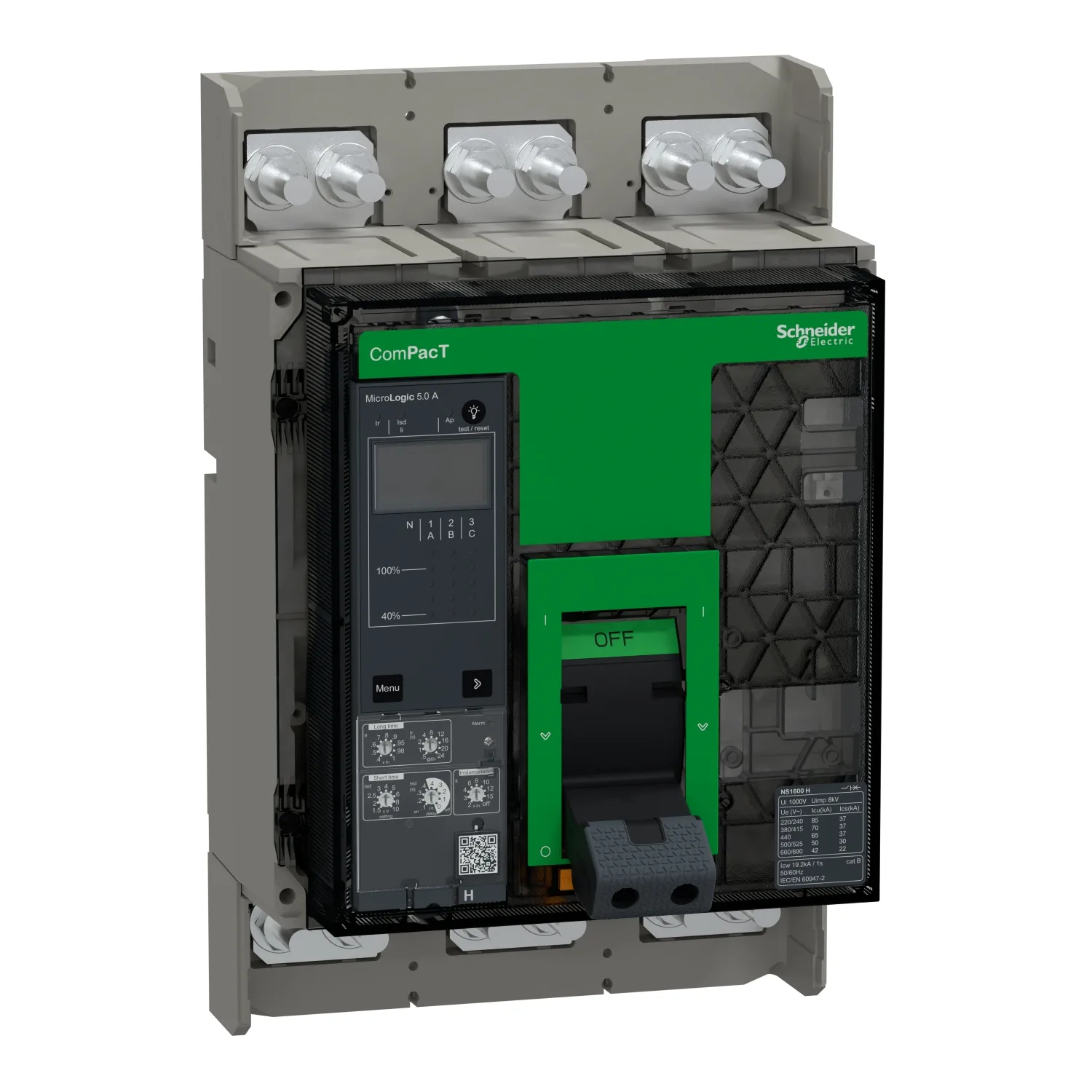

C160H35AFM - NS1600H 70kA 3P 1600A FXD Man. 5.0A
Schneider C160H35AFM, NS1600H 70kA 3P 1600A FXD Man. 5.0A. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C160H35AFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,914.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Ürün Serisi
- ComPacT NS630b...1600 neue Generation
- Ürün Ya Da Bileşen Tipi
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der ComPacT NS neue Generation Serie von NS630bN bis NS3200. ComPacT NS neue Generation behält dieselbe Leistung bei und verfügt über eine neue transparente Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte sowie einen neuen Schalter mit ergonomischer Haptik und optionalem LED-Auslösestatus. Die optionale Ergänzung des neuen drahtlosen Hilfskontakts OF/SD mit ZigBee-Kommunikationsprotokoll ist möglich. Der ComPacT NS1600H ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 70 kA eff bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Er kann manuell über Drucktasten für Sicherung, EIN, AUS oder Drucktasten betätigt werden. Dieses Produkt verfügt über eine elektronische MicroLogic 5.0A Steuereinheit mit einem Nennstrom von 1600 A. Die MicroLogic 5.0A Steuereinheit bietet einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz (ANSI-Codes 49/51/50). Die MicroLogic 5.0A ist mit einem digitalen LCD-Bildschirm zur Anzeige von RMS-Stromwerten (Amperemeter) ausgestattet. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 210 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die ComPacT NS neue Generation ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist dank umweltfreundlicher Verpackung und umweltfreundlicher Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Leistungs- und Energiemessung
- Die Lösung deckt Werte von 630 A bis 3200 A ab
- Die elektronische Steuereinheit MicroLogic bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfskomponenten und Zubehör
- Flexible Montage in jeder Position, in einem Schaltschrank oder an der Wand
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Ürün Serisi | ComPacT NS630b...1600 neue Generation |
| Ürün Ya Da Bileşen Tipi | Leistungsschalter |
| Cihaz Uygulaması | Verteilung |
| Number Of Poles | 3P |
| Korumalı Kutup Açıklaması | 3d |
| [In] Nominal Akım | 1600 A bei 50 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Ja konform zu EN/IEC 60947-2 |
| Kullanım Kategorisi | Kategorie B |
| Kesme Kapasitesi | 85 kA Icu bei 220/240 V AC 50/60 Hz konform zu IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz konform zu IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz konform zu IEC 60947-2; 50 kA Icu bei 500/525 V AC 50/60 Hz konform zu IEC 60947-2; 42 kA Icu bei 660/690 V AC 50/60 Hz konform zu IEC 60947-2 |
| Açma Birimi Adı | MicroLogic 5.0 A |
| Açma Birimi Teknolojisi | Elektronisch |
| Açma Birimi Koruma Fonksiyonları | LSI |
| Kontrol Tipi | Manuell betätigt |
| Montaj Tipi | Fest |
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz konform zu IEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV konform zu IEC 60947-2 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 37 kA bei 220/240 V AC 50/60 Hz konform zu IEC 60947-2; 37 kA bei 380/415 V AC 50/60 Hz konform zu IEC 60947-2; 37 kA bei 440 V AC 50/60 Hz konform zu IEC 60947-2; 30 kA bei 500/525 V AC 50/60 Hz konform zu IEC 60947-2; 22 kA bei 660/690 V AC 50/60 Hz konform zu IEC 60947-2 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 19,2 kA 1 s konform zu IEC 60947-2 |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektrik Dayanıklılığı | 1000 cycles bei 690 V In; 2000 cycles bei 690 V In/2; 2000 cycles bei 440 V In; 5000 cycles bei 440 V In/2 |
| Güç Kayıpları | 74 W |
| Montaj Desteği | Rückplatte |
| Üst Bağlantı | Vorne |
| Aşağı Bağlantı | Vorne |
| Bağlantı Aralığı | 70 mm |
| Koruma Tipi | L: für Überlastschutz (langsam); S: für kurzzeitverzögerten Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz |
| Açma Birimi Derecesi | 1600 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Uzun Süreli Gecikme Ayari | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Termik Bellek | 20 min |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Short-time Protection Pick-up Adjustment Range | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Kısa Süreli Gecikme Ayarı Aralığı | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | Aus; 2...15 x In |
| Toprak Kaçağı Koruması | Keine |
| Alan Seçimli Kilitleme ZSI | Mit |
| Yardımcı Kontak Düzenleme | 1 S/Ö |
| Yerel Sinyalleme | 4 LED (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Ekran Tipi | LCD-Bildschirm |
| Ölçüm Türü | Amperemeter |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Ürün Ağırlığı | 14 kg |
| Standartlar | EN/IEC 60947-2 |
| Ürün Sertifikaları | IECEE CB Schema |
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Klasse II auf der Frontseite |
| Kirletme Derecesi | 3 konform zu IEC 60947 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m ohne Leistungsminderung; 2000 m...5000 m mit Leistungsminderung |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 37,0 cm |
| Package 1 Width | 39,5 cm |
| Package 1 Length | 23,0 cm |
| Paket Ağırlığı (Lbs) | 12,705 kg |
| Garanti (ay Olarak) | 18 |
