C160H35EFM - NS1600H 70kA 3P 1600A FXD Man. 5.0E

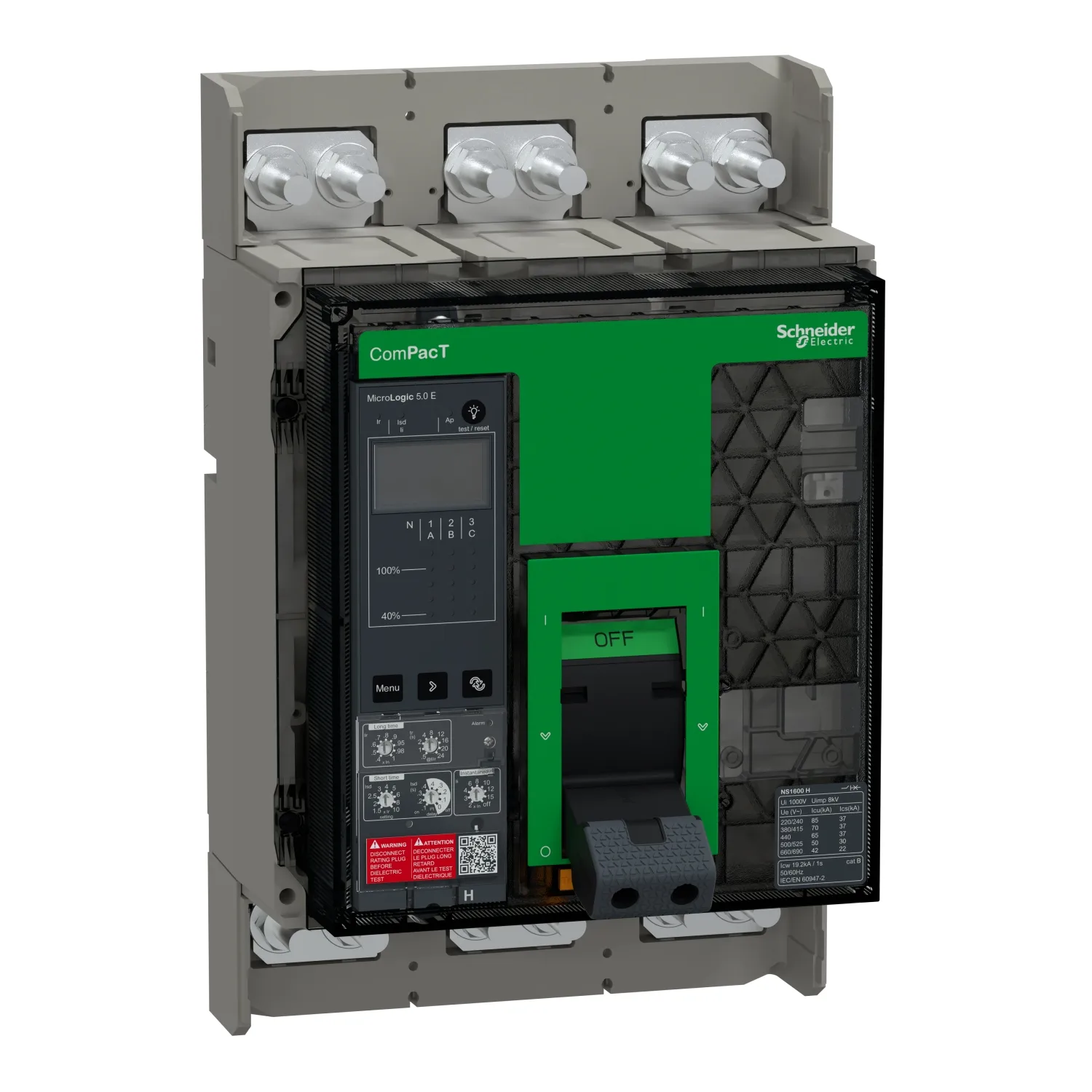

Schneider C160H35EFM, NS1600H 70kA 3P 1600A FXD Man. 5.0E. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C160H35EFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:5,049.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Ürün Serisi
- ComPacT NS630b...1600 neue Generation
- Ürün Ya Da Bileşen Tipi
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue Generation von ComPacT NS behält dieselbe Leistung bei und verfügt über eine neue transparente Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte sowie einen neuen Umschalthebel mit ergonomischem Design und optionalem LED-Auslösestatus. Es ist möglich, optional den neuen drahtlosen Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS1600H ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten fest montierten Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Leistungsschalter kann manuell über die Drucktasten EIN, AUS oder "Push-to-Trip" betätigt werden. Dieses Produkt verfügt über eine elektronische MicroLogic 5.0E Auslöseeinheit mit einem Nennstrom von 1600A. Die MicroLogic 5.0E Auslöseeinheit bietet einstellbare Langzeit-, Kurzzeit- und unverzögerte Kurzschlussschutze (ANSI-Codes 49/51/50). Zusätzlich zur Amperemeter-Messung der MicroLogic A ist die MicroLogic 5.0E mit einem digitalen LCD-Bildschirm und einer Energiemessung (Energiezähler) ausgestattet. Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen betragen 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist durch umweltfreundliche Verpackungen und grüne Partnerschaften nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für integrierte Strom- und Energiemessung
- Die Lösung deckt Bemessungsströme von 630 A bis 3200 A ab
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbaren Hilfskontakten und Zubehör
- Flexible Montage in jeder Position, in einem Schaltschrank oder an der Wand
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Ürün Serisi | ComPacT NS630b...1600 neue Generation |
| Ürün Ya Da Bileşen Tipi | Leistungsschalter |
| Cihaz Uygulaması | Verteilung |
| Number Of Poles | 3P |
| Korumalı Kutup Açıklaması | 3d |
| [In] Nominal Akım | 1600 A bei 50 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Ja entsprechend EN/IEC 60947-2 |
| Kullanım Kategorisi | Kategorie B |
| Kesme Kapasitesi | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 42 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Açma Birimi Adı | Micrologic 5.0 E |
| Açma Birimi Teknolojisi | Elektronisch |
| Açma Birimi Koruma Fonksiyonları | LSI |
| Kontrol Tipi | Manuell betätigt |
| Montaj Tipi | Fest montiert |
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV entsprechend IEC 60947-2 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 37 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 37 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 37 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 22 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mekanik Dayanıklılık | 10000 Zyklen |
| Elektrik Dayanıklılığı | 1000 Zyklen bei 690 V In; 2000 Zyklen bei 690 V In/2; 2000 Zyklen bei 440 V In; 5000 Zyklen bei 440 V In/2 |
| Güç Kayıpları | 74 W |
| Montaj Desteği | Rückplatte |
| Üst Bağlantı | Vorne |
| Aşağı Bağlantı | Vorne |
| Bağlantı Aralığı | 70 mm |
| Koruma Tipi | L : für Überlastschutz (langzeitverzögert); S : für kurzzeitverzögerten Kurzschlussschutz; I : für unverzögerten Kurzschlussschutz |
| Açma Birimi Derecesi | 1600 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Uzun Süreli Gecikme Ayari | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Termik Bellek | 20 min |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Short-time Protection Pick-up Adjustment Range | 1,5...10 x In |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Kısa Süreli Gecikme Ayarı Aralığı | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | Aus; 2...15 x In |
| Toprak Kaçağı Koruması | Keine |
| Alan Seçimli Kilitleme ZSI | Mit |
| Yardımcı Kontak Düzenleme | 1 S/Ö |
| Yerel Sinyalleme | 4 LED (rot) für Störungsanzeige; 1 LED (gelb) für Überlast |
| Ekran Tipi | LCD-Anzeige |
| Ölçüm Türü | Energiezähler |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Ürün Ağırlığı | 14 kg |
| Standartlar | EN/IEC 60947-2 |
| Ürün Sertifikaları | IECEE-CB-Schema |
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Klasse II auf der Vorderseite |
| Kirletme Derecesi | 3 entsprechend IEC 60947 |
| IP Koruma Derecesi | IP40 gemäß IEC 60529 |
| IK Koruma Derecesi | IK07 gemäß EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m ohne Leistungsminderung; 2000 m...5000 m mit Leistungsminderung |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 37,0 cm |
| Package 1 Width | 39,5 cm |
| Package 1 Length | 23,0 cm |
| Paket Ağırlığı (Lbs) | 13,86 kg |
| Garanti (ay Olarak) | 18 |
