C160N450FM - NS1600N 50kA 4P 1600A FXD Man. 5.0

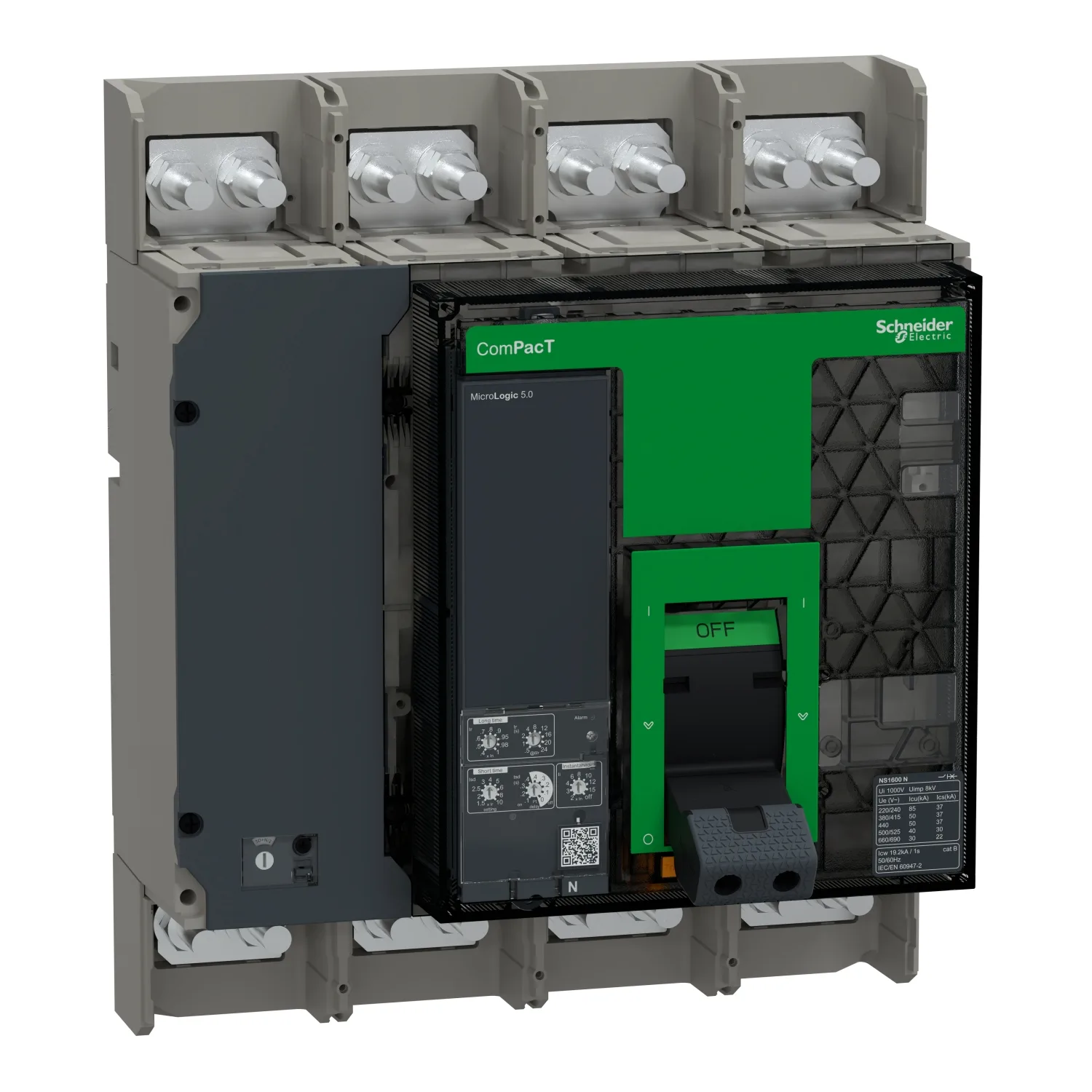

Schneider C160N450FM, NS1600N 50kA 4P 1600A FXD Man. 5.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C160N450FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:5,628.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktserie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue Generation von ComPacT NS behält dieselbe Leistung bei und bietet eine neue transparente Frontabdeckung für eine bessere Sichtbarkeit der Hilfskomponenten sowie einen neuen Schalter mit ergonomischer Haptik und optionalem LED-Auslösestatus. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD als Option zum ZigBee-Kommunikationsprotokoll hinzuzufügen. Dieser ComPacT NS1600N ist ein vollständiger 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Leistungsschalter kann manuell über die Tasten ON, OFF oder "Push-to-Trip" betätigt werden. Dieses Produkt enthält die elektronische MicroLogic 5.0 Steuereinheit mit einer Nennleistung von 1600A. Die MicroLogic 5.0 Steuereinheit bietet einstellbare Langzeit-, Kurzzeit- und unverzögerte Schutzfunktionen (ANSI-Codes 49/51/50). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Abmessungen: 327mm (Höhe) x 280mm (Breite) x 147mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Leistungsschalterserie für interne Leistungs- und Energiemessung
- Die Lösung umfasst Nennwerte von 630 A bis 3200 A
- Die elektronische MicroLogic Steuereinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet eine optimierte Palette an vor Ort installierbaren Hilfsmitteln und Zubehör
- Flexible Installation an jeder Position, in einer Verteilertafel oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktserie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Polbeschreibung | 4d |
| Neutralposition | Links |
| [In] Nennstrom | 1600 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Auslöseeinheitenname | MicroLogic 5.0 |
| Auslöseeinheit Technologie | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebskurzschlussausschaltvermögen | 37 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 37 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 37 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 22 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 1000 Zyklen bei 690 V In; 2000 Zyklen bei 690 V In/2; 2000 Zyklen bei 440 V In; 5000 Zyklen bei 440 V In/2 |
| Verlustleistung | 74 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L: für Überlastschutz (langfristig); S: für Kurzzeit-Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz |
| Bemessung Der Auslöseeinheit | 1600 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeitschutzes (Ansprechstrom) | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 min |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes (Ansprechstrom) | 1,5...10 x In |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Einstellbereich Der Kurzzeitverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Schutzes (Ansprechstrom) | Aus; 2...15 x In |
| Erdschlussschutz | Keiner |
| Neutralschutzeinstellung | Ungeschützt (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonenselektive Verriegelung ZSI | Ohne |
| Hilfskontaktkonfiguration | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttypzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II auf der Frontseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| IP-Schutzart | IP40 konform mit IEC 60529 |
| IK-Schutzart | IK07 konform mit EN 50102 |
| Nominale Umgebungstemperatur Für Den Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Feuchtigkeit | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 15,800 kg |
| Garantie | 18 |
