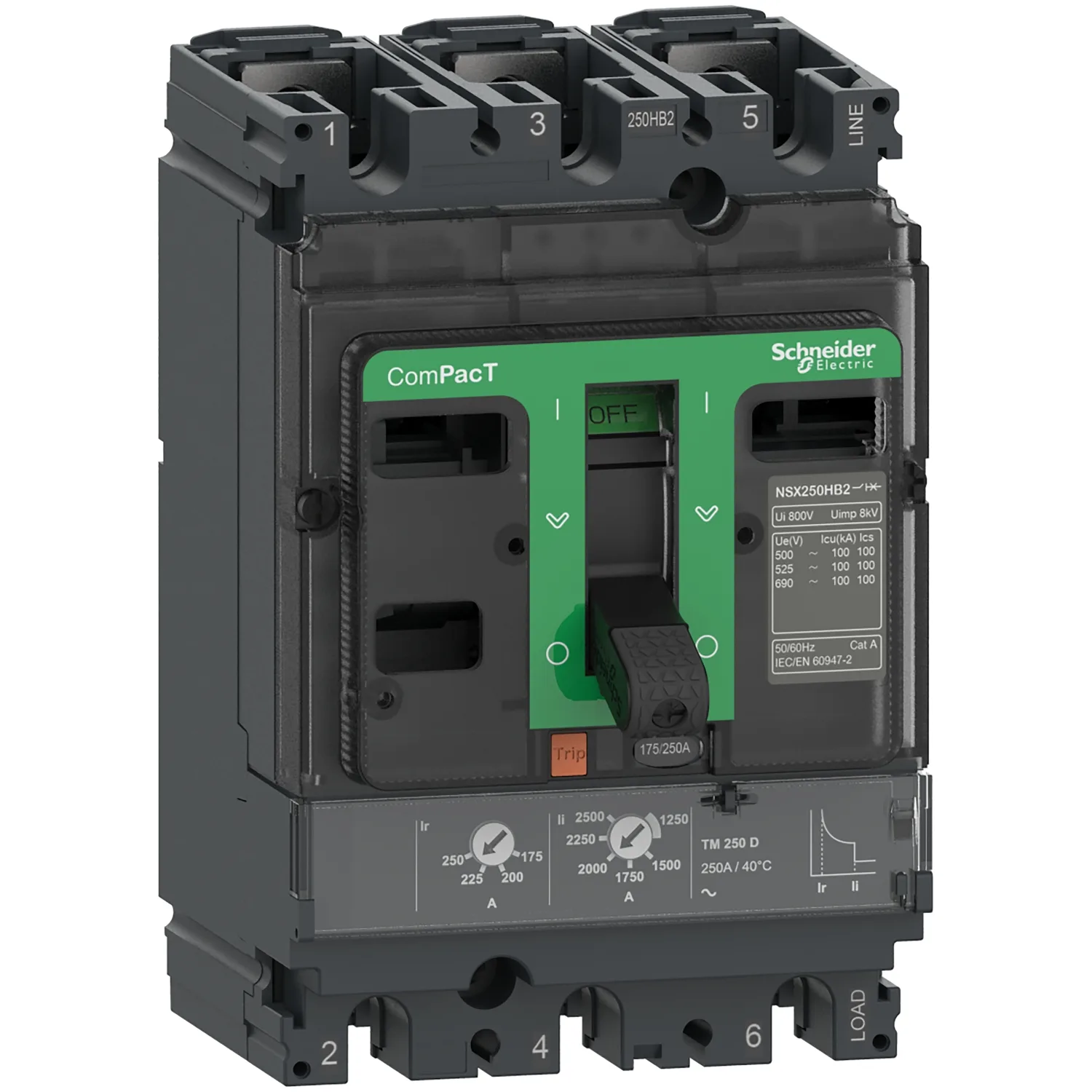

Kompaktleistungsschalter ComPacT NSX250R mit TM125D 3P3D 125A, 200kA/415V AC
Schneider C25R3TM125, Kompaktleistungsschalter ComPacT NSX250R mit TM125D 3P3D 125A, 200kA/415V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C25R3TM125
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,022.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX250R
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Bei diesem ComPacT NSX250R handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 125 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX250R |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3D |
| [In] Bemessungsstrom | 125 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 200 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | R 200 kA 415 V AC |
| Name Des Auslösers | TM-D |
| Auslöser-Technologie | Thermomagnetisch |
| Schutzfunktionen Des Auslösers | LI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale25
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 200 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen bei 440 V Zoll/2; 10000 Zyklen bei 440 V Zoll; 10000 Zyklen bei 690 V Zoll/2; 5000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 9,45 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 35 mm |
| Schutzart | L : für Überlastschutz (thermisch); I : für Kurzschlussschutz (magnetisch) |
| Auslöserleistung | 125 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | Einstellbar |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 0,7 - 1 x In |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 120…400 s bei 1,5 x In; 15 s bei 6 x Ir |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Fixiert |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 1.250 A |
| Erdschlussschutz | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 5 Steckplatz (Steckplätze) |
| Breite (B) | 105 mm |
| Höhe (H) | 161 mm |
| Tiefe (T) | 86 mm |
| Produktgewicht | 2,4 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 14,000 cm |
| VPE 1 Breite | 11,500 cm |
| VPE 1 Länge | 19,500 cm |
| Verpackungsgewicht (Lbs) | 1,934 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,120 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
