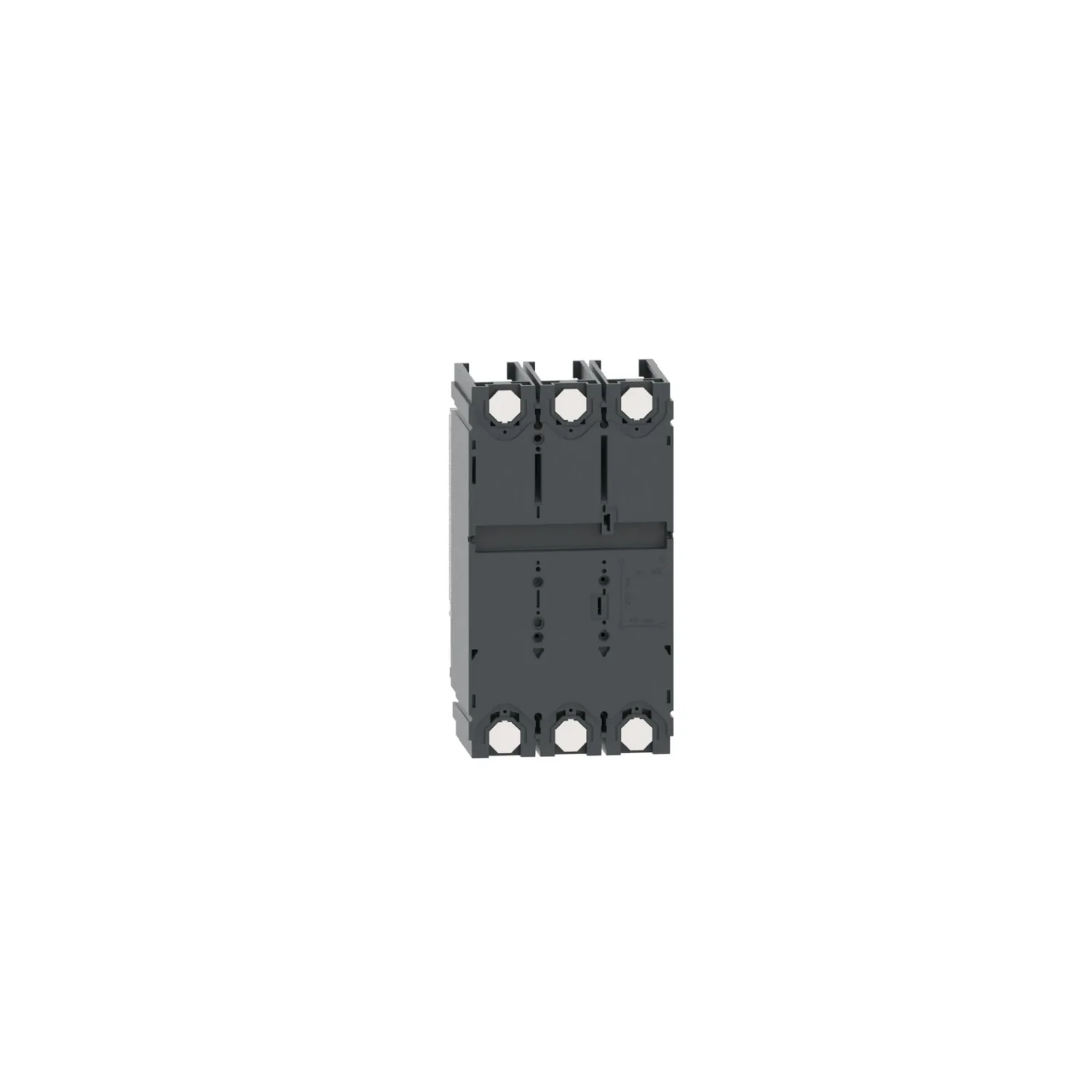

Kompaktleistungsschalter ComPacT NSX400F mit TM-DC 320A, 3P 36kA/750 VDC
Schneider C40F3TM320D, Kompaktleistungsschalter ComPacT NSX400F mit TM-DC 320A, 3P 36kA/750 VDC. Kategorie: ComPacT for DC networks, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C40F3TM320D
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,542.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX DC neue Generation
- Kurzbezeichnung Des Geräts
- NSX400F DC
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
ComPacT NSX 320F DC ist ein kompletter, fest eingebauter 3-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 750 VDC. Die Betriebsspannung beträgt 750 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TM-DC) mit einer Nennleistung von 320 A. Das TM-DC-Auslösegerät bietet einen einstellbaren thermischen Überlastschutz und einen einstellbaren magnetischen Schutz. Diese 4-polige Ausführung (255 mm x 140 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
Technische Daten
Hauptmerkmale19
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX DC neue Generation |
| Kurzbezeichnung Des Geräts | NSX400F DC |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3D |
| [In] Bemessungsstrom | 320 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 750 V DC |
| Netzwerktyp | DC |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 36 kA Icu bei 24-125 V DC 1 Pol entspricht IEC 60947-2; 36 kA Icu bei 250 V DC 1 Pol entspricht IEC 60947-2; 36 kA Icu bei 500 V DC 2 Pole in Serie entspricht IEC 60947-2; 36 kA Icu bei 750 V DC 3 Pole in Reihe entspricht IEC 60947-2 |
| Leistungsstufe | F 36 kA 750 V DC |
| Name Des Auslösers | TM-DC |
| Auslöser-Technologie | Thermomagnetisch |
| Schutzfunktionen Des Auslösers | LI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale23
| [Ui] Bemessungs-Isolationsspannung | 750 V DC entspricht IEC 60947-2 |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 36 kA bei 24-125 V DC entspricht IEC 60947-2; 36 kA bei 250 V DC entspricht IEC 60947-2; 36 kA bei 500 V DC entspricht IEC 60947-2; 36 kA bei 750 V DC entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 750 V Zoll/2; 1000 Zyklen bei 750 V Zoll |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (thermisch); I : für Kurzschlussschutz (magnetisch) |
| Auslöserleistung | 320 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | Einstellbar |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 0,7 - 1 x In |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 2.5...5 x In |
| Erdschlussschutz | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 8,0 kg |
Montage8
| Normen | EN/IEC 60947-2 |
|---|---|
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 14,700 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 29,100 cm |
| Verpackungsgewicht (Lbs) | 5,436 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 16,958 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 79,832 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
