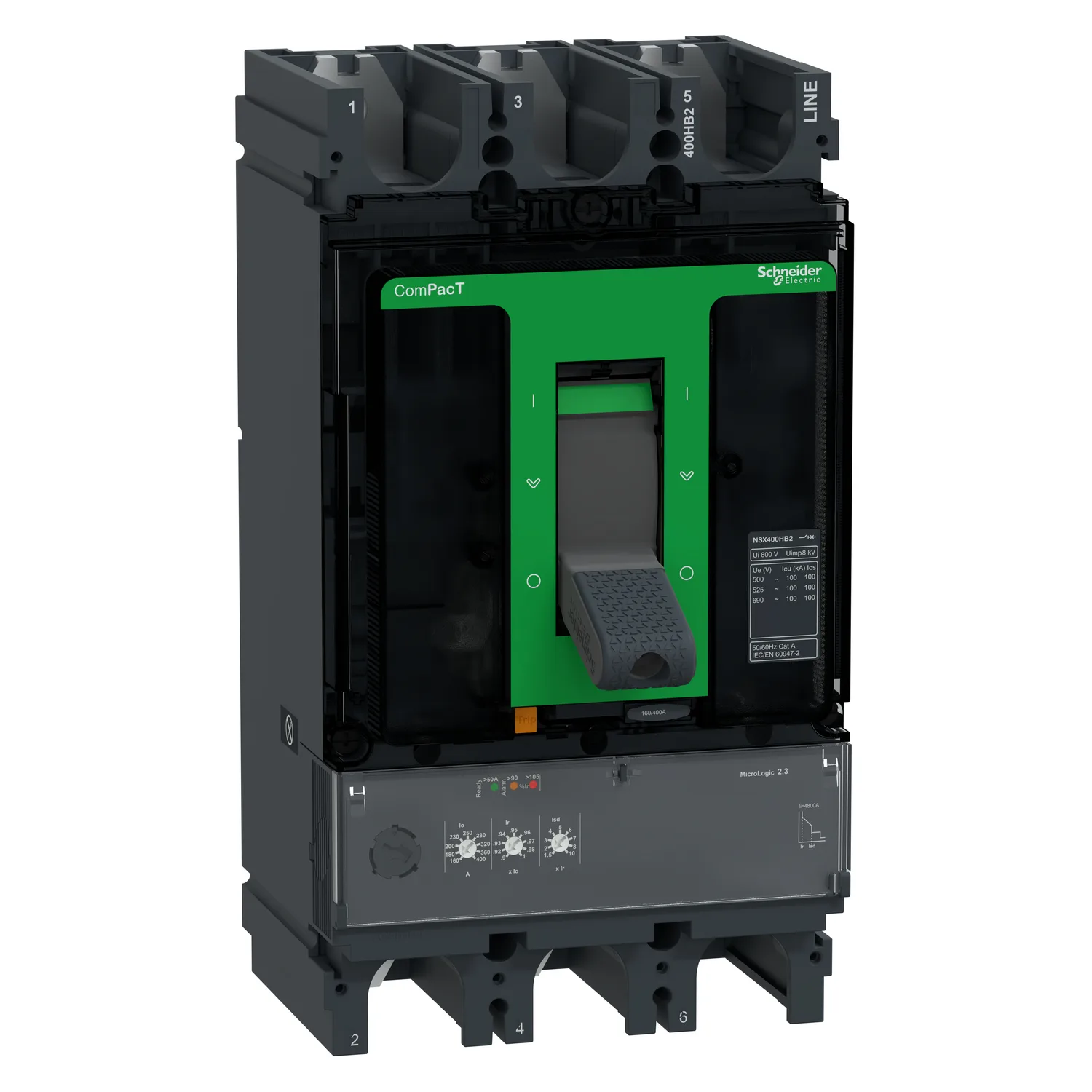

Kompaktleistungsschalter ComPacT NSX400HB2 mit Micrologic 2.3 3P3D 400 A, 100kA/690V AC
Schneider C40W32D400, Kompaktleistungsschalter ComPacT NSX400HB2 mit Micrologic 2.3 3P3D 400 A, 100kA/690V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C40W32D400
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,981.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX400HB2
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Bei diesem ComPacT NSX400HB2 handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 400 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX400HB2 |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3D |
| [In] Bemessungsstrom | 400 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 100 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | HB2 100 kA 690 V AC |
| Name Des Auslösers | Micrologic 2.3 |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSoI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale31
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 12000 Zyklen bei 440 V Zoll/2; 6000 Zyklen bei 440 V Zoll; 6000 Zyklen bei 690 V Zoll/2; 3000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 19,2 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit); SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung; I : für unverzögerter Kurzschlussschutz |
| Auslöserleistung | 400 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 160 - 400 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 400 s bei 1,5 x Ir; 16 s bei 6 x Ir; 11 s bei 7,2 x Ir |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | 9 regelbare Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | Fixiert |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Fixiert |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 4.800 A |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 6,05 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,200 cm |
| VPE 1 Breite | 15,200 cm |
| VPE 1 Länge | 29,200 cm |
| Verpackungsgewicht (Lbs) | 5,754 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 17,912 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 83,648 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
