Kompaktleistungsschalter ComPacT NSX400HB2 mit Micrologic 6.3 E 3P3D 400 A, 100kA/690V AC
Schneider C40W46E400, Kompaktleistungsschalter ComPacT NSX400HB2 mit Micrologic 6.3 E 3P3D 400 A, 100kA/690V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C40W46E400
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:9,345.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX400HB2
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung

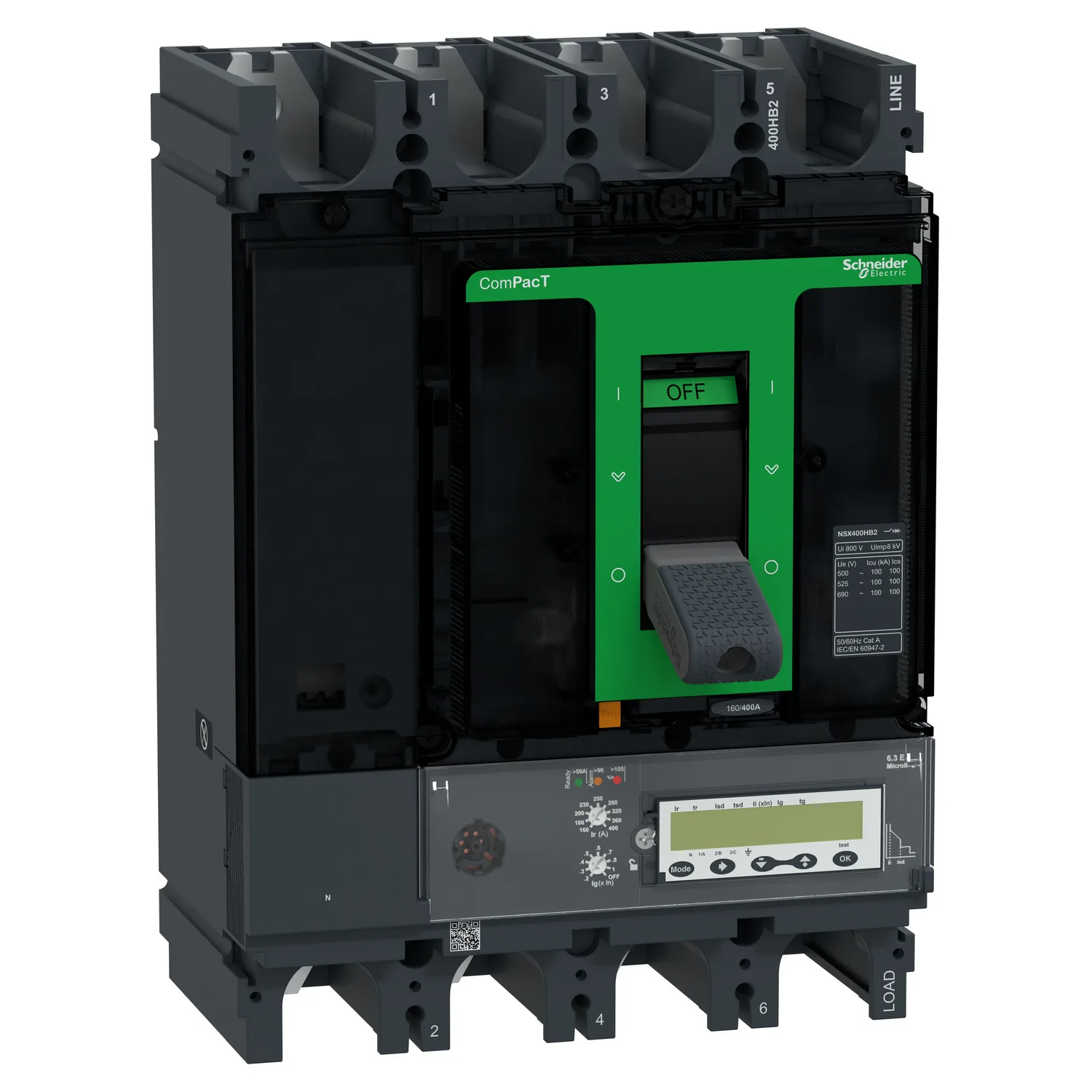

Bei diesem ComPacT NSX400HB2 handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.3 E mit einer Nennleistung von 400 A und einen einstellbaren Erdschlussschutz (mit Stellung AUS). Das Auslösegerät MicroLogic 6.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 6.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Technische Daten
Hauptmerkmale21
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX400HB2 |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 4P |
| Beschreibung Der Geschützten Pole | 4D; 3D + OSN; 3d + N/2; 3D |
| Neutralposition | Links |
| [In] Bemessungsstrom | 400 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 100 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | HB2 100 kA 690 V AC |
| Name Des Auslösers | Micrologic 6.3 E |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSIG |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale40
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 12000 Zyklen bei 440 V Zoll/2; 6000 Zyklen bei 440 V Zoll; 6000 Zyklen bei 690 V Zoll/2; 3000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 19,2 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit); S : für Kurzzeit-Kurzschlussschutz; I : für unverzögerter Kurzschlussschutz; G : für Erdschluss |
| Auslöserleistung | 400 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 160 - 400 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Einstellbar |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 15…400 s bei 1,5 x Ir; 0,5…16 s bei 6 x Ir; 0,35…11 s bei 7,2 x Ir |
| Neutrale Schutzeinstellungen | 0,5 x Ir (3d + N/2); 1 x Ir (4D); 1,6 x Ir (3D + OSN); Kein Schutz (3D) |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | Einstellbar |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | 5 regelbare Einstellungen |
| [tsd] Einstellbereich Der Kurzzeitschutzverzögerung | 0…0,4 s I²t=aus; 0,1…0,4 s I²t=ein |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 1,5 - 12 x In |
| [Ig] Typ Der Einstellung Des Erdschluss-Schutzschalters | 9 regelbare Einstellungen |
| [Ig] Einstellbereich Des Erdschluss-Schutzschalters | 0,4 - 1 x In für In = 40 A; 0,2 - 1 x Zoll für In > 40 A; Ig aktivieren ein/aus |
| [tg] Typ Der Einstellung Der Erdschlussschutz-Zeitverzögerung | 5 regelbare Einstellungen |
| [tg] Einstellbereich Der Erdschlussschutz-Zeitverzögerung | 0…0,4 s I²t=aus; 0,1…0,4 s I²t=ein |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Mit |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Displaytyp | LCD-Anzeige |
| Messwerttyp | Kilowattstundenzähler |
| Datenübermittlung | Zeitgestempelte Verläufe und Ereignistabellen; Maximeter/Minimeter; Momentane und angeforderte Werte; Abfrage Strom und Leitung; Qualität der Stromversorgung; Schutz- und Alarmeinstellungen; Wartungsanzeigen; Energieverbrauchsmessung |
| Breite (B) | 185 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 7,9 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,2 cm |
| VPE 1 Breite | 20,3 cm |
| VPE 1 Länge | 29,2 cm |
| Verpackungsgewicht (Lbs) | 8,06 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
