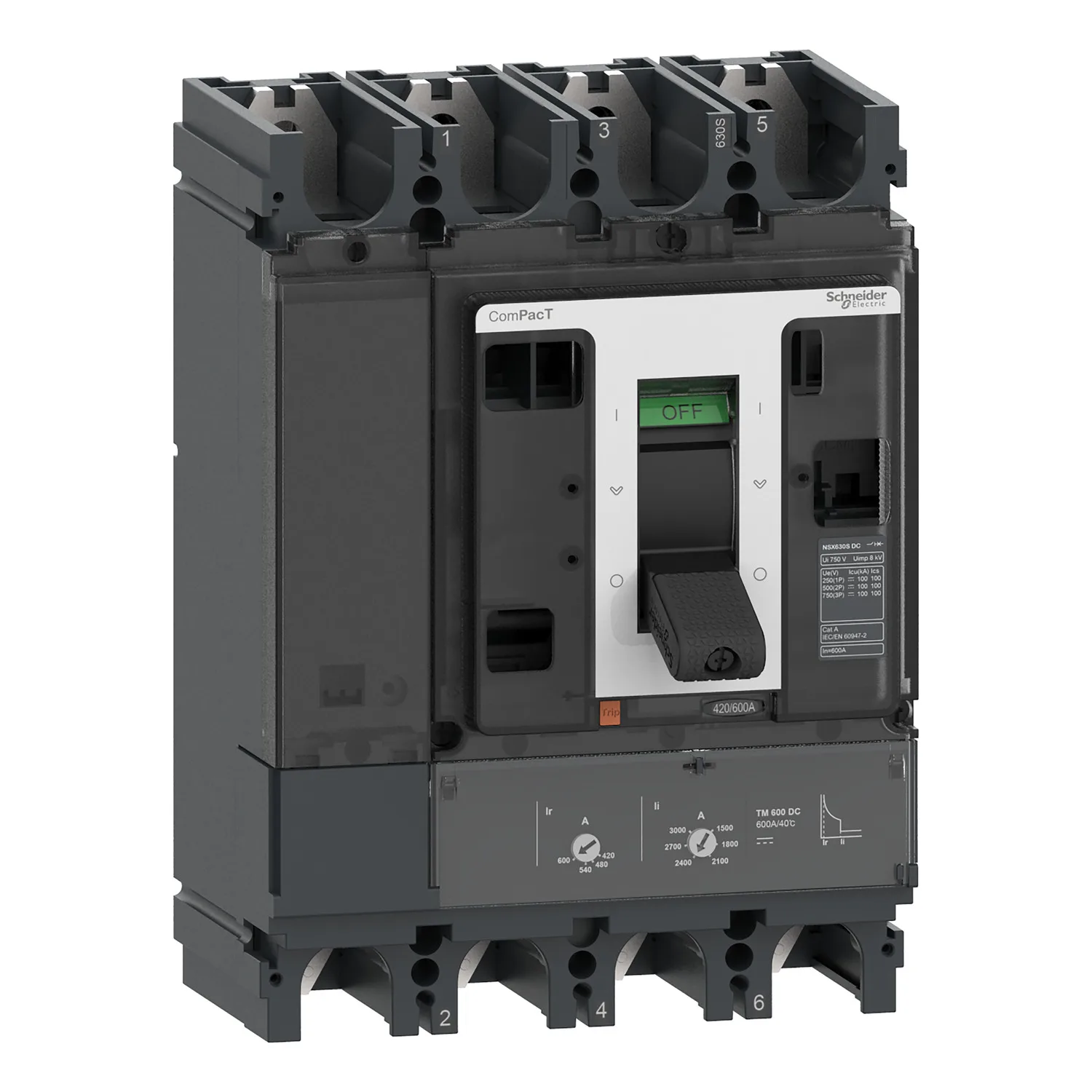

Kompaktleistungsschalter ComPacT NSX630F mit TM-DC 600A 4P 36kA/750 VDC
Schneider C63F4TM600D, Kompaktleistungsschalter ComPacT NSX630F mit TM-DC 600A 4P 36kA/750 VDC. Kategorie: ComPacT for DC networks, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C63F4TM600D
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,048.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX DC neue Generation
- Kurzbezeichnung Des Geräts
- NSX630F DC
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
ComPacT NSX 600F DC ist ein kompletter, fest eingebauter 4-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 750 VDC. Die Betriebsspannung beträgt 750 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TM-DC) mit einer Nennleistung von 600 A. Das TM-DC-Auslösegerät bietet einen einstellbaren thermischen Überlastschutz und einen einstellbaren magnetischen Schutz. Die Abmessungen sind 255 mm x 185 mm x 110 mm (H x B x T). Sie entspricht der internationalen Norm EN/IEC 60947.
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX DC neue Generation |
| Kurzbezeichnung Des Geräts | NSX630F DC |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 4P |
| Beschreibung Der Geschützten Pole | 4D |
| Neutralposition | Links |
| [In] Bemessungsstrom | 600 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 750 V DC |
| Netzwerktyp | DC |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 36 kA Icu bei 24-125 V DC 1 Pol entspricht IEC 60947-2; 36 kA Icu bei 250 V DC 1 Pol entspricht IEC 60947-2; 36 kA Icu bei 500 V DC 2 Pole in Serie entspricht IEC 60947-2; 36 kA Icu bei 750 V DC 3 Pole in Reihe entspricht IEC 60947-2 |
| Leistungsstufe | F 36 kA 750 V DC |
| Name Des Auslösers | TM-DC |
| Auslöser-Technologie | Thermomagnetisch |
| Schutzfunktionen Des Auslösers | LI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale23
| [Ui] Bemessungs-Isolationsspannung | 750 V DC entspricht IEC 60947-2 |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 36 kA bei 24-125 V DC entspricht IEC 60947-2; 36 kA bei 250 V DC entspricht IEC 60947-2; 36 kA bei 500 V DC entspricht IEC 60947-2; 36 kA bei 750 V DC entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen bei 750 V Zoll/2; 1000 Zyklen bei 750 V Zoll |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (thermisch); I : für Kurzschlussschutz (magnetisch) |
| Auslöserleistung | 600 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | Einstellbar |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 0,7 - 1 x In |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 2.5...5 x In |
| Erdschlussschutz | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Breite (B) | 185 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 8,4 kg |
Montage8
| Normen | EN/IEC 60947-2 |
|---|---|
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,0 cm |
| VPE 1 Breite | 20,0 cm |
| VPE 1 Länge | 29,0 cm |
| Verpackungsgewicht (Lbs) | 7,197 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 15,046 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
