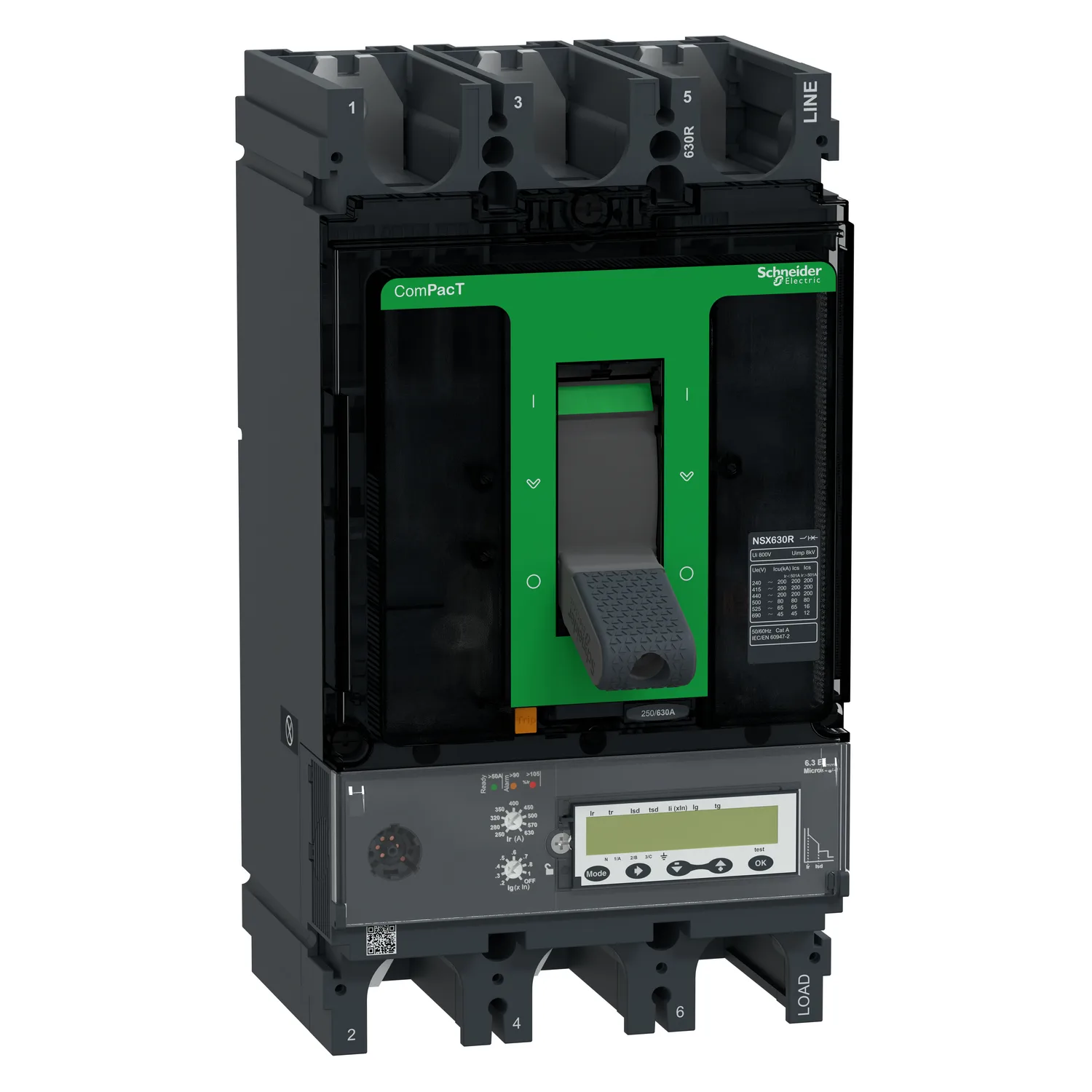

Kompaktleistungsschalter ComPacT NSX630R mit Micrologic 6.3 E 3P3D 630 A, 200kA/415V AC
Schneider C63R36E630, Kompaktleistungsschalter ComPacT NSX630R mit Micrologic 6.3 E 3P3D 630 A, 200kA/415V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C63R36E630
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:6,283.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX630R
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Bei diesem ComPacT NSX630R handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.3 E mit einer Nennleistung von 630 A und einen einstellbaren Erdschlussschutz (mit Stellung AUS). Das Auslösegerät MicroLogic 6.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 6.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX630R |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3D |
| [In] Bemessungsstrom | 630 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 200 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | R 200 kA 415 V AC |
| Name Des Auslösers | Micrologic 6.3 E |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSIG |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale39
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 200 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 8000 Zyklen bei 440 V Zoll/2; 4000 Zyklen bei 440 V Zoll; 6000 Zyklen bei 690 V Zoll/2; 2000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 39,7 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit); S : für Kurzzeit-Kurzschlussschutz; I : für unverzögerter Kurzschlussschutz; G : für Erdschluss |
| Auslöserleistung | 630 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 250 - 630 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Einstellbar |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 15…400 s bei 1,5 x Ir; 0,5…16 s bei 6 x Ir; 0,35…11 s bei 7,2 x Ir |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | Einstellbar |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | 5 regelbare Einstellungen |
| [tsd] Einstellbereich Der Kurzzeitschutzverzögerung | 0…0,4 s I²t=aus; 0,1…0,4 s I²t=ein |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 1,5 - 11 x In |
| [Ig] Typ Der Einstellung Des Erdschluss-Schutzschalters | 9 regelbare Einstellungen |
| [Ig] Einstellbereich Des Erdschluss-Schutzschalters | 0,4 - 1 x In für In = 40 A; 0,2 - 1 x Zoll für In > 40 A; Ig aktivieren ein/aus |
| [tg] Typ Der Einstellung Der Erdschlussschutz-Zeitverzögerung | 5 regelbare Einstellungen |
| [tg] Einstellbereich Der Erdschlussschutz-Zeitverzögerung | 0…0,4 s I²t=aus; 0,1…0,4 s I²t=ein |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Mit |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Displaytyp | LCD-Anzeige |
| Messwerttyp | Kilowattstundenzähler |
| Datenübermittlung | Zeitgestempelte Verläufe und Ereignistabellen; Maximeter/Minimeter; Schutz- und Alarmeinstellungen; Qualität der Stromversorgung; Abfrage Strom und Leitung; Wartungsanzeigen; Momentane und angeforderte Werte; Energieverbrauchsmessung |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 6,2 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,200 cm |
| VPE 1 Breite | 15,200 cm |
| VPE 1 Länge | 29,200 cm |
| Verpackungsgewicht (Lbs) | 5,790 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 18,020 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 84,080 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
