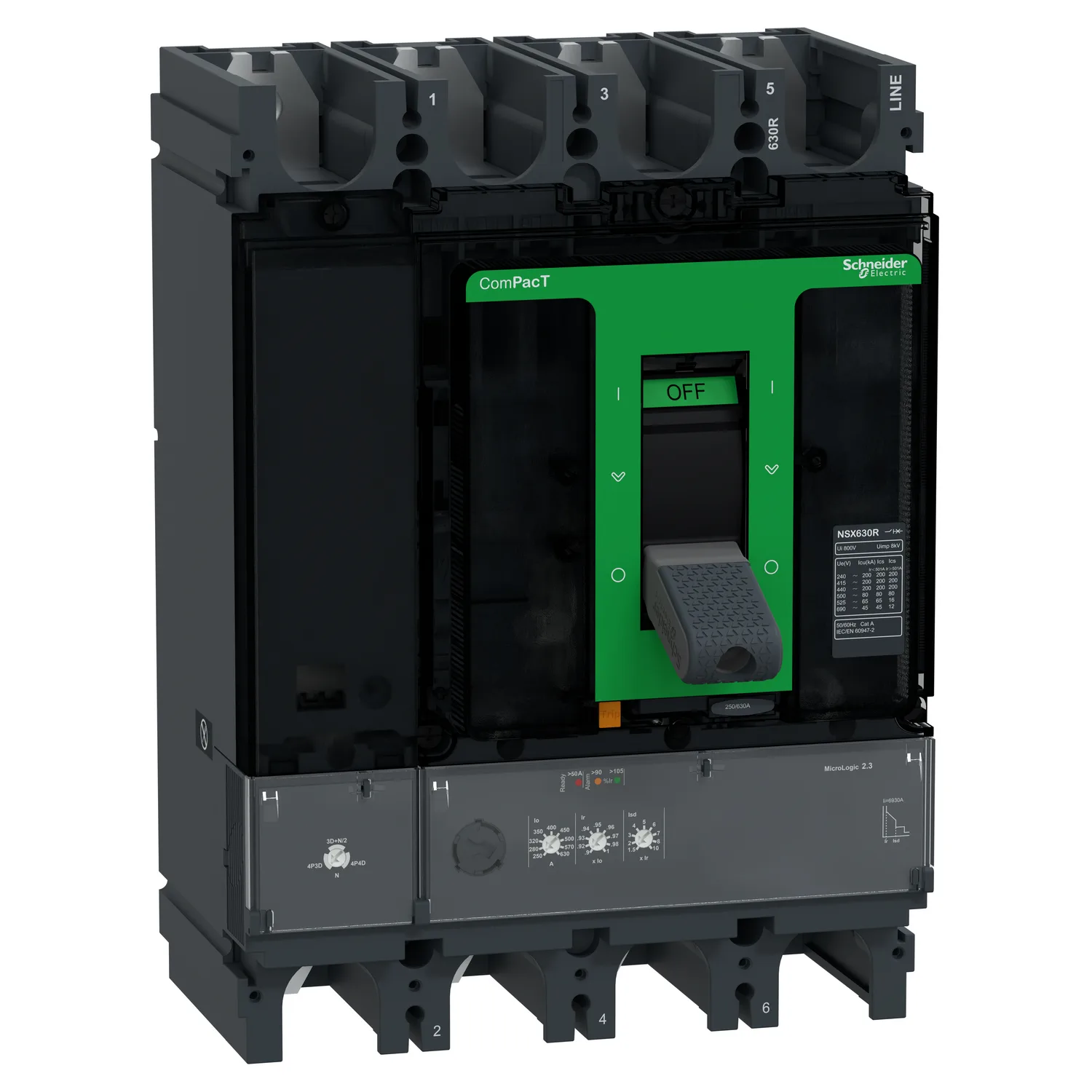

Kompaktleistungsschalter ComPacT NSX630R mit Micrologic 2.3 4P4D 630 A, 200kA/415V AC
Schneider C63R42D630, Kompaktleistungsschalter ComPacT NSX630R mit Micrologic 2.3 4P4D 630 A, 200kA/415V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C63R42D630
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:5,098.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX630R
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Bei diesem ComPacT NSX630R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Technische Daten
Hauptmerkmale21
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX630R |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 4P |
| Beschreibung Der Geschützten Pole | 4D; 3d + N/2; 3D |
| Neutralposition | Links |
| [In] Bemessungsstrom | 630 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 200 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | R 200 kA 415 V AC |
| Name Des Auslösers | Micrologic 2.3 |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSoI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale32
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 200 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 200 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 65 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 45 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 8000 Zyklen bei 440 V Zoll/2; 4000 Zyklen bei 440 V Zoll; 6000 Zyklen bei 690 V Zoll/2; 2000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 39,7 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit); SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung; I : für unverzögerter Kurzschlussschutz |
| Auslöserleistung | 630 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 250 - 630 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fixiert |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 400 s bei 1,5 x Ir; 16 s bei 6 x Ir; 11 s bei 7,2 x Ir |
| Neutrale Schutzeinstellungen | 0,5 x Ir (3d + N/2); 1 x Ir (4D); Kein Schutz (3D) |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | 9 regelbare Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | Fixiert |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Fixiert |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 6.900 A |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Breite (B) | 185 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 8,13 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,200 cm |
| VPE 1 Breite | 20,300 cm |
| VPE 1 Länge | 29,200 cm |
| Verpackungsgewicht (Lbs) | 7,469 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
