Kompaktleistungsschalter ComPacT NSX630HB1 mit Micrologic 5.3 E 3P3D 630 A, 75kA/690V AC
Schneider C63V35E630, Kompaktleistungsschalter ComPacT NSX630HB1 mit Micrologic 5.3 E 3P3D 630 A, 75kA/690V AC. Kategorie: ComPacT NSX, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C63V35E630
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:6,302.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX630HB1
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung

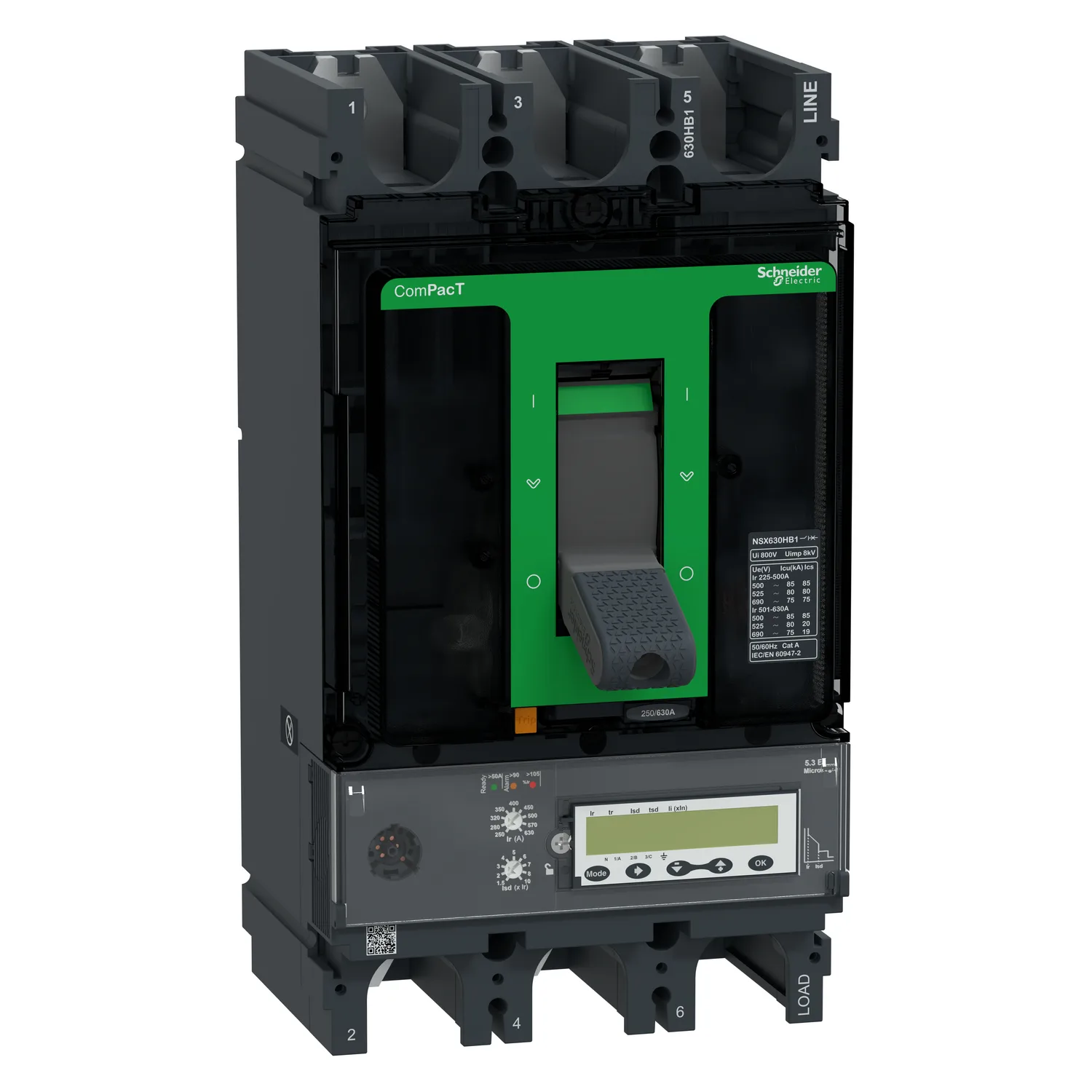

Bei diesem ComPacT NSX630HB1 handelt es sich um einen kompletten 3P 3d Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 75 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 5.3 E mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 5.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 5.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630HB1 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Hauptmerkmale
- Der charakteristische grüne Stil von Schneider Electric für die gesamte ComPacT-Reihe
- Geschätzte Reduzierung der Verdrahtungszeit für Schaltschrankbauer um 40 %
- Einfachere Installation dank neuem ergonomischem Frontplatten-Design
- Gewinnen Sie die Gewissheit, dass alle Hilfsmittel am richtigen Ort sind
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX630HB1 |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Beschreibung Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3D |
| [In] Bemessungsstrom | 630 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 85 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 75 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Leistungsstufe | HB1 75 kA 690 V AC |
| Name Des Auslösers | Micrologic 5.3 E |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale35
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 85 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 80 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 75 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 15000 Zyklen |
| Elektrische Lebensdauer | 8000 Zyklen bei 440 V Zoll/2; 4000 Zyklen bei 440 V Zoll; 6000 Zyklen bei 690 V Zoll/2; 2000 Zyklen bei 690 V Zoll |
| Verlustleistung Pro Pol | 39,7 W |
| Montagehalterung | Rückwand |
| Montageposition | Horizontal und vertikal; Auf dem Rücken liegend |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 45 mm |
| Schutzart | L : für Überlastschutz (Langzeit); S : für Kurzzeit-Kurzschlussschutz; I : für unverzögerter Kurzschlussschutz |
| Auslöserleistung | 630 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 250 - 630 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Einstellbar |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 15…400 s bei 1,5 x Ir; 0,5…16 s bei 6 x Ir; 0,35…11 s bei 7,2 x Ir |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | 9 regelbare Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | 5 regelbare Einstellungen |
| [tsd] Einstellbereich Der Kurzzeitschutzverzögerung | 0…0,4 s I²t=aus; 0,1…0,4 s I²t=ein |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 1,5 - 11 x In |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Mit |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 6 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Displaytyp | LCD-Anzeige |
| Messwerttyp | Kilowattstundenzähler |
| Datenübermittlung | Energieverbrauchsmessung; Maximeter/Minimeter; Schutz- und Alarmeinstellungen; Wartungsanzeigen; Momentane und angeforderte Werte; Qualität der Stromversorgung; Zeitgestempelte Verläufe und Ereignistabellen; Abfrage Strom und Leitung |
| Breite (B) | 140 mm |
| Höhe (H) | 255 mm |
| Tiefe (T) | 110 mm |
| Produktgewicht | 6,2 kg |
Montage10
| Normen | EN/IEC 60947-2 |
|---|---|
| Überspannungskategorie | III |
| Schutzklasse Für Stromschläge | Klasse II auf Vorderseite |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,200 cm |
| VPE 1 Breite | 15,200 cm |
| VPE 1 Länge | 29,200 cm |
| Verpackungsgewicht (Lbs) | 5,857 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 18,221 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 84,884 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
