Schneider

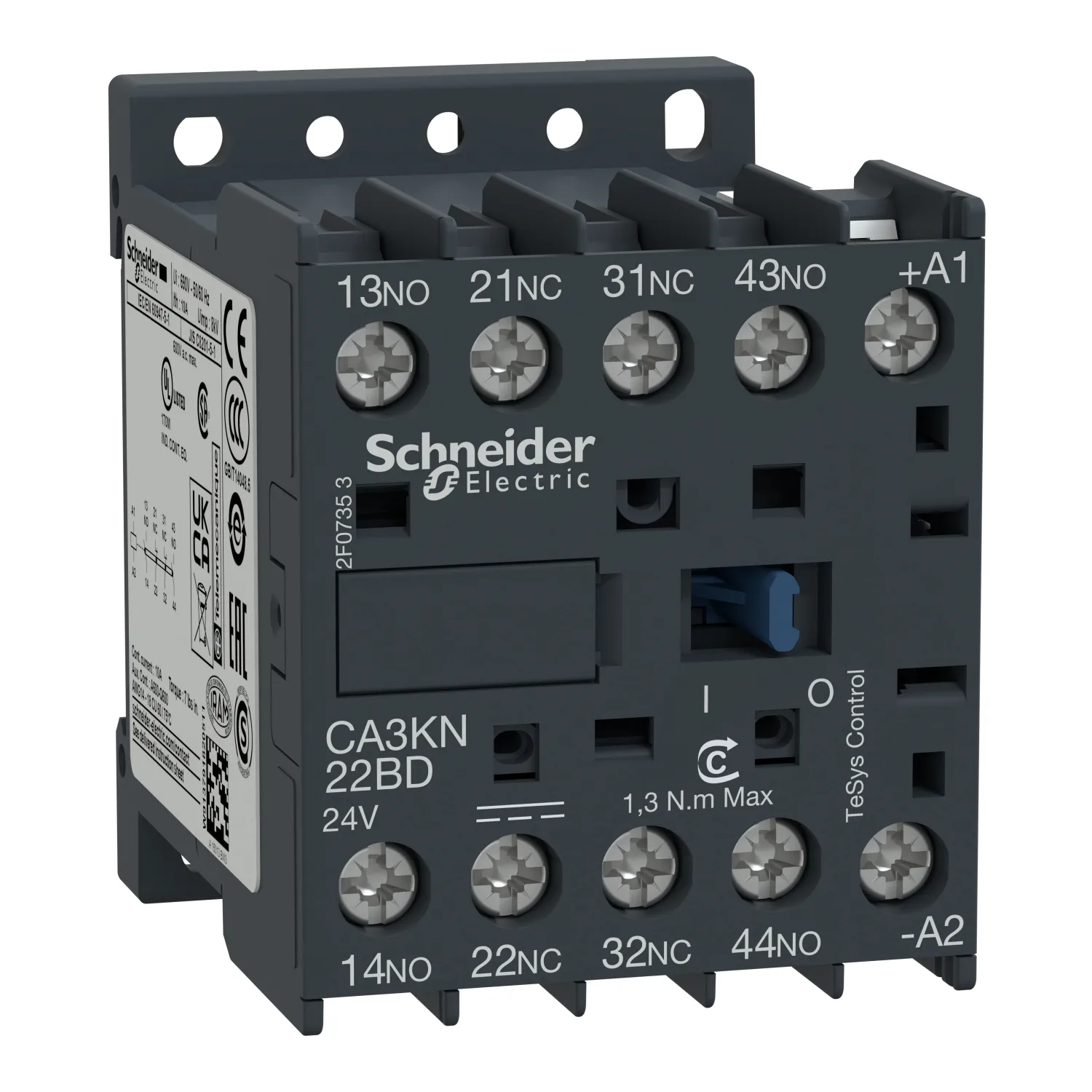

Hilfsschütz, 2S+2Ö, 48V DC
Schneider CA3KN22ED, Hilfsschütz, 2S+2Ö, 48V DC. Kategorie: TeSys K, D, SK Control Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:CA3KN22ED
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:38.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys CAK
- Produkt- Oder Komponententyp
- Steuerrelais
- Kurzbezeichnung Des Geräts
- CA3K
Produktbeschreibung
TeSys K-Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 600V. Es verfügt über 4 Kontakte (2S + 2Ö), eine 48VDC-Spule, Anschluss über Schraubklemmen. Er wurde für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10. 00 Zyklen/Stunde entwickelt und bietet eine hohe Zuverlässigkeit und Haltbarkeit. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine), RoHS/REACH-konform.
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys CAK |
| Produkt- Oder Komponententyp | Steuerrelais |
| Kurzbezeichnung Des Geräts | CA3K |
| Anwendung Des Schützes | Steuerstromkreis |
| Nutzungskategorie | AC-15; DC-13 |
| Zusammensetzung Des Polkontakts | 2 S + 2 Ö |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V <= 400 Hz |
| Steuerstromkreis-Typ | DC Standard |
| [Uc] Steuerkreisspannung | 48 V DC |
Zusatzmerkmale23
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 50 °C) |
|---|---|
| [Irms] Bemessungseinschaltvermögen | 110 A entspricht IEC 60947 |
| Zugehörige Absicherung | 10 A gG entspricht IEC 60947; 10 A gG entspricht VDE 0660 |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947; 750 V entspricht VDE 0110 Gruppe C; 690 V entspricht BS 5424; 600 V entspricht CSA C22.2 Nr. 14 |
| Montagehalterung | Platte; Schiene |
| Anschlüsse - Klemmen | Schraubklemmen 1 Kabel(n) 1,5…4 mm²starr; Schraubklemmen 2 Kabel(n) 1,5…4 mm²starr; Schraubklemmen 1 Kabel(n) 0,75…4 mm²flexibel mit Kabelende; Schraubklemmen 2 Kabel(n) 0,75…4 mm²flexibel ohne Kabelende; Schraubklemmen 1 Kabel(n) 0,34…1,5 mm²flexibel mit Kabelende; Schraubklemmen 2 Kabel(n) 0,34…1,5 mm²flexibel ohne Kabelende |
| Anzugsdrehmoment | 1,3 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; 1,3 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 26 mm; 1,3 Nm - auf Schraubklemmen - mit Schraubenzieher Position Nr. 2 |
| Steuerkreisspannungsgrenzen | Betrieb: 0,8 - 1,15 Uc (bei <50 °C); Abfallspannung: 0,1 - 0,75 Uc (bei <50 °C) |
| Betriebszeit | 10 ms Spulen-Aberregung und NO-Öffnung; 30 - 40 ms Spulen-Erregung und NO-Schließung; 15 ms Entregung der Spule und Schließen des NC-Kontakts; 25 - 35 ms Spulen-Erregung und NC-Öffnung |
| Mechanische Lebensdauer | 20 Mcycles |
| Max. Betriebsrate | 10000 cyc/h |
| Störfestigkeit Gegen Unterbrechungen | 2 ms |
| Anzugsleistung In W | 3 W (bei 20 °C) |
| Halteleistungsaufnahme In W | 3 W bei 20 °C |
| Wärmeabgabe | 3 W |
| Min. Schaltspannung | 17 V |
| Min. Schaltstrom | 5 mA |
| Nicht Überlappender Abstand | 0,5 mm |
| Isolationswiderstand | > 10 MOhm |
| Höhe | 58 mm |
| Breite | 45 mm |
| Tiefe | 57 mm |
| Produktgewicht | 0,225 kg |
Montage9
| Normen | EN/IEC 60947-5-1; GB/T 14048.5; UL 60947-5-1; CSA C22.2 Nr. 60947-5-1; JIS C8201-5-1 |
|---|---|
| Produktzertifizierungen | CB-Regelung; CCC; UL; CSA; EAC; CE; UKCA |
| Schutzart (IP) | IP2x |
| Beschichtung | TC entspricht IEC 60068 |
| Umgebungstemperatur Bei Betrieb | -25…50 °C |
| Umgebungstemperatur Bei Lagerung | -50…80 °C |
| Betriebshöhe | 2.000 m ohne Leistungsreduzierung |
| Flammenfestigkeit | V1 entspricht UL 94; Anforderung 2 entspricht NF F 16-101; Anforderung 2 entspricht NF F 16-102 |
| Mechanische Robustheit | Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz entspricht IEC 60068-2-6; Schwingungen Schütz geschlossen: 4 Gn, 5 - 300 Hz entspricht IEC 60068-2-6; Schocks Schütz geöffnet: 10 Gn für 11 ms entspricht IEC 60068-2-27; Schocks Schütz geschlossen: 15 Gn für 11 ms entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,7 cm |
| VPE 1 Breite | 6,1 cm |
| VPE 1 Länge | 6,5 cm |
| Verpackungsgewicht (Lbs) | 219,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9,098 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
