Hilfsschütz, 5S Steuerkontakte, Spule 220 V 50/60Hz, SnapIN

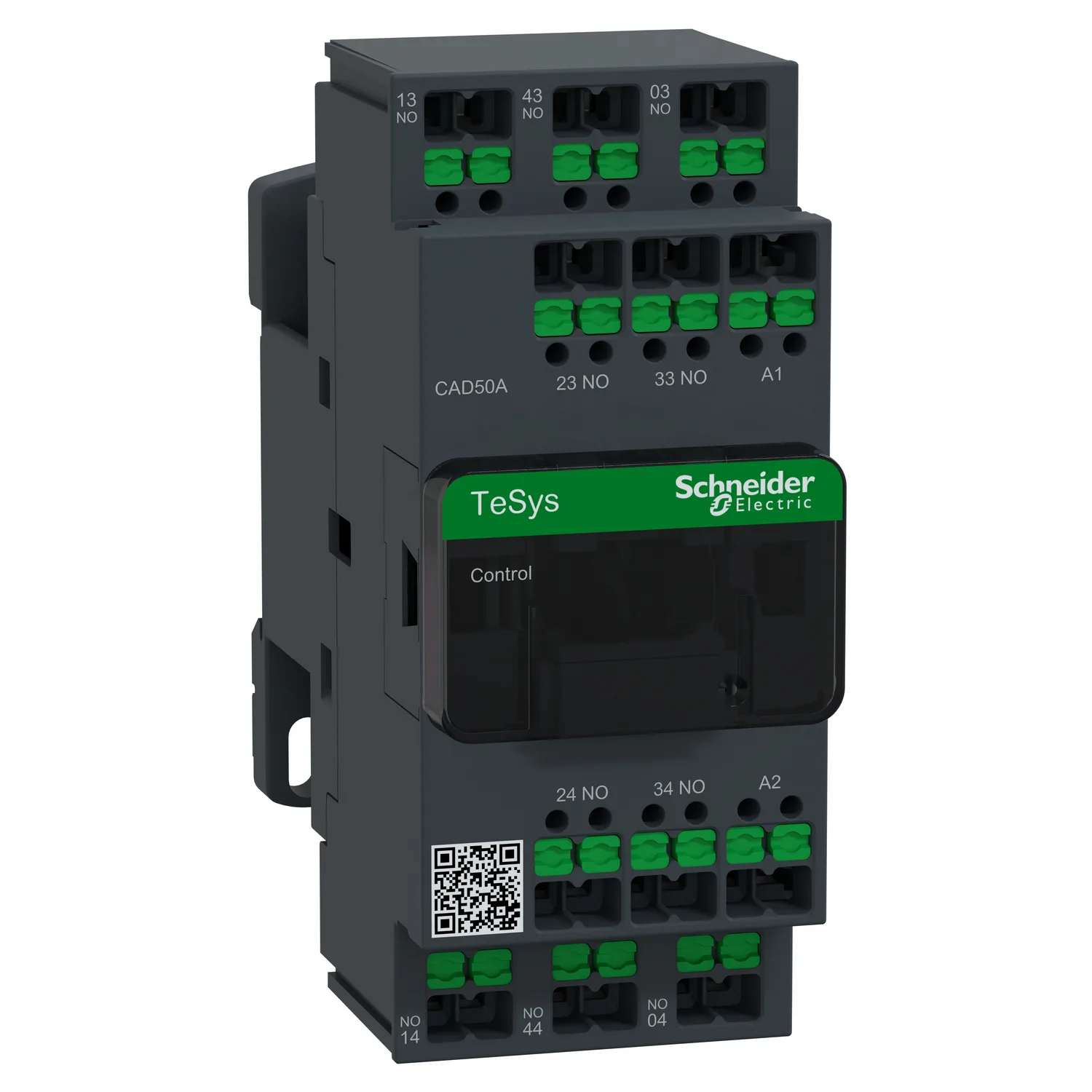

Schneider CAD50AM7, Hilfsschütz, 5S Steuerkontakte, Spule 220 V 50/60Hz, SnapIN. Kategorie: TeSys K, D, SK Control Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:CAD50AM7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:45.60 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys CAD
- Produkt- Oder Komponententyp
- Steuerrelais
- Kurzbezeichnung Des Geräts
- CAD
Produktbeschreibung
Hilfsschütze TeSys Control CAD. Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es bietet 5 Kontakte (5S), eine 220 V 50/60Hz AC Spule. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
Technische Daten
Hauptmerkmale5
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys CAD |
| Produkt- Oder Komponententyp | Steuerrelais |
| Kurzbezeichnung Des Geräts | CAD |
| Anwendung Des Schützes | Steuerstromkreis |
Zusatzmerkmale28
| Nutzungskategorie | AC-15; AC-14; DC-13 |
|---|---|
| Zusammensetzung Des Polkontakts | 5 NO |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 Hz |
| Steuerstromkreis-Typ | AC 50/60 Hz |
| [Uc] Steuerkreisspannung | 220 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 60 °C) |
| [Irms] Bemessungseinschaltvermögen | 140 A AC; 250 A DC |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 100 A - 1 s; 120 A - 500 ms; 140 A - 100 ms |
| Zugehörige Absicherung | 10 A gG entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-5-1 |
| Montagehalterung | Schiene; Platte |
| Anschlüsse - Klemmen | Snap-in terminal 1 Kabel(n) 0,5…4 mm²flexibel ohne Kabelende; Snap-in terminal 2 Kabel(n) 0,5…4 mm²flexibel ohne Kabelende; Snap-in terminal 1 Kabel(n) 0,5…2,5 mm²flexibel mit Kabelende; Snap-in terminal 2 Kabel(n) 0,5…2,5 mm²flexibel mit Kabelende |
| Steuerkreisspannungsgrenzen | 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz; 0,8 - 1,1Uc (-40…60 °C):Betrieb AC 50 Hz; 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC 60 Hz; 1 - 1,1 Uc (60…70 °C):Betrieb AC 50/60 Hz |
| Betriebszeit | 4 - 19 ms Spulen-Erregung und NC-Öffnung; 12 - 22 ms Spulen-Erregung und NO-Schließung; 4 - 12 ms Spulen-Aberregung und NO-Öffnung; 6 - 17 ms Entregung der Spule und Schließen des NC-Kontakts |
| Mechanische Lebensdauer | 30 Mcycles |
| Max. Betriebsrate | 180 cyc/mn |
| Anzugsleistung In VA | 70 VA 50 Hz (bei 20 °C) |
| Halteleistungsaufnahme In VA | 8 VA 50 Hz (bei 20 °C) |
| Min. Schaltspannung | 17 V |
| Min. Schaltstrom | 5 mA |
| Nicht Überlappende Zeit | 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt |
| Isolationswiderstand | > 10 MOhm |
| Mechanische Robustheit | Schocks Steuerrelais geöffnet: 10 Gn für 11 ms entspricht IEC 60068-2-27; Schocks Steuerrelais geschlossen: 15 Gn für 11 ms entspricht IEC 60068-2-27; Schwingungen Steuerrelais geöffnet: 2 Gn, 5 - 300 Hz entspricht IEC 60068-2-6; Schwingungen Steuerrelais geschlossen: 4 Gn, 5 - 300 Hz entspricht IEC 60068-2-6 |
| Höhe | 107 mm |
| Breite | 45 mm |
| Tiefe | 93 mm |
| Produktgewicht | 387 g |
Montage7
| Normen | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 Nr. 60947-5-1; GB/T 14048.5; JIS C8201-5-1 |
|---|---|
| Produktzertifizierungen | CB-Regelung; CCC; cULus; CE; UKCA; EU-RO-MR by DNV |
| Schutzart (IP) | IP2x Vorderseite entspricht VDE 0106 |
| Beschichtung | TH entspricht IEC 60068 |
| Umgebungstemperatur Bei Betrieb | -40…60 °C; 60…70 °C mit Leistungsreduzierung |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Betriebshöhe | 0 - 3.000 m |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5 cm |
| VPE 1 Breite | 10,5 cm |
| VPE 1 Länge | 11,5 cm |
| Verpackungsgewicht (Lbs) | 407 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,42 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 240 |
| VPE 3 Höhe | 75 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 111,22 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
