Schneider
Hilfsschütz, 5S, 110V DC

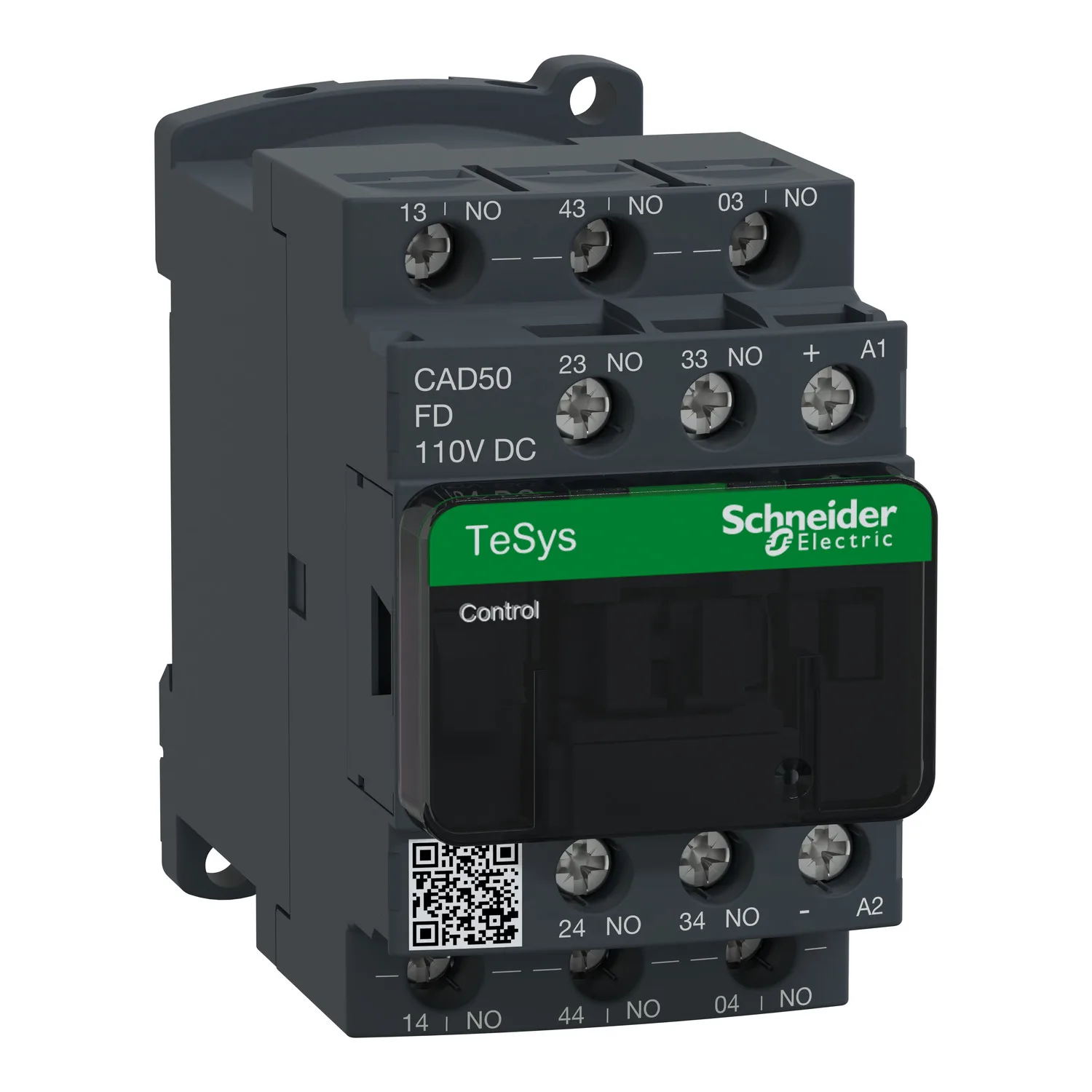

Schneider CAD50FD, Hilfsschütz, 5S, 110V DC. Kategorie: TeSys K, D, SK Control Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:CAD50FD
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:59.40 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- TeSys
- Produktname
- TeSys CAD
- Produkt Oder Komponententyp
- Steuerrelais
- Gerätekurzzeichen
- CAD
Produktbeschreibung
- TeSys D Steuerrelais, 5 Kontakte (5NO), 10A/690V, für die Steuerung von elektromagnetischen Lasten nach AC-15/DC-13
- 110 V DC Steuerstromkreis, bereitgestellt ohne Stoßstrom und ausgestattet mit Überspannungsschutzgerät, Anschluss über Schraubklemmen
- Bietet hohe Zuverlässigkeit und Langlebigkeit für eine hohe Arbeitsgeschwindigkeit von bis zu 180 Zyklen/min und eine Umgebungstemperatur von -40/+60°C
- Kompakt (45 mm Breite) für die Montage auf 35 mm DIN-Schiene oder Schraubbefestigung
- Multistandard-zertifiziert (IEC, UL, CSA, CCC, EAC, Marine), Green Premium Produkt (RoHS/REACh).
Hauptmerkmale
- TeSys Steuerrelais bieten eine kostengünstige Lösung für einfache Anwendungen
- Gleiches Design wie TeSys D, K und SK Schütze
- Verschiedene Anschlussmöglichkeiten (z. B. auf Leiterplatte gelötete Schraubklemmen, Federklemmen)
- Kompatibel für alle auf dem Markt verfügbaren Spannungen
- Zahlreiche internationale Zertifizierungen
Technische Daten
| Serie | TeSys |
|---|---|
| Produktname | TeSys CAD |
| Produkt Oder Komponententyp | Steuerrelais |
| Gerätekurzzeichen | CAD |
| Schützanwendung | Steuerstromkreis |
| Gebrauchskategorie | AC-14, AC-15, DC-13 |
| Pol- Und Kontraktzusammensetzung | 5 S |
| Steuerkreisart | DC Standard |
| Steuerkreisspannung | 110 V DC |
| [Uimp] Bemessungsstoßspannung | 6 kV konform mit IEC 60947 |
| [Ith] Konventioneller Thermischer Strom An Freier Luft | 10 A bei <= 60 °C |
| Irms Einschaltvermögen | 140 A AC konform mit IEC 60947-5-1, 250 A DC konform mit IEC 60947-5-1 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 100 A 1 s, 120 A 500 ms, 140 A 100 ms |
| Zugehörige Sicherungsgröße | 10 A gG konform mit IEC 60947-5-1 |
| [Ui] Bemessungsisolationsspannung | 690 V konform mit IEC 60947-5-1, 600 V Zertifizierungen UL, 600 V Zertifizierungen CSA |
| Montagehalterung | Platte, Schiene |
| Anschlüsse - Klemmen | Schraubklemmen 1 Kabel 1...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülse, Schraubklemmen 2 Kabel 1...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülse, Schraubklemmen 1 Kabel 1...4 mm² - Kabelsteifigkeit: flexibel - mit Aderendhülse, Schraubklemmen 2 Kabel 1...2.5 mm² - Kabelsteifigkeit: flexibel - mit Aderendhülse, Schraubklemmen |
| Anzugsdrehmoment | 1.2 N.m - an Schraubklemmen - mit Schraubendreher Philips Nr. 2, 1.2 N.m - an Schraubklemmen - mit Schraubendreher flach Ø 6 mm |
| Spannungsgrenzen Steuerkreis | 0.1...0.25 Uc Abfall, 0.7...1.25 Uc Betrieb |
| Betriebszeit | 53...72 ms Spulenerregung und S-Schließen, 16...24 ms Spulenabschaltung und S-Öffnen |
| Mechanische Lebensdauer | 30 Mzyk |
| Maximale Schalthäufigkeit | 180 S/min |
| Zeitkonstante | 28 ms |
| Einschaltleistung In W | 5.4 W bei 20 °C |
| Halteleistungsaufnahme In W | 5.4 W bei 20 °C |
| Minimale Schaltspannung | 17 V |
| Minimaler Schaltstrom | 5 mA |
| Überschneidungsfreie Zeit | 1.5 ms beim Ausschalten (zwischen Ö- und S-Kontakt), 1.5 ms beim Einschalten (zwischen Ö- und S-Kontakt) |
| Isolationswiderstand | > 10 MOhm |
| Höhe | 77 mm |
| Breite | 45 mm |
| Tiefe | 93 mm |
| Produktgewicht | 0.58 kg |
| Normen | BS 4794, EN 60947-5, IEC 60947-5-1, NF C 63-140, VDE 0660 |
| Produktzertifizierungen | CSA, UL |
| Schutzart IP | IP2x Vorderseite konform mit VDE 0106 |
| Schutzbehandlung | TH konform mit IEC 60068 |
| Umgebungstemperatur Bei Betrieb | -40...70 °C |
| Umgebungstemperatur Bei Lagerung | -60...80 °C |
| Aufstellungshöhe | 3000 m ohne Leistungsderating |
| Mechanische Lebensdauer | Schocks Steuerrelais offen 10 Gn für 11 ms IEC 60068-2-27, Schocks Steuerrelais geschlossen 15 Gn für 11 ms IEC 60068-2-27, Vibrationen Steuerrelais offen 2 Gn, 5...300 Hz IEC 60068-2-6, Vibrationen Steuerrelais geschlossen 4 Gn, 5...300 Hz IEC 60068-2-6 |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 0627 - Schneider Electric Konformitätserklärung |
| REACH | Referenz enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Verfügbar |
