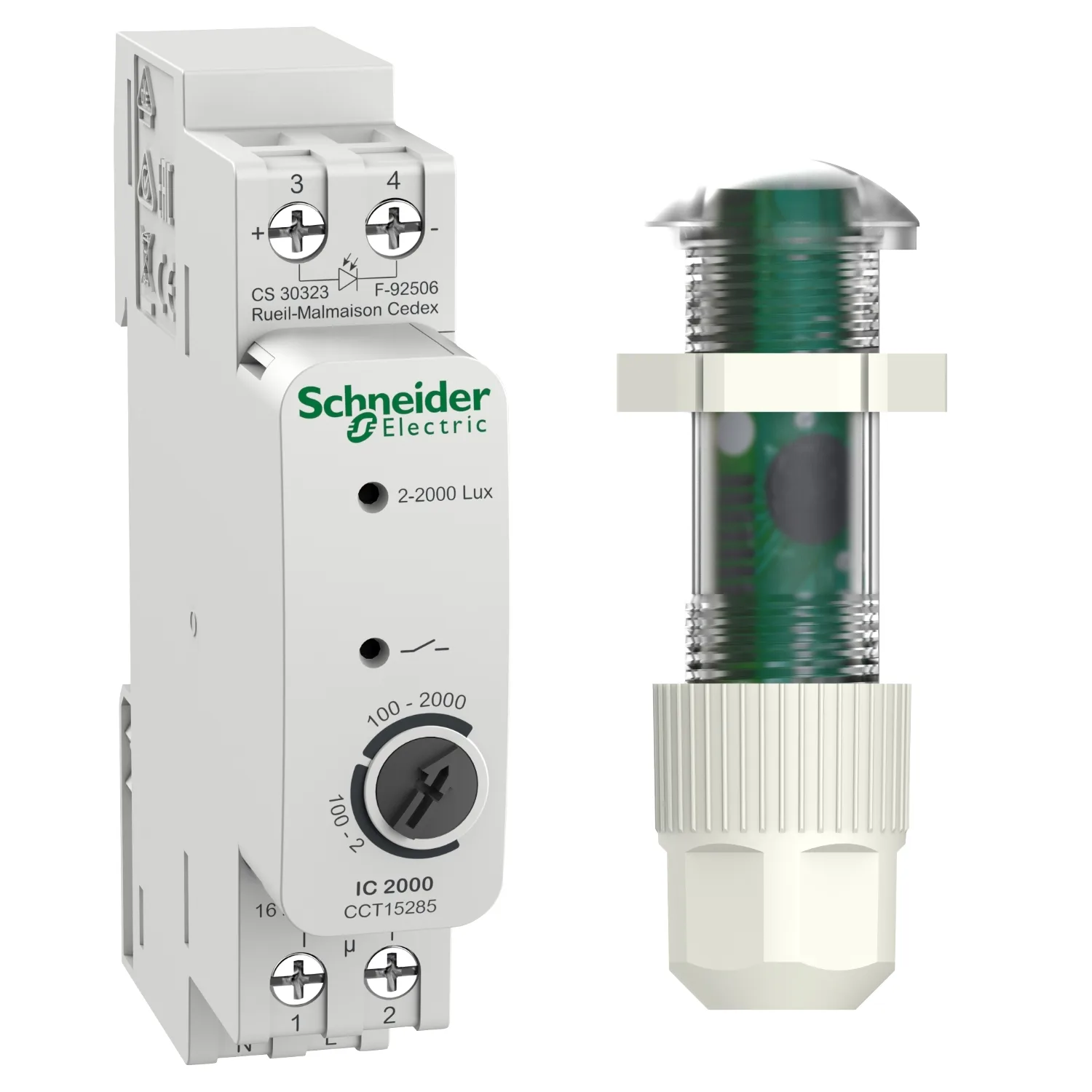

Dämmerungsschalter IC2000
Schneider CCT15285, Dämmerungsschalter IC2000. Kategorie: IC. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:CCT15285
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:140.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktsortiment
- Acti9
- Produktname
- Acti 9 IC
- Produkt- Oder Komponententyp
- Dämmerungsschalter
- Kurzbezeichnung Des Geräts
- IC2000
Produktbeschreibung
Dämmerungsschalter zur Steuerung von Beleuchtungsanlagen.-Einstellbarer Schwellwert von 2-2000 Lux. Verzögertes Ein- und Ausschalten EIN ca. 20 s, AUS ca. 80 s. Für die Montage auf Hutschienen TH35. nach EN 60715. Nennspannung AC 230,-15 %/+10 %, 50/60 Hz. Schaltleistung max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Schaltleistung min 10 mA, AC 230 V, 100 mA, AC/DC 24 V. Kontakt potentialfrei. Standby-Leistung 0,3 W. Glühlampenlast 2600 W. Halogenlampenlast 2600 W. Leuchtstofflampenlast nicht kompensiert 2300 VA, reihenkompensiert 2300 VA, -parallel-kompensiert 730 VA (80 uF). Kompaktleuchtstofflampen 170 W. LED <2 W 30 W. LED >2 W 200 W. Anschlüsse Schraubklemmen, starr/flexibel 2x0,5 - 2,5 mm2, mit Aderendhülse max. 1x2,5 mm2. Ganggenauigkeit 7+/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre. Schutzart Gerät IP 20. Schutzart Innen Sensor IP 66 Frontseite, IP 40 Rückseite eingebaut. Schutzart Außen Sensor IP 55. Gerätebreite 1TE ca. 18 mm. Lieferumfang Mit Lichtsensor.
Technische Daten
Hauptmerkmale6
| Produktsortiment | Acti9 |
|---|---|
| Produktname | Acti 9 IC |
| Produkt- Oder Komponententyp | Dämmerungsschalter |
| Kurzbezeichnung Des Geräts | IC2000 |
| Geliefertes Zubehör | Dämmerungssensor Innenraum |
| Lasttyp | Glühlampe: 2600 W; Halogenlampe: 2600 W; nicht-korrigierte Leuchtstoffröhre: 2300 VA; seriell-kompensierte Leuchtstoffröhre: 2300 VA; Parallelkompensierte Leuchtstofflampe: 730 VA (80 µF); Kompakt-Leuchtstofflampe: 170 W; < 2 W LED-Lampe: 30 W; > 2 W LED-Lampe: 200 W |
Zusatzmerkmale21
| Geräteanwendung | Gebäude |
|---|---|
| Anzahl Der Kanäle | 1 |
| Max. Leistungsaufnahme In W | 0,5 W Stand by |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| Maximaler Schaltstrom | 10 A - 250 V AC pf = 0,6; 16 A - 250 V AC pf = 1 |
| Min. Schaltstrom | 10 mA 230 V AC; 100 mA 24 V AC/DC |
| Elektrische Isolationsklasse | Klasse II |
| Ausgangstyp | Potentialfreier Kontakt |
| Genauigkeit | +/- 0,25 s/Tag 25 °C |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Zeitverzögerung | 20 s EIN; 80 s AUS |
| Einstellung Der Lichtstärke | 2…2000 lux |
| Anschlüsse - Klemmen | 2 0,5…2,5 mm² Schraubklemmen starr oder flexibel; 1 2,5 mm² Schraubklemmen fest oder flexibel mit Hülse |
| Montagehalterung | TH35 DIN-Schiene entspricht EN 60715 |
| Höhe | 85,5 mm |
| Breite | 18 mm |
| Tiefe | 67 mm |
| Produktgewicht | 87,5 g |
| Überspannungskategorie | Klasse 3 |
| Beschriftung | CE |
| Steuerungstyp | Durch Helligkeitserfassung |
Montage5
| Umgebungstemperatur Bei Betrieb | -30…55 °C |
|---|---|
| Umgebungslufttemperatur Für Lagerung / Transport | -30…70 °C |
| Relative Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Schutzart (IP) | IP20; IP66 (Sensor)Frontseite; IP40 (Sensor)Rückseite |
| Normen | EN 60669-2-1 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,700 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 10,500 cm |
| Verpackungsgewicht (Lbs) | 126,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 60 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,922 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
