Schneider

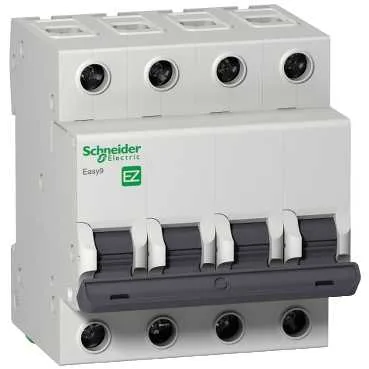

EZ9F43450 - Easy9 Leitungsschutzschalter 4P 50A C-Charakteristik
Schneider EZ9F43450, Easy9 Leitungsschutzschalter 4P 50A C-Charakteristik. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:EZ9F43450
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:46.00 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Easy9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Kurzbezeichnung Des Geräts
- Easy9 MCB
Produktbeschreibung
Schneider EZ9F43450 ist ein thermomagnetischer C-Kurve Miniaturschalter der Easy9-Serie mit 4 Polen (4P) und einem Nennstrom von 50 A. Das Gerät verfügt gemäß der Norm IEC 60898-1 über ein Ausschaltvermögen von 3000 A bei 400 V AC Spannung und ist für die DIN-Hutschiene geeignet.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Easy9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung Des Geräts | Easy9 MCB |
| Polbeschreibung | 4P |
| Anzahl Der Geschützten Pole | 4 |
| [In] Bemessungsstrom | 50 A |
| Netzwerktyp | AC |
| Auslösertechnologie | Thermisch-magnetisch |
| Kurvencode | C |
| Ausschaltvermögen | 3000 A Icn konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz, 5000 A Icn konform mit Norm IEC 60898-1 - 220 V AC 50/60 Hz |
| Eignung Für Trennung | Ja konform mit Norm IEC 60898-1 |
| Netzfrequenz | 50/60 Hz |
| [Ue] Bemessungsbetriebsspannung | 400 V AC 50/60 Hz |
| Magnetischer Auslösegrenzwert | 5...10 x In |
| [Ics] Bemessungs-Betriebsausschaltvermögen | 3 kA 100 % x Icu konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60898-1 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 4 kV entspricht IEC 60898-1 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Ohne |
| Montagemodus | Aufsteckbar |
| Montageunterstützung | DIN-Schiene |
| 9 Mm Rastermaß | 8 |
| Höhe | 81 mm |
| Breite | 72 mm |
| Tiefe | 66.5 mm |
| Farbe | Grau RAL 7035 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 4000 cycles |
| Anschlüsse - Klemmen | Tunnelklemme, oben oder unten starrer Draht/Drähte 1...25 mm² max, Tunnelklemme, oben oder unten flexibler Draht/Drähte 1...16 mm² max |
| Anzugsdrehmoment | 3.5 N.m oben oder unten |
| Normen | IEC 60898-1 |
| Produktzertifizierungen | CE |
| Schutzart IP | IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 |
| Relative Feuchte | 95 % ( -25...60 °C ) |
| Umgebungstemperatur Bei Betrieb | -25...60 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltigen Angebots | Green Premium Produkt |
| ROHS | Compliant - since 1242 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Keine speziellen Recyclingvorgänge erforderlich |
