Schneider

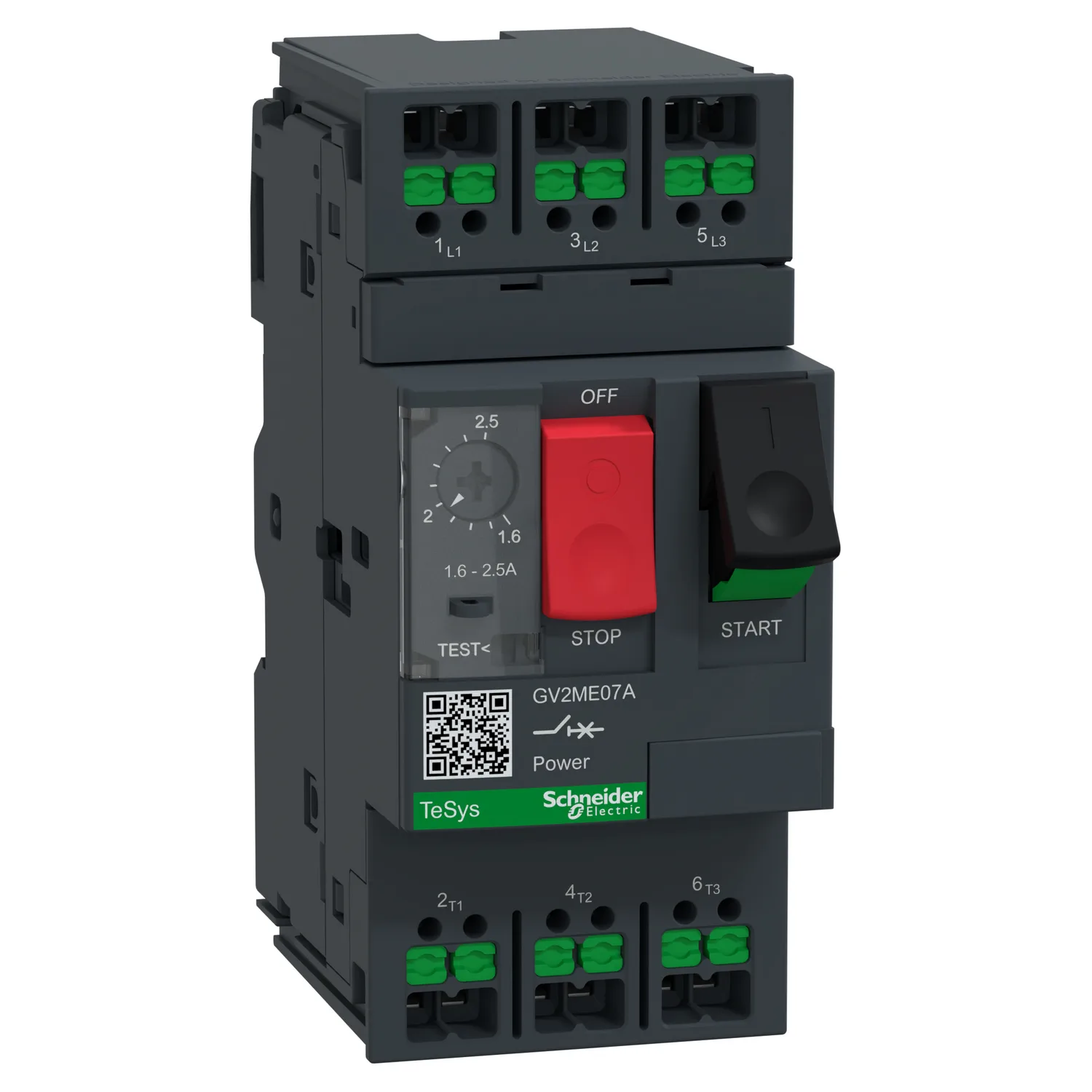

Motorschutzschalter, 3p, 1,6-2,5A, Tasterbetätigung, SnapIN Anschlussklemmen
Schneider GV2ME07A, Motorschutzschalter, 3p, 1,6-2,5A, Tasterbetätigung, SnapIN Anschlussklemmen. Kategorie: TeSys Deca - frame 2. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:GV2ME07A
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:78.60 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys Deca
- Produktname
- TeSys GV2
- Produkt- Oder Komponententyp
- Motor-Leistungsschalter
- Kurzbezeichnung Des Geräts
- GV2ME
Produktbeschreibung
TeSys Power Motorschutzschalter. Motorschutzschalter, 3P. Bemessungsleistung 0,75 kW, Einstellbereich 1,6-2,5 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster. Bemessungsspannung 400 V, nach AC-3. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
Hauptmerkmale
- Einrastbare Klemmen für werkzeuglose flexible Kabelverdrahtung
- Schnelle und lebenslang robuste Verbindung
- AC-3/3e für hocheffizienten Motorschutz
- CE-Zertifikat für weltweiten Einsatz
- Digitales Kundenerlebnis für technische Dokumente
Technische Daten
Hauptmerkmale6
| Baureihe | TeSys Deca |
|---|---|
| Produktname | TeSys GV2 |
| Produkt- Oder Komponententyp | Motor-Leistungsschalter |
| Kurzbezeichnung Des Geräts | GV2ME |
| Geräteanwendung | Motorschutz |
| Auslöser-Technologie | Thermomagnetisch |
Zusatzmerkmale29
| Beschreibung Der Pole | 3P |
|---|---|
| Netzwerktyp | AC |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2; AC-3 entspricht IEC 60947-4-1; AC-3e entspricht IEC 60947-4-1 |
| Netzwerkfrequenz | 50/60 Hz entspricht IEC 60947-2 |
| Motorleistung (kW) | 0,75 kW bei 400/415 V AC 50/60 Hz; 1,1 kW bei 500 V AC 50/60 Hz; 1,5 kW bei 690 V AC 50/60 Hz |
| Ausschaltvermögen | 100 kA Icu bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 3 kA Icu bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 % bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 75 % bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Steuerungstyp | Drucktaste |
| [In] Bemessungsstrom | 2,5 A |
| Einstellbereich Für Thermischen Schutz | 1,6…2,5 A entspricht IEC 60947-2 |
| Magnetischer Auslösestrom | 39 A |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 2,5 A entspricht IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Phasenausfall-Empfindlichkeit | Ja entspricht IEC 60947-4-1 |
| Eignung Für Isolation | Ja entspricht IEC 60947-1 |
| Verlustleistung Pro Pol | 2,5 W |
| Mechanische Lebensdauer | 100000 Zyklen |
| Elektrische Lebensdauer | 100000 Zyklen für AC-3 bei 415 V Zoll; 100000 Zyklen für AC-3e bei 415 V Zoll |
| Nennleistung | Unterbrechungsfrei entspricht IEC 60947-4-1 |
| Anschlüsse - Klemmen | Stromkreis: snap-in terminal 2 cable(s) 0,5…4 mm² - flexibel ohne Kabelende; Stromkreis: snap-in terminal 2 cable(s) 0,5…2,5 mm² - flexibel mit Kabelende; Stromkreis: snap-in terminal 2 cable(s) (AWG 20 - AWG 10) - verseilt |
| Befestigungsmodus | 35 mm symmetrische DIN-Schiene: geklippt; Platte: geschraubt (mit Adapterplatte) |
| Montageposition | Horizontal; Vertikal |
| Breite | 45 mm |
| Höhe | 101 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 258 g |
| Farbe | Dunkelgrau |
Montage10
| Normen | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1; IEC/EN 60335-2-40:Annex JJ; IEC/EN 60335-1:Clause 30.2 |
|---|---|
| Produktzertifizierungen | CB-Regelung; CE; UKCA; CCC; cULus; ATEX; EU-RO-MR by DNV |
| Schutzart (IK) | IK04 |
| Schutzart (IP) | IP20 entspricht IEC 60529 (on front face) |
| Klimafestigkeit | entspricht IACS E10 |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
| Feuerbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Mechanische Robustheit | Schocks: 30 Gn für 11 ms; Schwingungen: 5 g, 5 - 150 Hz |
| Betriebshöhe | <= 2.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,600 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 10,500 cm |
| Verpackungsgewicht (Lbs) | 284,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,965 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
