Schneider
Motorschutzschalter, 3p, 37-50A, magnetischer Auslöser

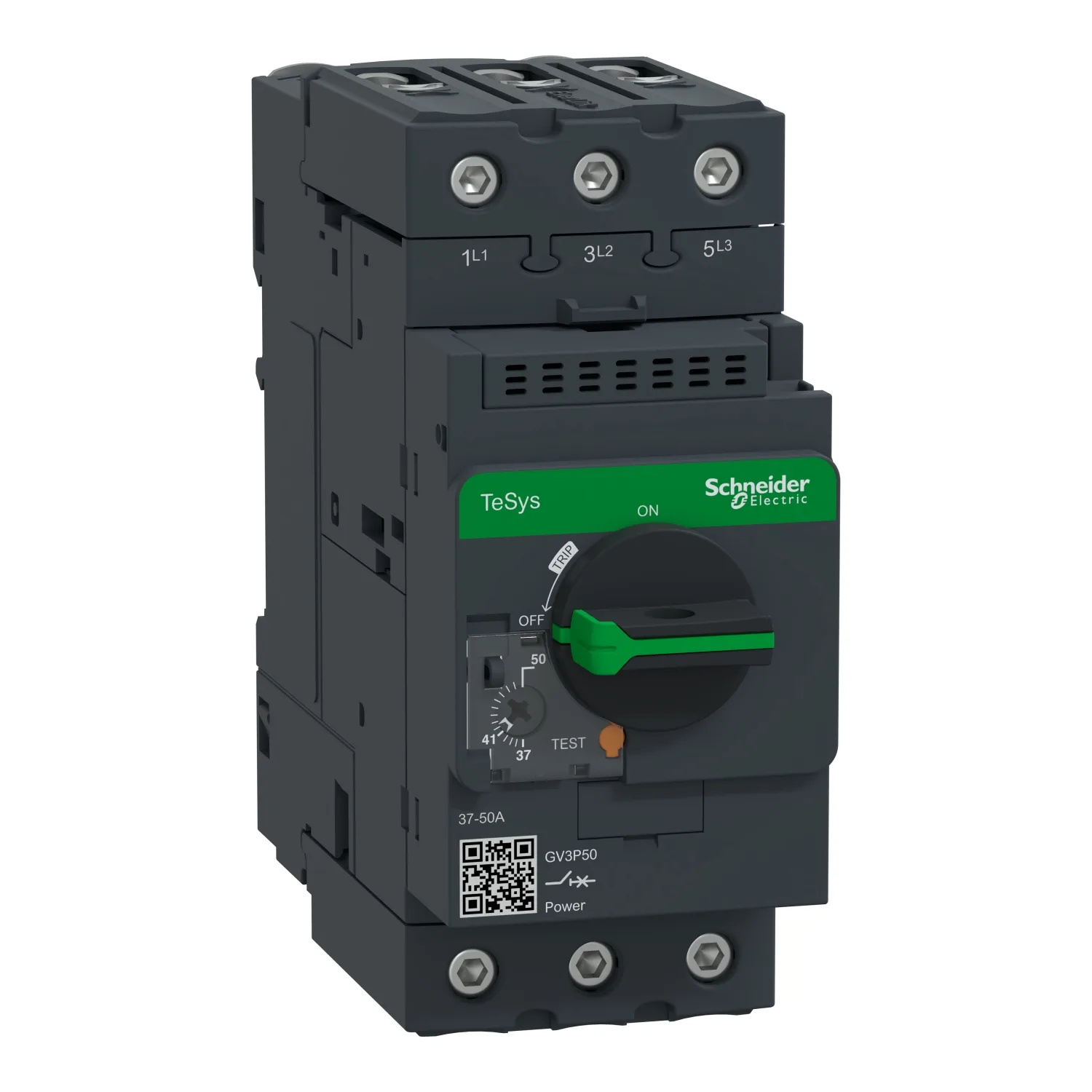

Schneider GV3P50, Motorschutzschalter, 3p, 37-50A, magnetischer Auslöser. Kategorie: TeSys Deca - frame 3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:GV3P50
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:322.07 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys Deca
- Produktname
- TeSys GV3
- Produkt- Oder Komponententyp
- Motor-Leistungsschalter
- Kurzbezeichnung Des Geräts
- GV3P
Produktbeschreibung
TeSys Motorschutzschalter GV3P. Motorschutzschalter, 3P, thermomagnetischer Auslöser. Bemessungsleistung 22 kW, Einstellbereich 37-50 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Drehantrieb, Schraubklemmen, Hauptstrom mit EverLinkTM-Klemmen. Bemessungsspannung 400 V, nach AC-3.
Hauptmerkmale
- Neues modernes Aussehen für alle Maschinen
- Große Auswahl an GVs: Magnetisch, thermisch magnetisch, verschiedene Größen (GV2, GV3, GV4)
- Flexibler Anschluss dank Multistandard-Schrauben
- Stabiler und langlebiger Stromanschluss mit EverLink-Klemmen
- Digitale Kundenerfahrung für technische Dokumente
Technische Daten
Hauptmerkmale6
| Baureihe | TeSys Deca |
|---|---|
| Produktname | TeSys GV3 |
| Produkt- Oder Komponententyp | Motor-Leistungsschalter |
| Kurzbezeichnung Des Geräts | GV3P |
| Geräteanwendung | Motorschutz |
| Auslöser-Technologie | Thermomagnetisch |
Zusatzmerkmale29
| Beschreibung Der Pole | 3P |
|---|---|
| Netzwerktyp | AC |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2; AC-3 entspricht IEC 60947-4-1 |
| Netzwerkfrequenz | 50/60 Hz entspricht IEC 60947-2 |
| Motorleistung (kW) | 22 kW bei 400/415 V AC 50/60 Hz; 30 kW bei 500 V AC 50/60 Hz; 45 kW bei 690 V AC 50/60 Hz |
| Ausschaltvermögen | 100 kA Icu bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 12 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 6 kA Icu bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 % bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 50 % bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 50 % bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Steuerungstyp | Drehgriff |
| [In] Bemessungsstrom | 50 A |
| Einstellbereich Für Thermischen Schutz | 37…50 A entspricht IEC 60947-2 |
| Magnetischer Auslösestrom | 700 A |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 50 A entspricht IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Phasenausfall-Empfindlichkeit | Ja entspricht IEC 60947-4-1 |
| Eignung Für Isolation | Ja entspricht IEC 60947-1 |
| Verlustleistung Pro Pol | 8 W |
| Mechanische Lebensdauer | 50000 Zyklen |
| Elektrische Lebensdauer | 50000 Zyklen für AC-3 bei 415 V Zoll |
| Nennleistung | Unterbrechungsfrei entspricht IEC 60947-4-1 |
| [M] Anzugsdrehmoment | 5 Nm - auf Schraubklemme |
| Befestigungsmodus | 35 mm symmetrische DIN-Schiene: geklippt; Platte: geschraubt (mit 3 x M4-Schrauben) |
| Montageposition | Horizontal; Vertikal |
| Breite | 55 mm |
| Höhe | 132 mm |
| Tiefe | 136 mm |
| Produktgewicht | 0,96 kg |
| Farbe | Dunkelgrau |
Montage10
| Normen | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1; IEC/EN 60335-1:Clause 30.2; IEC/EN 60335-2-40:Annex JJ |
|---|---|
| Produktzertifizierungen | CB-Regelung; CE; UKCA; CCC; cULus; EAC; ATEX; LROS (Lloyds register of shipping); BV; ABS; DNV-GL |
| Schutzart (IK) | IK09 Gehäuse |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Klimafestigkeit | entspricht IACS E10 |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
| Feuerbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Mechanische Robustheit | Schocks: 15 Gn für 11 ms Schütz geöffnet; Schocks: 30 Gn für 11 ms Schütz geschlossen; Schwingungen: 4 Gn, 5 - 300 Hz |
| Betriebshöhe | 3.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,200 cm |
| VPE 1 Breite | 14,500 cm |
| VPE 1 Länge | 16,000 cm |
| Verpackungsgewicht (Lbs) | 1,002 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 120 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 135,600 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
