Schneider

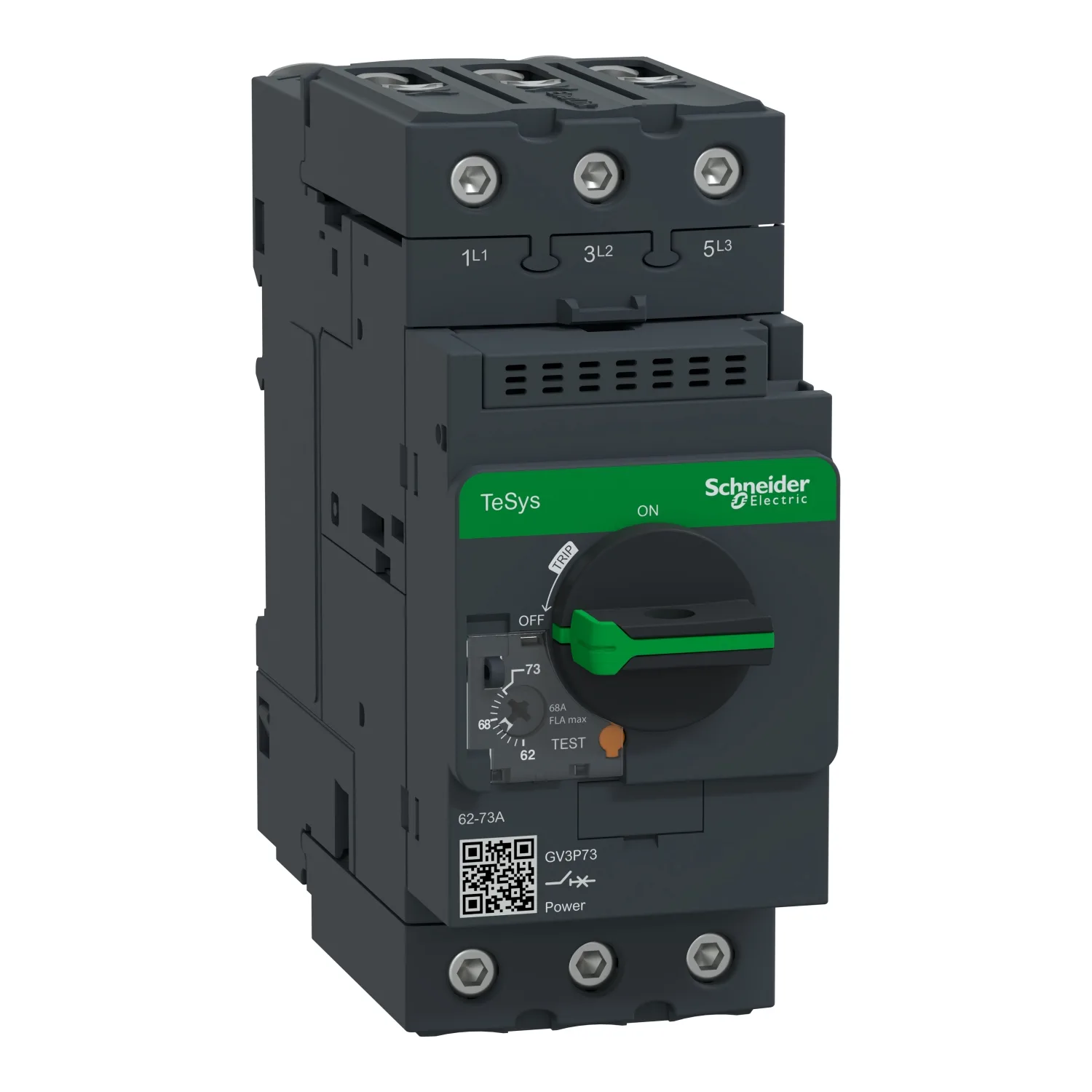

Motorschutzschalter, 3p, 62-73A TH.MAG.
Schneider GV3P73, Motorschutzschalter, 3p, 62-73A TH.MAG.. Kategorie: TeSys Deca - frame 3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:GV3P73
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:370.22 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys Deca
- Produktname
- TeSys GV3
- Produkt- Oder Komponententyp
- Motor-Leistungsschalter
- Kurzbezeichnung Des Geräts
- GV3P
Produktbeschreibung
Motorschutzschalter mit thermischer und magnetischer Auslösung - TeSys GV3. 3-phasig, Nennstrom einstellbar von 62 - 73A für eine Motorleistung von 37kW bei 400V. Normkonform zu IEC/EN 60947-4-1, EC/EN 60947-2, UL 60947-4-1 und CSA C22.2 Nr. 60947-4-1. Eigenschaften: wartungsarme Klemmentechnologie EverLink (abnehmar), optimierten Baubreite von nur 55mm, intern verbaubare Hilfskontakte, blombierbaer Einstellbereich sowie Abschließbarkeit in Aus - Position ohne Zubehör. Für höchste Anforderungen im Bereich des Kurzschlussschutzes. Verwendbar für Motoren aller Energieeffizienz Klassen IE0 - IE4 bis 14 fachem Nennstrom.
Hauptmerkmale
- Neues modernes Design aller Maschinen
- Große Auswahl an GV: magnetisch, thermomagnetisch, verschiedene Größen (GV2, GV3, GV4)
- Einfachere Installation und Bedienung mit Multi-Standard-Schrauben
- Robuste und langlebige Stromverbindung mit EverLink-Klemmen
- Digitales Kundenerlebnis für technische Dokumente
Technische Daten
Hauptmerkmale6
| Baureihe | TeSys Deca |
|---|---|
| Produktname | TeSys GV3 |
| Produkt- Oder Komponententyp | Motor-Leistungsschalter |
| Kurzbezeichnung Des Geräts | GV3P |
| Geräteanwendung | Motorschutz |
| Auslöser-Technologie | Thermomagnetisch |
Zusatzmerkmale29
| Beschreibung Der Pole | 3P |
|---|---|
| Netzwerktyp | AC |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2; AC-3 entspricht IEC 60947-4-1 |
| Netzwerkfrequenz | 50/60 Hz entspricht IEC 60947-2 |
| Motorleistung (kW) | 37 kW bei 400/415 V AC 50/60 Hz; 45 kW bei 500 V AC 50/60 Hz; 55 kW bei 690 V AC 50/60 Hz |
| Ausschaltvermögen | 65 kA Icu bei 230/240 V AC 50/60 Hz; 50 kA Icu bei 400/415 V AC 50/60 Hz; 50 kA Icu bei 440 V AC 50/60 Hz; 12 kA Icu bei 500 V AC 50/60 Hz; 6 kA Icu bei 690 V AC 50/60 Hz |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 % bei 230/240 V AC 50/60 Hz; 60 % bei 400/415 V AC 50/60 Hz; 60 % bei 440 V AC 50/60 Hz; 50 % bei 500 V AC 50/60 Hz; 50 % bei 690 V AC 50/60 Hz |
| Steuerungstyp | Drehgriff |
| [In] Bemessungsstrom | 73 A |
| Einstellbereich Für Thermischen Schutz | 62…73 A entspricht IEC 60947-2 |
| Magnetischer Auslösestrom | 1120 A |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 73 A entspricht IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 690 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Phasenausfall-Empfindlichkeit | Ja entspricht IEC 60947-4-1 |
| Eignung Für Isolation | Ja entspricht IEC 60947-1 |
| Verlustleistung Pro Pol | 8 W |
| Mechanische Lebensdauer | 50000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen für AC-3 bei 415 V Zoll |
| Nennleistung | Unterbrechungsfrei entspricht IEC 60947-4-1 |
| [M] Anzugsdrehmoment | 5 Nm - auf Schraubklemme |
| Befestigungsmodus | 35 mm symmetrische DIN-Schiene: geklippt; Platte: geschraubt (mit 3 x M4-Schrauben) |
| Montageposition | Horizontal; Vertikal |
| Breite | 55 mm |
| Höhe | 132 mm |
| Tiefe | 136 mm |
| Produktgewicht | 0,96 kg |
| Farbe | Dunkelgrau |
Montage10
| Normen | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1; IEC/EN 60335-1:Clause 30.2; IEC/EN 60335-2-40:Annex JJ |
|---|---|
| Produktzertifizierungen | CB-Regelung; CE; UKCA; CCC; cULus; EAC; ATEX; LROS (Lloyds register of shipping); BV; ABS; DNV-GL |
| Schutzart (IK) | IK09 Gehäuse |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Klimafestigkeit | entspricht IACS E10 |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
| Feuerbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Mechanische Robustheit | Schocks: 5 Gn für 11 ms Schütz geöffnet; Schocks: 30 Gn für 11 ms Schütz geschlossen; Schwingungen: 4 Gn, 5 - 300 Hz |
| Betriebshöhe | 3.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,800 cm |
| VPE 1 Breite | 14,800 cm |
| VPE 1 Länge | 16,000 cm |
| Verpackungsgewicht (Lbs) | 1,007 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 120 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 130,480 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
