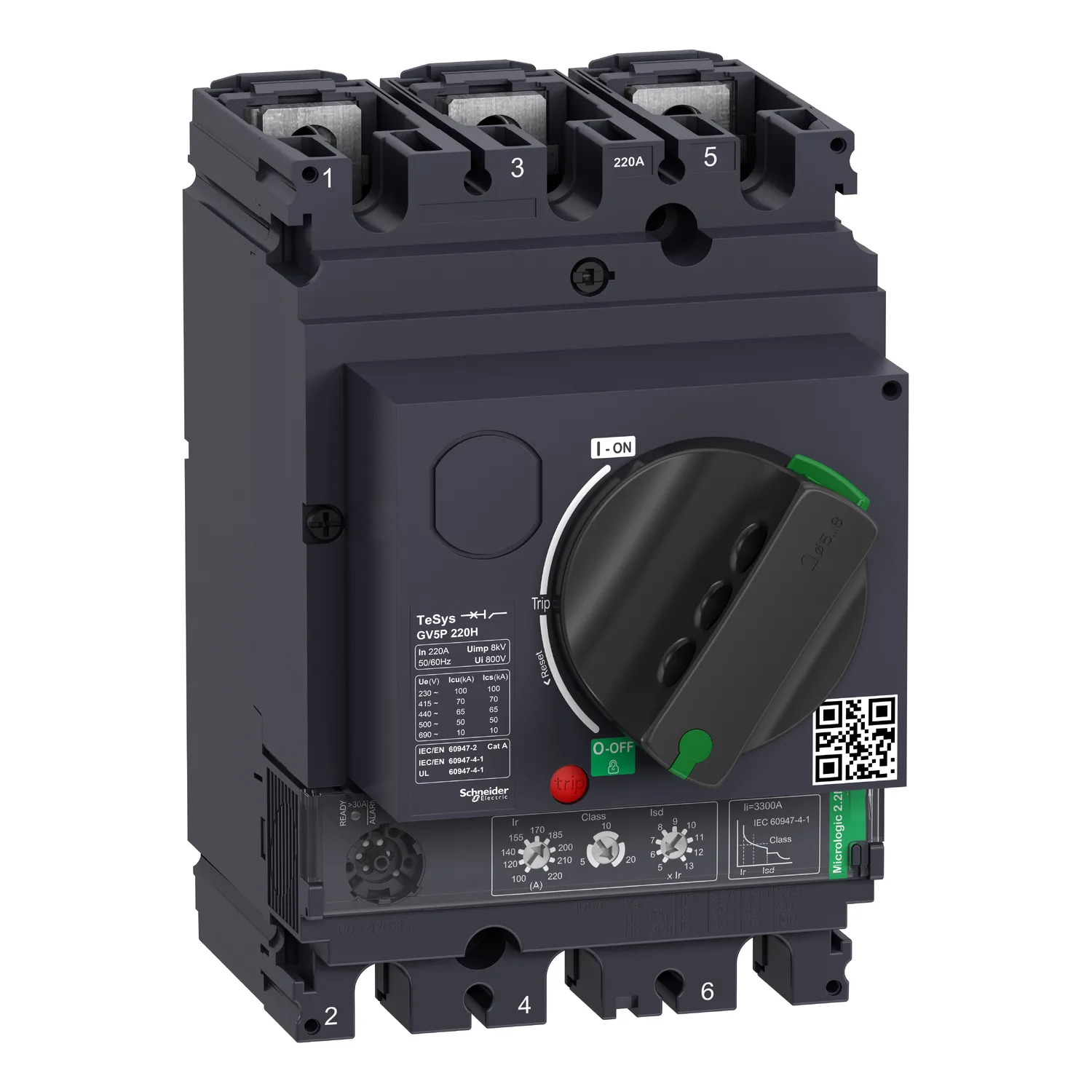

Motorschutzschalter, TeSys GV5, 3P, 220A, Icu 70kA, thermomagnetisch
Schneider GV5P220H, Motorschutzschalter, TeSys GV5, 3P, 220A, Icu 70kA, thermomagnetisch. Kategorie: TeSys Giga circuit-breakers. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:GV5P220H
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,102.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Kurzbezeichnung Des Geräts
- GV5P
- Produktname
- TeSys GV5; TeSys Giga
- Produkt- Oder Komponententyp
- Motor-Leistungsschalter
Produktbeschreibung
TeSys GV Motorschutzschalter, 3 Pole (3P), 220A/690V, für den Schutz von 3-Phasen-Motoren 90-110kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 100-220A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), RoHS/REACH-konform.
Hauptmerkmale
- Neues modernes Design aller Maschinen
- Große Auswahl an GV: magnetisch, thermomagnetisch, verschiedene Größen (GV5, GV6)
- Einfachere Installation und Bedienung mit Multi-Standard-Schrauben
- Sichere und langlebige Stromverbindung mit EverLink-Klemmen
- Digitales Kundenerlebnis für technische Dokumente
Technische Daten
Hauptmerkmale6
| Baureihe | TeSys |
|---|---|
| Kurzbezeichnung Des Geräts | GV5P |
| Produktname | TeSys GV5; TeSys Giga |
| Produkt- Oder Komponententyp | Motor-Leistungsschalter |
| Geräteanwendung | Motorschutz |
| Auslöser-Technologie | Elektronisch |
Zusatzmerkmale29
| Beschreibung Der Pole | 3P |
|---|---|
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 |
| Motorleistung (kW) | 90…110 kW bei 400/415 V AC 50/60 Hz; 110 kW bei 500 V AC 50/60 Hz; 110…132 kW bei 660/690 V AC 50/60 Hz |
| Ausschaltvermögen | 70 kA Icu bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 10 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 % bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 % bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Steuerungstyp | Direkter Drehgriff |
| [In] Bemessungsstrom | 220 A bei 65 °C |
| Magnetischer Auslösestrom | 3300 A |
| Bed. Bemess.-Kurzschl.-Strom | 60 kA bei 440 V |
| [Ue] Betriebsbemessungsspannung | 690 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 220 A entspricht IEC 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Verlustleistung Pro Pol | 17,6 W |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 5000 Zyklen für AC-3 bei 415 V Öffnung; 5000 Zyklen für AC-3 bei 415 V Schließung |
| Max. Betriebsrate | 25 cyc/h |
| Nennleistung | Kontinuierlich |
| Anschlussraster | 35 mm ohne Spreizhalter |
| Anschlüsse - Klemmen | Schienen; Kabelschuhe |
| [M] Anzugsdrehmoment | 15 Nm M8 Schraubentyp |
| Mechanische Robustheit | Schwingungen: +/-1 mm 2 - 13,2 Hz entspricht IEC 60068-2-6; Schwingungen: 0,7 Gn 13,2 - 100 Hz entspricht IEC 60068-2-6 |
| Phasenausfall-Empfindlichkeit | Ja entspricht IEC 60947-4-1 |
| Höhe | 161 mm |
| Breite | 105 mm |
| Tiefe | 155 mm |
| Produktgewicht | 2,6 kg |
| Farbe | Anthrazitfarben (RAL 7016) |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
Montage9
| Normen | EN/IEC 60947-1; EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1 |
|---|---|
| Produktzertifizierungen | IECEE CB-Schema; EAC (ausstehend) |
| Klimafestigkeit | entspricht IACS E10 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Feuerbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Betriebshöhe | 5.000 m |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 19,1 cm |
| VPE 1 Breite | 11,8 cm |
| VPE 1 Länge | 17,0 cm |
| Verpackungsgewicht (Lbs) | 2,9 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 40,0 cm |
| VPE 2 Länge | 60,0 cm |
| VPE 2 Gewicht | 18,1 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
