Schneider

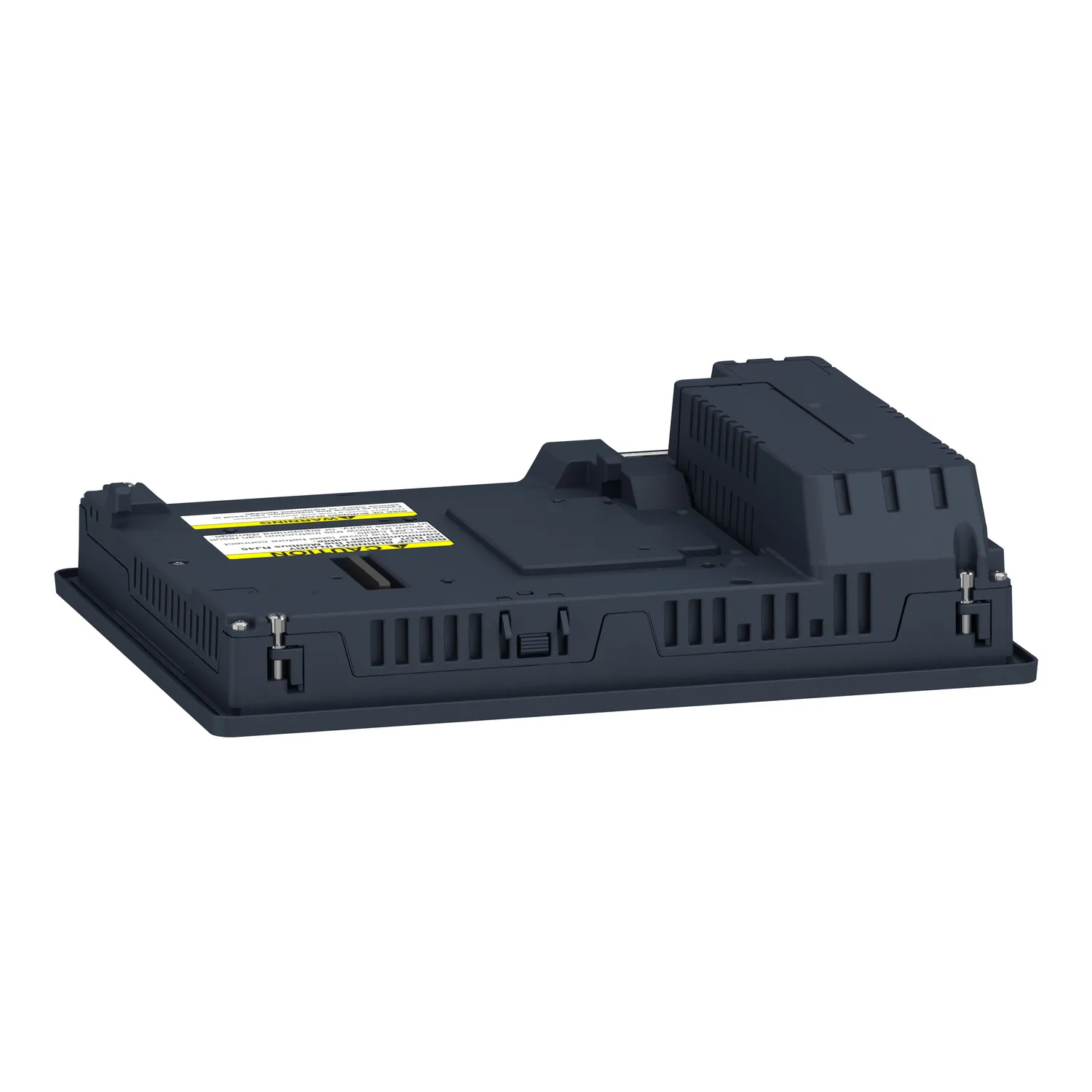

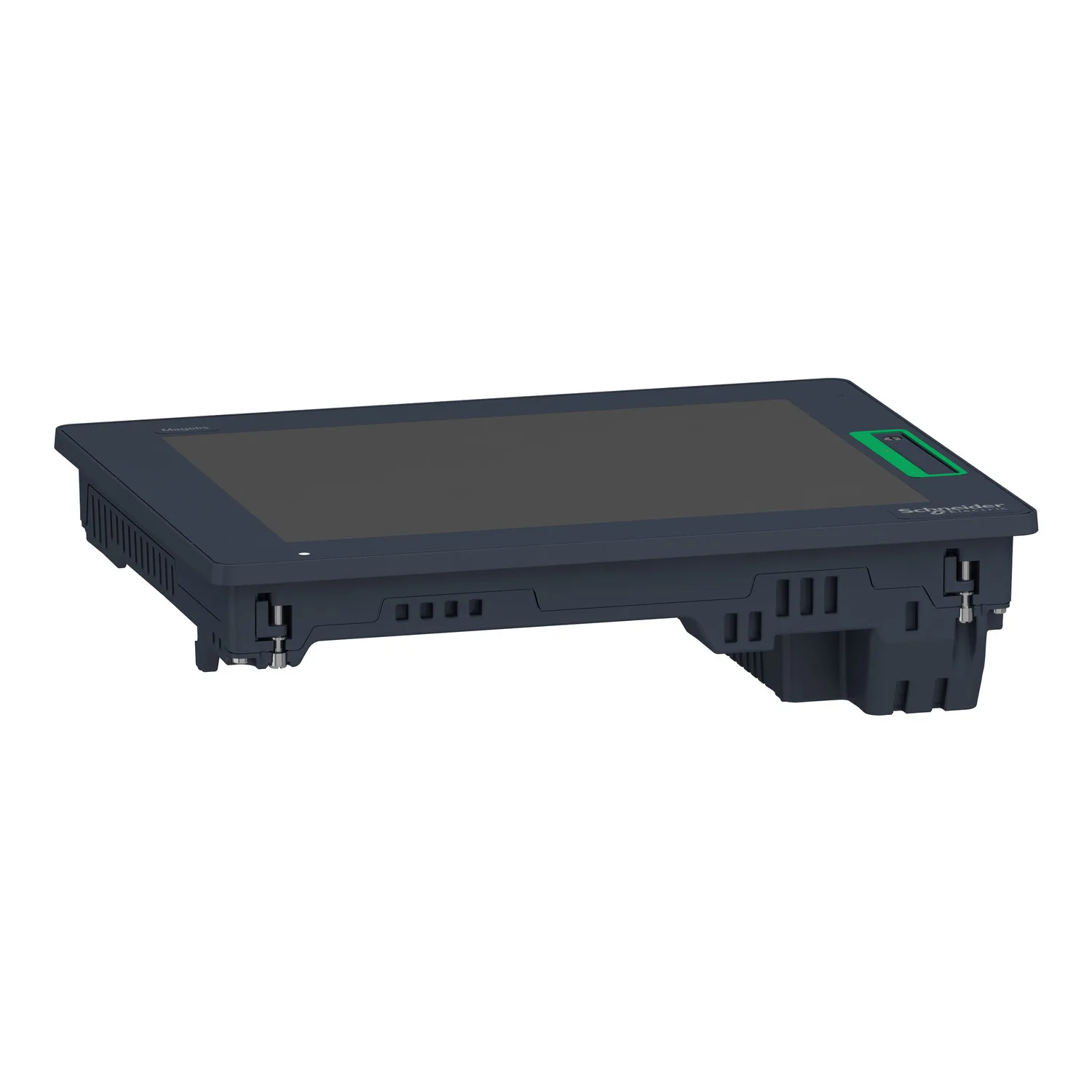

Display 10,4" Touch Smart Display SVGA
Schneider HMIDT542, Display 10,4" Touch Smart Display SVGA. Kategorie: Harmony GTU. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:HMIDT542
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,500.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony GTU
- Klemmen-Typ
- Touchscreen-Display
- Produkt- Oder Komponententyp
- Flachbildschirm
- Nennhilfsspannung [UH,nom]
- 12 - 24 V DC Netzteil
Produktbeschreibung
Universal-Displaymodule. 7 Zoll bis 9 Zoll. Smart Display. Dateneingabe Touchscreen, Displaytyp 800×600 PixelSVGA 10,4- 4/3Standard, Farbanzahl 16M, Optionen USB vorne(A + Mini-B)Helligkeitssensor,Scaler, Typ Touchscreen Multi,resistiv. Alle Anzeigemodule sind mit allen Gehäusemodulen kompatibel.
Technische Daten
Hauptmerkmale7
| Baureihe | Harmony GTU |
|---|---|
| Klemmen-Typ | Touchscreen-Display |
| Produkt- Oder Komponententyp | Flachbildschirm |
| Nennhilfsspannung [UH,nom] | 12 - 24 V DC Netzteil |
| Versorgungsspannungsgrenzen | 10,8…28,8 V |
| Leistungsaufnahme In W | 15 W |
| Einschaltstrom | 30 A |
Zusatzmerkmale18
| Integrierte Schnittstellen | USB 2.0 Typ A; USB 2.0 Typ Mini-B |
|---|---|
| Auslöseeinheitstyp | 1024 x 1024 |
| Pixelauflösung | 800 x 600 |
| Displaygröße | 26,42 cm |
| Seitenverhältnis | 4:3 |
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Displayauflösung | 800 x 600 Pixel (SVGA) |
| Anzeigefarbe | 16 Millionen Farben |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden |
| Touch Panel | Resistiver, analoger Multi-Touchscreen |
| Funktion Verfügbar | Helligkeitssensor |
| Kühlungstyp | Natürliche Konvektion |
| Installationstyp | Innenmontage |
| Abmessungen Des Ausschnitts | 259 (+ 1/- 0) x 201 (+ 1/- 0) mm |
| Breite | 272,5 mm |
| Höhe | 214,5 mm |
| Tiefe | 67 mm |
| Produktgewicht | 2,7 kg |
Montage11
| Schutzart (IP) | Frontplatte: IP66; Frontplatte: IP67 |
|---|---|
| Schutzart (NEMA) | NEMA 4X Frontplatte |
| Normen | UL 508; ANSI/ISA 12-12-01; Klasse I Division 2 CSA C22.2 Nr. 213; CSA C22.2 No 142; IEC 61132-2 |
| Produktzertifizierungen | CULus; CE; KC; RCM; UKCA; UKEX |
| Umgebungstemperatur Bei Betrieb | 0…60 °C entspricht IEC 61131-2 |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Vibrationsfestigkeit | 3,5 mm, konstante Amplitude (f = 5…9 Hz) entspricht IEC 61131-2; 9,8 m/s² (f = 9…150 Hz) entspricht IEC 61131-2 |
| Stoßfestigkeit | 147 m/s² entspricht IEC 61131-2 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 19,500 cm |
| VPE 1 Breite | 34,000 cm |
| VPE 1 Länge | 37,500 cm |
| Verpackungsgewicht (Lbs) | 3,729 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 42,500 cm |
| VPE 2 Breite | 35,500 cm |
| VPE 2 Länge | 46,000 cm |
| VPE 2 Gewicht | 8,667 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 20 |
| VPE 3 Höhe | 100,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 92,670 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
