Schneider

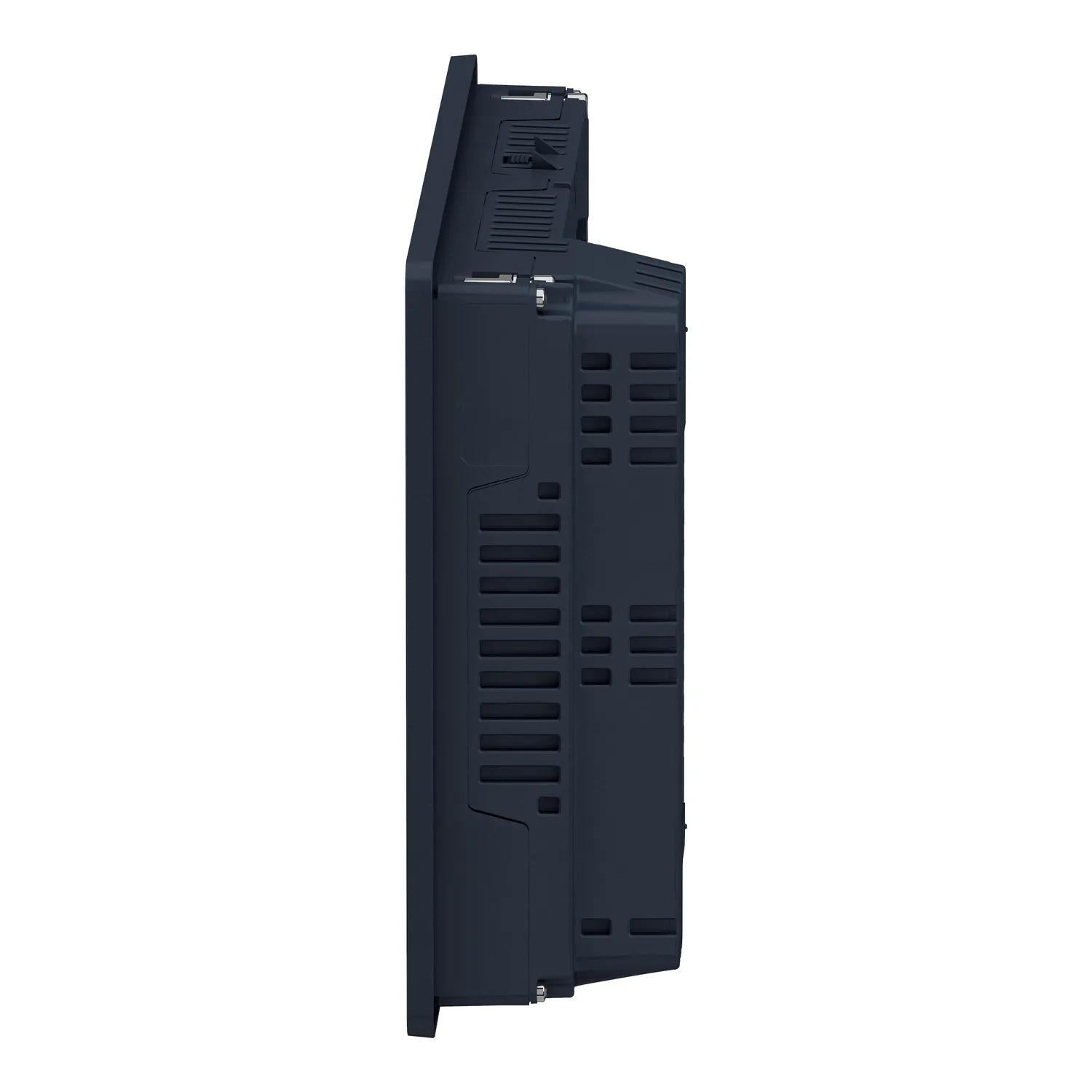

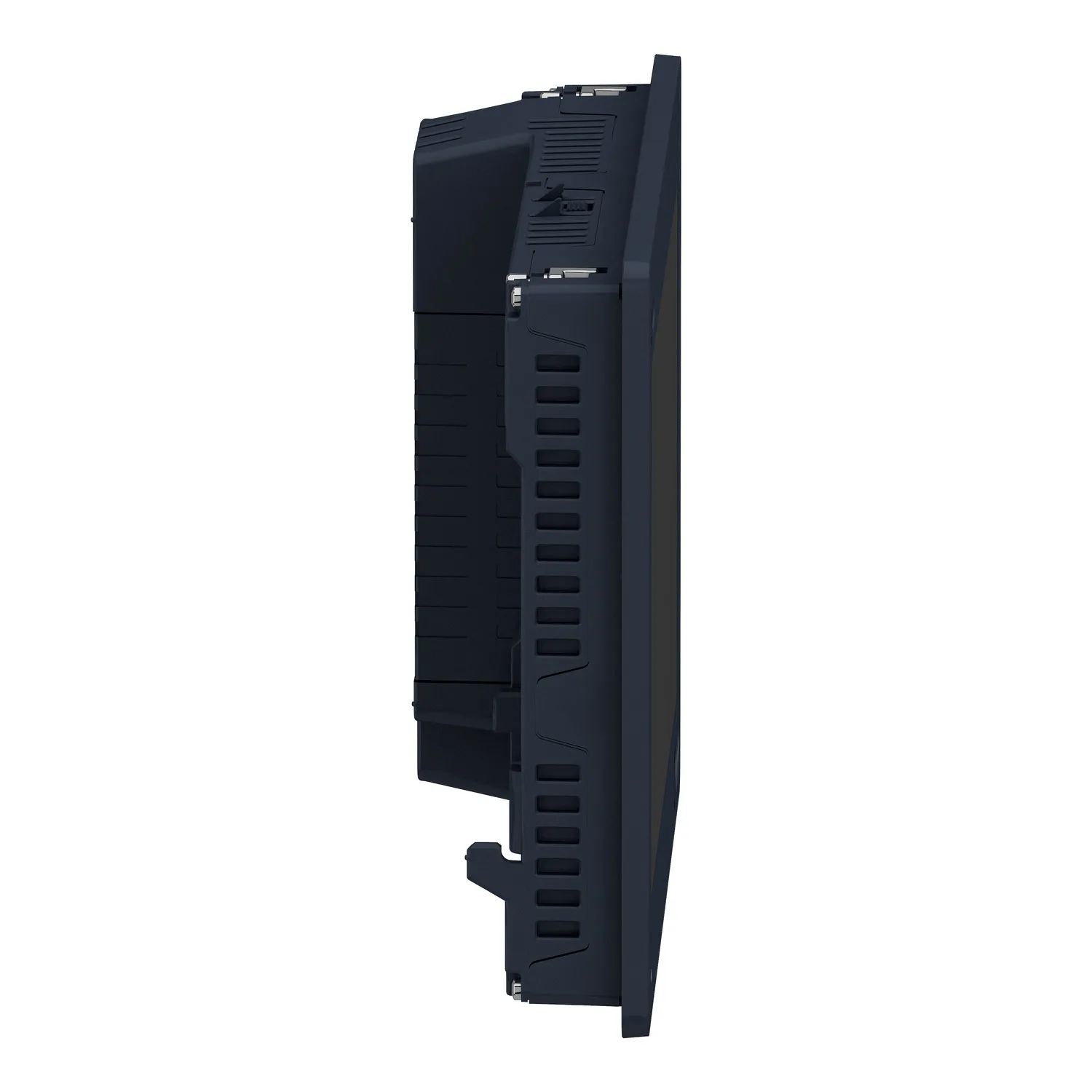

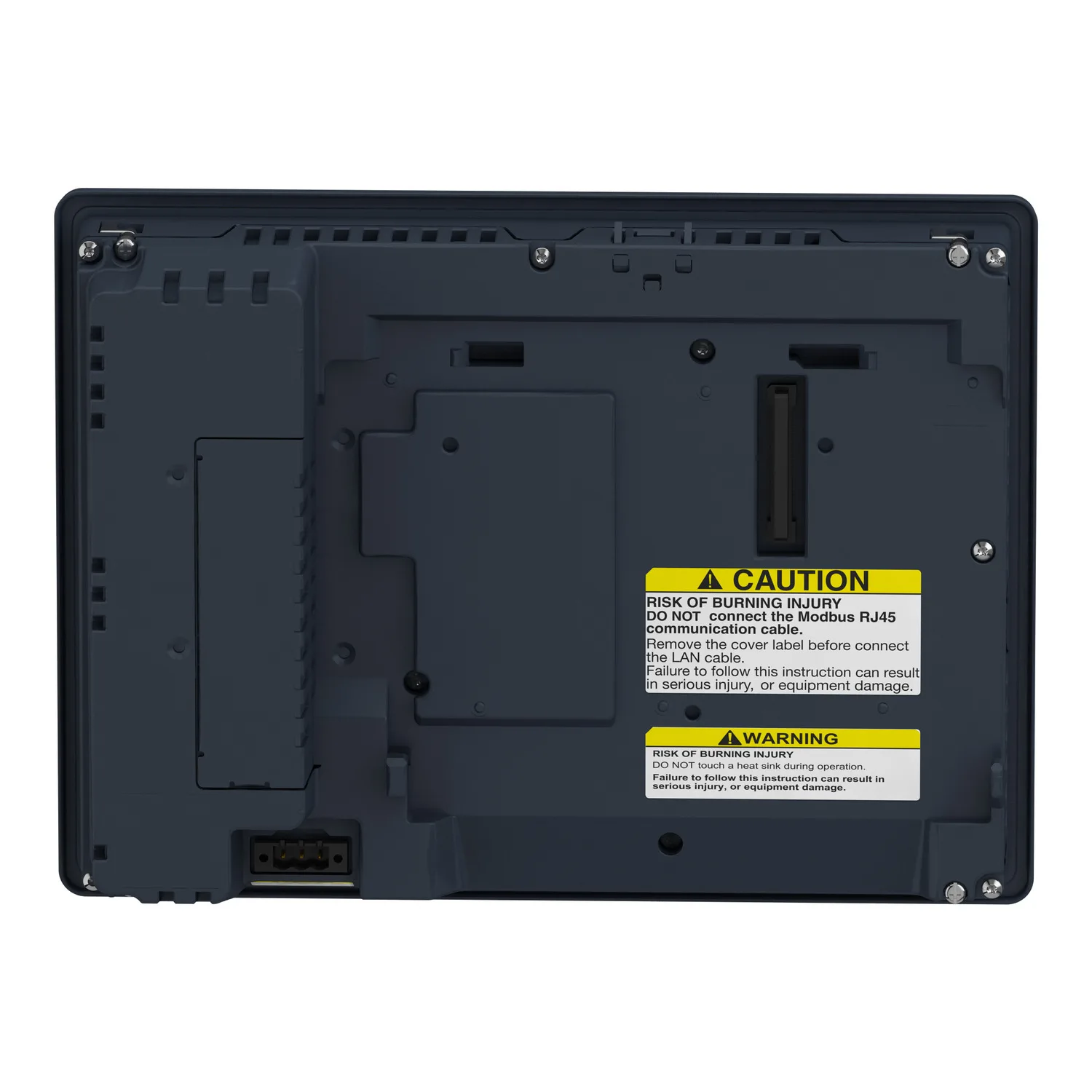

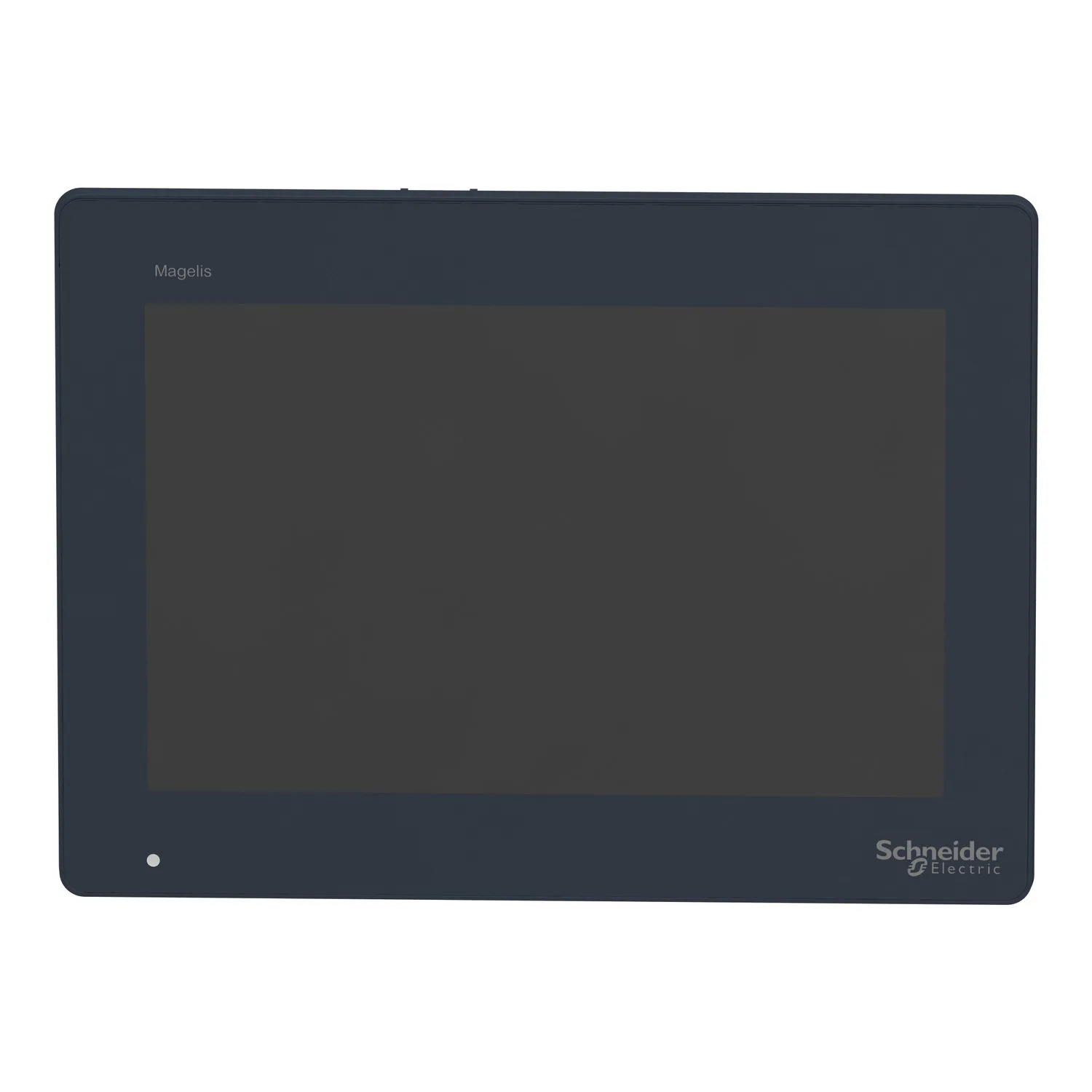

Display 10" W Touch Advanced Display WXGA
Schneider HMIDT551, Display 10" W Touch Advanced Display WXGA. Kategorie: Harmony GTU. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:HMIDT551
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,672.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony GTU
- Klemmen-Typ
- Touchscreen-Display
- Produkt- Oder Komponententyp
- Erhabener Touchscreen
- Nennhilfsspannung [UH,nom]
- 12 - 24 V DC Netzteil
Produktbeschreibung
Universal-Displaymodule. 7 Zoll bis 9 Zoll. Advanced Display. Dateneingabe Touchscreen, Displaytyp 1280×800 PixelWXGA 10- wide, Farbanzahl 262K, Optionen nein, Typ Touchscreen Single,resistiv. Alle Anzeigemodule sind mit allen Gehäusemodulen kompatibel.
Technische Daten
Hauptmerkmale7
| Baureihe | Harmony GTU |
|---|---|
| Klemmen-Typ | Touchscreen-Display |
| Produkt- Oder Komponententyp | Erhabener Touchscreen |
| Nennhilfsspannung [UH,nom] | 12 - 24 V DC Netzteil |
| Versorgungsspannungsgrenzen | 10,8…28,8 V |
| Leistungsaufnahme In W | 6,5 W |
| Einschaltstrom | 30 A |
Zusatzmerkmale16
| Auslöseeinheitstyp | 1024 x 1024 |
|---|---|
| Pixelauflösung | 1280 x 800 |
| Displaygröße | 10,1 Zoll |
| Seitenverhältnis | 4:3 |
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Displayauflösung | 1280 x 800 Pixel (WVGA) |
| Anzeigefarbe | 262144 Farben |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden |
| Touch Panel | Resistiver, analoger Single-Touchscreen |
| Kühlungstyp | Natürliche Konvektion |
| Installationstyp | Innenmontage |
| Abmessungen Des Ausschnitts | 255 (+ 1/- 0) x 185 (+ 1/- 0) mm |
| Breite | 268,5 mm |
| Höhe | 198,5 mm |
| Tiefe | 67 mm |
| Produktgewicht | 2,5 kg |
Montage11
| Schutzart (IP) | Frontplatte: IP66; Frontplatte: IP67 |
|---|---|
| Schutzart (NEMA) | NEMA 4X Frontplatte |
| Normen | UL 508; ANSI/ISA 12-12-01; Klasse I Division 2 CSA C22.2 Nr. 213; CSA C22.2 No 142; IEC 61132-2 |
| Produktzertifizierungen | RCM; CULus; KC; CE; UKCA; UKEX |
| Umgebungstemperatur Bei Betrieb | 0…60 °C entspricht IEC 61131-2 |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Vibrationsfestigkeit | 3,5 mm, konstante Amplitude (f = 5…9 Hz) entspricht IEC 61131-2; 9,8 m/s² (f = 9…150 Hz) entspricht IEC 61131-2 |
| Stoßfestigkeit | 147 m/s² entspricht IEC 61131-2 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 20,000 cm |
| VPE 1 Breite | 34,000 cm |
| VPE 1 Länge | 38,000 cm |
| Verpackungsgewicht (Lbs) | 3,553 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 42,500 cm |
| VPE 2 Breite | 35,500 cm |
| VPE 2 Länge | 45,000 cm |
| VPE 2 Gewicht | 8,144 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 20 |
| VPE 3 Höhe | 100,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 96,440 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
