Schneider
Optimized Touchpanel 320x240 Pixel QVGA- 3,5" TFT, 64 MB
Nicht im Verkauf

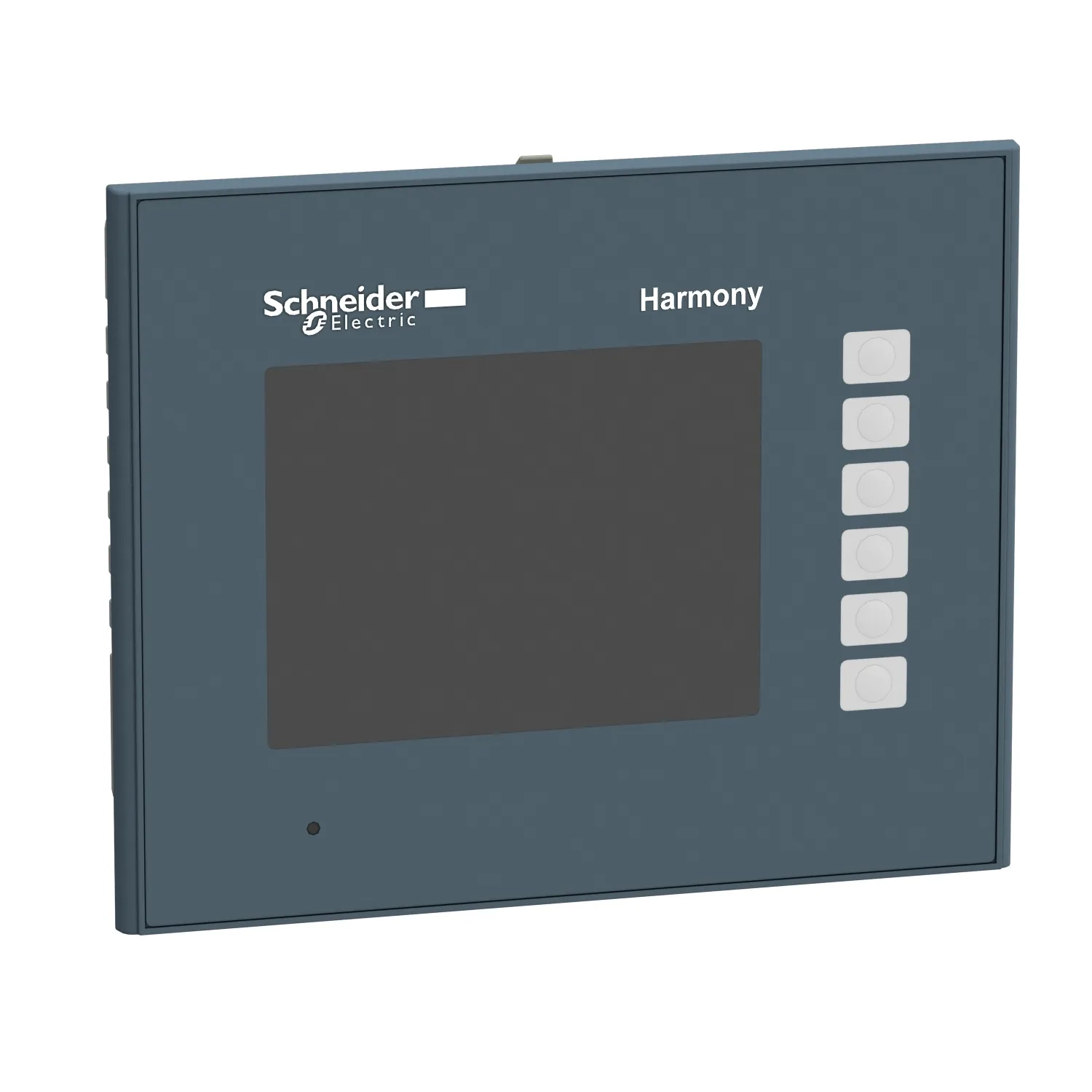

Schneider HMIGTO1300, Optimized Touchpanel 320x240 Pixel QVGA- 3,5" TFT, 64 MB. Kategorie: Harmony HMI GTO. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:HMIGTO1300
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony GTO
- Produkt- Oder Komponententyp
- Erhabener Touchscreen
- Anzeigefarbe
- 65.536 Farben
- Displaygröße
- 3,5 Zoll
Produktbeschreibung
Touch-Bedienpanel 320 X 240 Pixel QVGA - 3,5" TFT - 64 MB
Technische Daten
Hauptmerkmale9
| Baureihe | Harmony GTO |
|---|---|
| Produkt- Oder Komponententyp | Erhabener Touchscreen |
| Anzeigefarbe | 65.536 Farben |
| Displaygröße | 3,5 Zoll |
| Versorgung | Externe Quelle |
| Steuertastentyp | 6 Anwendung wird mithilfe von Vijeo Designer festgelegt Drucktaster Schlüssel F1 - F6 |
| Batterietyp | Lithium Batterie für internes RAM, Autonomie: 100 Tage, Ladezeit = 5 d, Batteriedauer = 10 Jahre |
| Prozessorname | ARM926EJ-S |
| Softwarepaket | Vijeo Designer |
Zusatzmerkmale26
| Klemmen-Typ | Touchscreen-Display |
|---|---|
| Displaytyp | Farb-TFT LCD m Rückbeleuchtg |
| Displayauflösung | 320 x 240 Pixel QVGA |
| Berührungsempfindl Bereich | 1024 x 1024 |
| Touch Panel | Widerstandsschicht, 1000000 Zyklen |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden weiß bei 25 °C |
| Helligkeit | 16 Ebenen - Steuerung über Touchpanel; 16 Ebenen - Steuerung durch Software |
| Zeichensatz | Chinesisch (vereinf Chin); ASCII (europäische Zeichen); Japanisch (ANK, Kanji); Koreanisch; Taiwanesisch (traditionelles Chinesisch) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Versorgungsspannungsgrenzen | 19,2…28,8 V |
| Einschaltstrom | 30 A |
| Max. Leistungsaufnahme In W | 5,2 W Wenn keine externen Geräte mit Strom versorgt werden; 4,2 W Wenn Hintergrundbeleuchtung AUS ist; 4,3 W Wenn Hintergrundbeleuchtung gedimmt wird; 9,6 W |
| Lokale Signalisierung | LED-Statusanzeige grün, Dauerlicht für Offline; LED-Statusanzeige grün, Dauerlicht für Betrieb; LED-Statusanzeige orange, Blitzlicht für Software Start-up; LED-Statusanzeige rot, Dauerlicht für Spannungsversorgung (ON); LED-Statusanzeige klar, ausgeblendet für Spannungsversorgung (AUS) |
| Speicherbeschreibung | Flash EPROM, 64 MB |
| Daten Gesichert | 128 kB internes RAM (SRAM) |
| Ladbare Protokolle | Schneider Electric Modicon Modbus; Schneider Electric Modicon Uni-TE; Schneider Electric Modicon Modbus Plus; Schneider Electric Modicon FIPWAY; Mitsubishi Melsec Fremdprotokolle; Omron Sysmac Fremdprotokolle; Rockwell Automation Allen-Bradley Fremdprotokolle; Siemens Simatic Fremdprotokolle |
| Integrierte Verbindungsart | COM1 serielle Verbindung SUB-D 9, Schnittstelle: RS232C, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 187,5 kbps kompatibel mit Siemens MPI; USB 2.0 Typ A; USB 2.0 Typ Mini-B |
| Produktmontage | Bündiger Einbau |
| Befestigungsmodus | Mit 4 Schraubklemmen |
| Material Der Vorderseite | PPT |
| Gehäusematerial | PPT |
| Kühlungstyp | Natürliche Konvektion |
| Breite | 132 mm |
| Höhe | 106 mm |
| Tiefe | 42 mm |
| Produktgewicht | 0,4 kg |
Montage11
| Normen | UL 508; IEC 61131-2; IEC 61000-6-2 |
|---|---|
| Produktzertifizierungen | C-Tick; cULus; CE; KCC; UKCA; UKEX |
| Umgebungstemperatur Bei Betrieb | 0…50 °C |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % Betauung nicht zulässig |
| Betriebshöhe | < 2.000 m |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 60529; IP65 (Frontplatte) entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 4X Frontplatte (Innenanwendung) |
| Stoßfestigkeit | 147 m/s² 3 Stöße in jede Richtung X, Y und Z entspricht IEC 61131-2 |
| Vibrationsfestigkeit | 9,8 m/s² (f = 9…150 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2; 3,5 mm (f = 5…9 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV Kontaktentladung entspricht IEC 61000-4-2 Level 3 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 12,500 cm |
| VPE 1 Breite | 18,500 cm |
| VPE 1 Länge | 21,000 cm |
| Verpackungsgewicht (Lbs) | 669,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,555 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
