Schneider

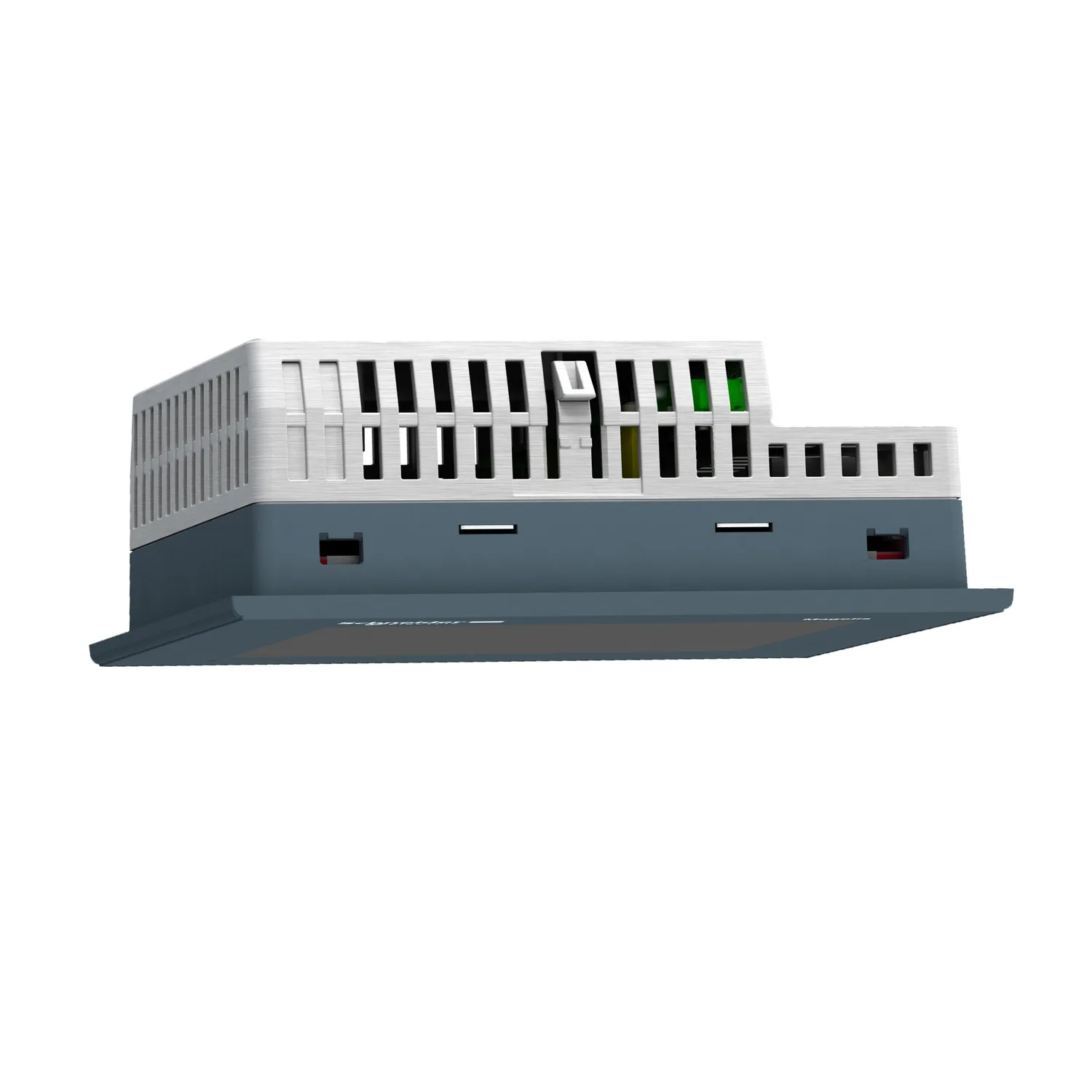

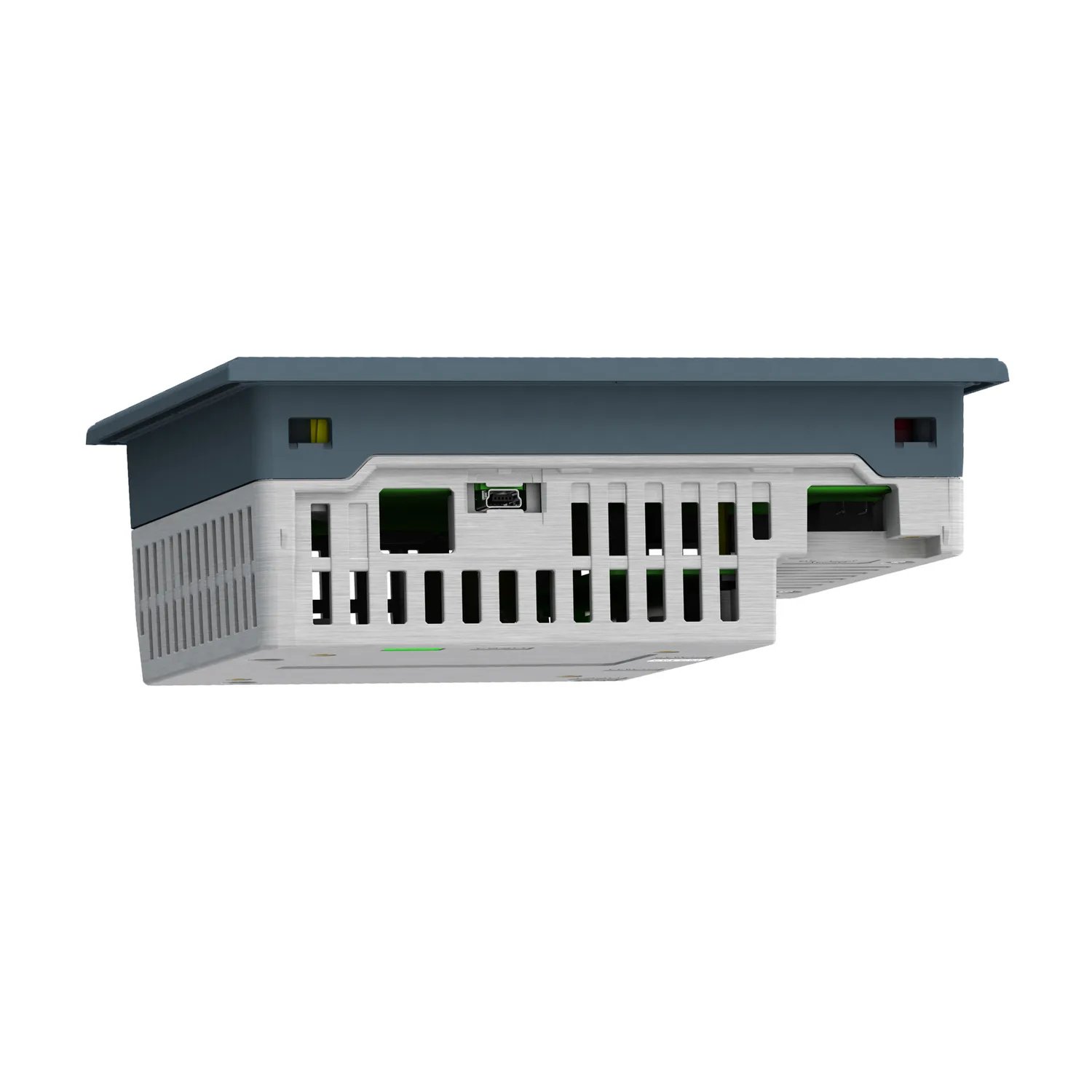

Optimized Touchpanel 320x240 Pixel QVGA- 5,7" TFT, 64 MB
Schneider HMIGTO2300, Optimized Touchpanel 320x240 Pixel QVGA- 5,7" TFT, 64 MB. Kategorie: Harmony HMI GTO. Auf Lager.
- Referenz:HMIGTO2300
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:1,433.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony GTO
- Produkt- Oder Komponententyp
- Erhabener Touchscreen
- Anzeigefarbe
- 65.536 Farben
- Displaygröße
- 5,7 Zoll
Produktbeschreibung
Diese Magelis GTO IP65 Touchscreen-Bedienoberfläche (HMI) wird mit 24V DC versorgt, verfügt über ein 5.7" Farb-TFT-LCD-Display, 320 x 240 Pixel (QVGA) und 64MB EPROM. Sie hat außerdem 1 Host- + 1 Mini-B-USB-Anschluss, 1 RS232C-Anschluss und 1 RS485-Anschluss. Sie ist ideal für optimierte Information und Kommunikation mit Automatisierungssystemen in Industrie und Infrastruktur wie Kompaktmaschinen, Handhabungssystemen, Lebensmittel- und Getränkeindustrie sowie Pharmazeutische Industrie. Der Bildschirm zeigt Textnachrichten, grafische Objekte und Mimik-Diagramme sowie Steuerung und Konfiguration von Daten an. Ihr RS485-Host-Anschluss macht sie ideal zur Überwachung und Steuerung einfacher Systeme und Maschinen. Sie ist leicht programmierbar mit Vijeo Designer, wobei nahezu keine Codierung erforderlich ist.
Hauptmerkmale
- "Exzellente Bildschirmauflösung"
- "Touchscreen zur Anzeige synoptischer Ansichten"
- "Mehrfarbige Status-LED zur Anzeige des Betriebszustands des Panels"
- "Einfache Installation und Bedienung"
- "Einfache Umweltanpassung"
Technische Daten
Hauptmerkmale8
| Baureihe | Harmony GTO |
|---|---|
| Produkt- Oder Komponententyp | Erhabener Touchscreen |
| Anzeigefarbe | 65.536 Farben |
| Displaygröße | 5,7 Zoll |
| Versorgung | Externe Quelle |
| Batterietyp | Lithium Batterie für internes RAM, Autonomie: 100 Tage, Ladezeit = 5 d, Batteriedauer = 10 Jahre |
| Prozessorname | ARM926EJ-S |
| Softwarepaket | Vijeo Designer |
Zusatzmerkmale26
| Klemmen-Typ | Touchscreen-Display |
|---|---|
| Displaytyp | Farb-TFT LCD m Rückbeleuchtg |
| Displayauflösung | 320 x 240 Pixel QVGA |
| Berührungsempfindl Bereich | 1024 x 1024 |
| Touch Panel | Widerstandsschicht, 1000000 Zyklen |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden weiß bei 25 °C |
| Helligkeit | 16 Ebenen - Steuerung über Touchpanel; 16 Ebenen - Steuerung durch Software |
| Zeichensatz | Chinesisch (vereinf Chin); Koreanisch; ASCII (europäische Zeichen); Japanisch (ANK, Kanji); Taiwanesisch (traditionelles Chinesisch) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Versorgungsspannungsgrenzen | 19,2…28,8 V |
| Einschaltstrom | 30 A |
| Max. Leistungsaufnahme In W | 6,5 W Wenn keine externen Geräte mit Strom versorgt werden; 4,5 W Wenn Hintergrundbeleuchtung AUS ist; 5 W Wenn Hintergrundbeleuchtung gedimmt wird; 10,5 W |
| Lokale Signalisierung | LED-Statusanzeige grün, Dauerlicht für Offline; LED-Statusanzeige grün, Dauerlicht für Betrieb; LED-Statusanzeige orange, Blitzlicht für Software Start-up; LED-Statusanzeige rot, Dauerlicht für Spannungsversorgung (ON); LED-Statusanzeige klar, ausgeblendet für Spannungsversorgung (AUS); COM2 LED gelb, Dauerlicht für Daten werden übertragen; COM2 LED gelb, ausgeblendet für keine Datenübertragung; L |
| Speicherbeschreibung | Flash EPROM, 64 MB |
| Daten Gesichert | 128 kB internes RAM (SRAM) |
| Ladbare Protokolle | Schneider Electric Modicon Modbus; Schneider Electric Modicon Uni-TE; Schneider Electric Modicon Modbus Plus; Schneider Electric Modicon FIPWAY; Mitsubishi Melsec Fremdprotokolle; Omron Sysmac Fremdprotokolle; Rockwell Automation Allen-Bradley Fremdprotokolle; Siemens Simatic Fremdprotokolle |
| Integrierte Verbindungsart | COM1 serielle Verbindung SUB-D 9, Schnittstelle: RS232C, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 187,5 kbps kompatibel mit Siemens MPI; USB 2.0 Typ A; USB 2.0 Typ Mini-B |
| Produktmontage | Bündiger Einbau |
| Befestigungsmodus | Mit 4 Schraubklemmen |
| Material Der Vorderseite | PPT |
| Gehäusematerial | PPT |
| Kühlungstyp | Natürliche Konvektion |
| Breite | 169,5 mm |
| Höhe | 137 mm |
| Tiefe | 59,5 mm |
| Produktgewicht | 0,8 kg |
Montage11
| Normen | IEC 61000-6-2; UL 508; IEC 61131-2 |
|---|---|
| Produktzertifizierungen | KCC; CE; cULus; C-Tick; UKCA; UKEX |
| Umgebungstemperatur Bei Betrieb | 0…50 °C |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % Betauung nicht zulässig |
| Betriebshöhe | < 2.000 m |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 60529; IP65 (Frontplatte) entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 4X Frontplatte (Innenanwendung) |
| Stoßfestigkeit | 147 m/s² 3 Stöße in jede Richtung X, Y und Z entspricht IEC 61131-2 |
| Vibrationsfestigkeit | 3,5 mm (f = 5…9 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2; 1 Gn (f = 9…150 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV Kontaktentladung entspricht IEC 61000-4-2 Level 3 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 14,500 cm |
| VPE 1 Breite | 18,500 cm |
| VPE 1 Länge | 24,000 cm |
| Verpackungsgewicht (Lbs) | 1,063 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,100 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 64 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 93,657 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
