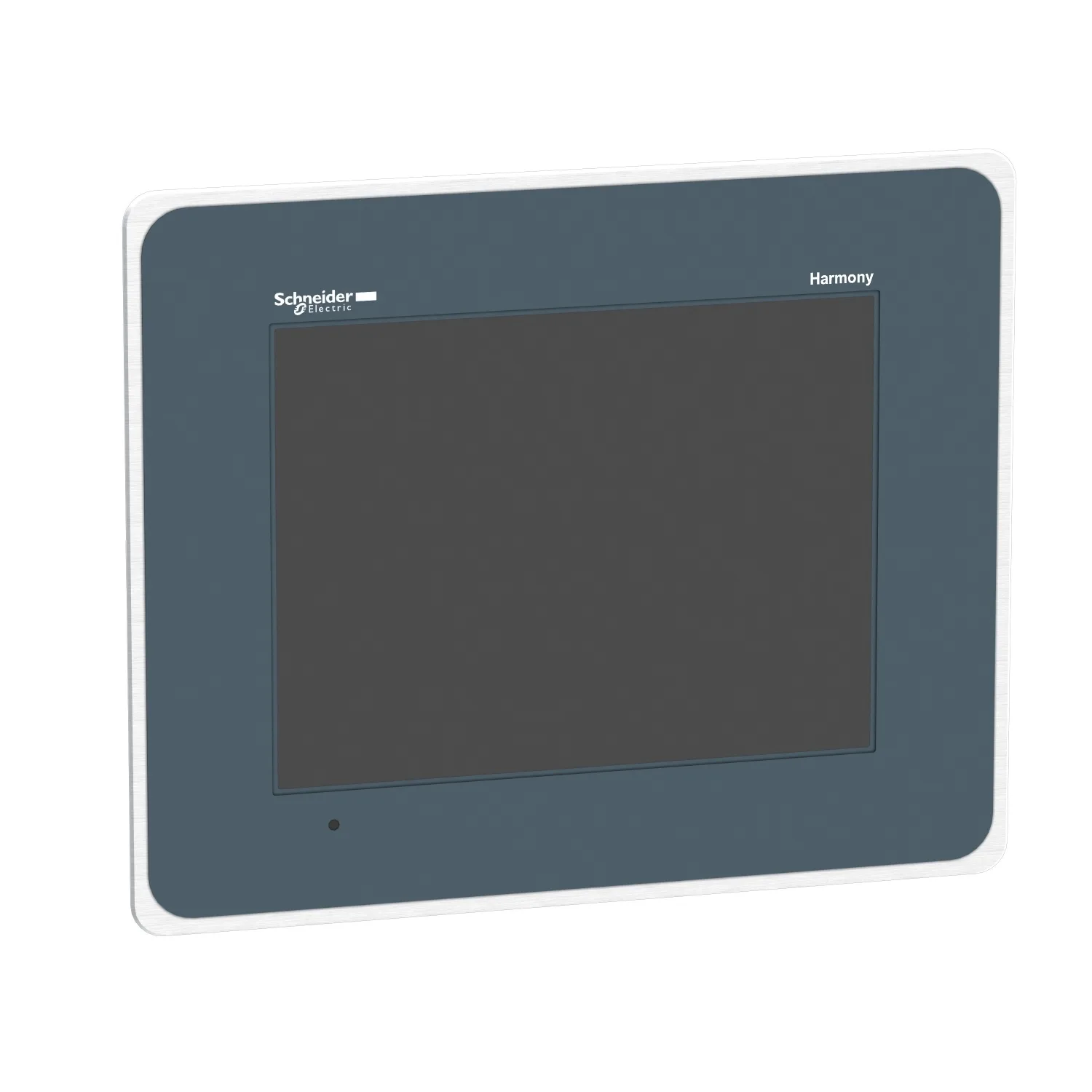

Optimized Touchpanel, Edelstahl, 640x480 Pixel VGA- 10,4" TFT, 96 MB
Schneider HMIGTO5315, Optimized Touchpanel, Edelstahl, 640x480 Pixel VGA- 10,4" TFT, 96 MB. Kategorie: Harmony HMI GTO. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:HMIGTO5315
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,282.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony GTO
- Produkt- Oder Komponententyp
- Erhabener Touchscreen
- Anzeigefarbe
- 65.536 Farben
- Displaygröße
- 26,42 cm
Produktbeschreibung
Diese Magelis GTO IP66K Touchscreen-Bedienoberfläche (HMI) wird mit 24V DC betrieben, verfügt über ein 10.4 Zoll Farb-TFT-LCD-Display mit Edelstahlerahmen, 640 x 480 Pixel (VGA) und 96MB EPROM. Sie hat zudem 1 SD-Kartensteckplatz, 1 Host- + 1 Mini-B-USB-Anschluss, 1 RS232C-Anschluss, 1 RS485-Anschluss und 1 Ethernet-TCP/IP-Anschluss. Sie ist ideal für optimierte Information und Kommunikation mit Automatisierungssystemen in Industrie und Infrastruktur wie Kompaktmaschinen, Handhabungssystemen, Nahrungs- und Genussmittelmaschinen sowie in der Pharmaindustrie. Der Bildschirm zeigt Textnachrichten, grafische Objekte und Übersichtsdiagramme sowie Steuerungs- und Konfigurationsdaten an. Ihr RS485-Host-Port macht sie ideal zur Überwachung und Steuerung einfacher Systeme und Maschinen. Sie ist einfach mit Vijeo Designer programmierbar, wobei fast keine Codierung erforderlich ist.
Hauptmerkmale
- "Ausgezeichnete Bildschirmauflösung"
- "Touchscreen zur Anzeige synoptischer Ansichten"
- "Mehrfarbige Status-LED zur Anzeige des Betriebsmodus des Panels"
- "Edelstahlerahmen für Umgebungen in der Nahrungs- und Genussmittelindustrie"
- "Einfache Installation und Bedienung"
Technische Daten
Hauptmerkmale9
| Baureihe | Harmony GTO |
|---|---|
| Produkt- Oder Komponententyp | Erhabener Touchscreen |
| Anzeigefarbe | 65.536 Farben |
| Displaygröße | 26,42 cm |
| Versorgung | Externe Quelle |
| Batterietyp | Lithium Batterie für internes RAM, Autonomie: 100 Tage, Ladezeit = 5 d, Batteriedauer = 10 Jahre |
| Geliefertes Zubehör | 1 protective cover |
| Prozessorname | ARM926EJ-S |
| Softwarepaket | Vijeo Designer |
Zusatzmerkmale27
| Klemmen-Typ | Touchscreen-Display |
|---|---|
| Displaytyp | Farb-TFT LCD m Rückbeleuchtg |
| Displayauflösung | 640 x 480 Pixel VGA |
| Berührungsempfindl Bereich | 1024 x 1024 |
| Touch Panel | Widerstandsschicht, 1000000 Zyklen |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden weiß bei 25 °C |
| Helligkeit | 16 Ebenen - Steuerung über Touchpanel; 16 Ebenen - Steuerung durch Software |
| Zeichensatz | Chinesisch (vereinf Chin); Japanisch (ANK, Kanji); Taiwanesisch (traditionelles Chinesisch); Koreanisch; ASCII |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Versorgungsspannungsgrenzen | 19,2…28,8 V |
| Einschaltstrom | 30 A |
| Max. Leistungsaufnahme In W | 12 W Wenn keine externen Geräte mit Strom versorgt werden; 7 W Wenn Hintergrundbeleuchtung AUS ist; 8 W Wenn Hintergrundbeleuchtung gedimmt wird; 17 W |
| Lokale Signalisierung | LED-Statusanzeige grün, Dauerlicht für Offline; LED-Statusanzeige grün, Dauerlicht für Betrieb; LED-Statusanzeige orange, Blitzlicht für Software Start-up; LED-Statusanzeige rot, Dauerlicht für Spannungsversorgung (ON); LED-Statusanzeige klar, ausgeblendet für Spannungsversorgung (AUS); COM2 LED gelb, Dauerlicht für Daten werden übertragen; COM2 LED gelb, ausgeblendet für keine Datenübertragung; L |
| Speicherbeschreibung | Flash EPROM, 96 MB |
| Daten Gesichert | 512 kB internes RAM (SRAM) |
| Datenspeichergerät | SD-Karte, <= 32 GB; SDHC-Karte, <= 32 GB |
| Ladbare Protokolle | Schneider Electric Modicon Modbus; Schneider Electric Modicon Uni-TE; Schneider Electric Modicon Modbus Plus; Schneider Electric Modicon FIPWAY; Mitsubishi Melsec Fremdprotokolle; Omron Sysmac Fremdprotokolle; Rockwell Automation Allen-Bradley Fremdprotokolle; Siemens Simatic Fremdprotokolle; Schneider Electric Modicon Modbus TCP |
| Integrierte Verbindungsart | COM1 serielle Verbindung SUB-D 9, Schnittstelle: RS232C, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 2.400 - 115.200 Bit/s; COM2 serielle Verbindung RJ45, Schnittstelle: RS485, Übertragungsrate: 187,5 kbps kompatibel mit Siemens MPI; Ethernet RJ45, Schnittstelle: 10BASE-T/100BASE-TX; Ethernet RJ45, Schnittstelle: IEEE 802.3; USB 2 |
| Produktmontage | Bündiger Einbau |
| Befestigungsmodus | Mit 8 Muttern; Mit 4 L-Halterungen |
| Material Der Vorderseite | Edelstahl 304 |
| Gehäusematerial | PPT |
| Kühlungstyp | Natürliche Konvektion |
| Breite | 316,5 mm |
| Höhe | 258,5 mm |
| Tiefe | 57 mm |
| Produktgewicht | 2,5 kg |
Montage11
| Normen | IEC 61131-2; IEC 61000-6-2; UL 508 |
|---|---|
| Produktzertifizierungen | C-Tick; cULus; CE; KCC; UKCA; UKEX |
| Umgebungstemperatur Bei Betrieb | 0…55 °C |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % Betauung nicht zulässig |
| Betriebshöhe | < 2.000 m |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 60529; IP 66K (Frontplatte) entspricht IEC 60529; IP 66K (Frontplatte) entspricht DIN 40050-9 |
| Schutzart (NEMA) | NEMA 4X Frontplatte (Innenanwendung) |
| Stoßfestigkeit | 147 m/s² 3 Stöße in jede Richtung X, Y und Z entspricht IEC 61131-2 |
| Vibrationsfestigkeit | 3,5 mm (f = 5…9 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2; 1 Gn (f = 9…150 Hz) - X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) - entspricht IEC 61131-2 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV Kontaktentladung entspricht IEC 61000-4-2 Level 3 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 18,000 cm |
| VPE 1 Breite | 30,000 cm |
| VPE 1 Länge | 35,500 cm |
| Verpackungsgewicht (Lbs) | 3,439 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 30 |
| VPE 2 Höhe | 115,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 115,170 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
