Schneider

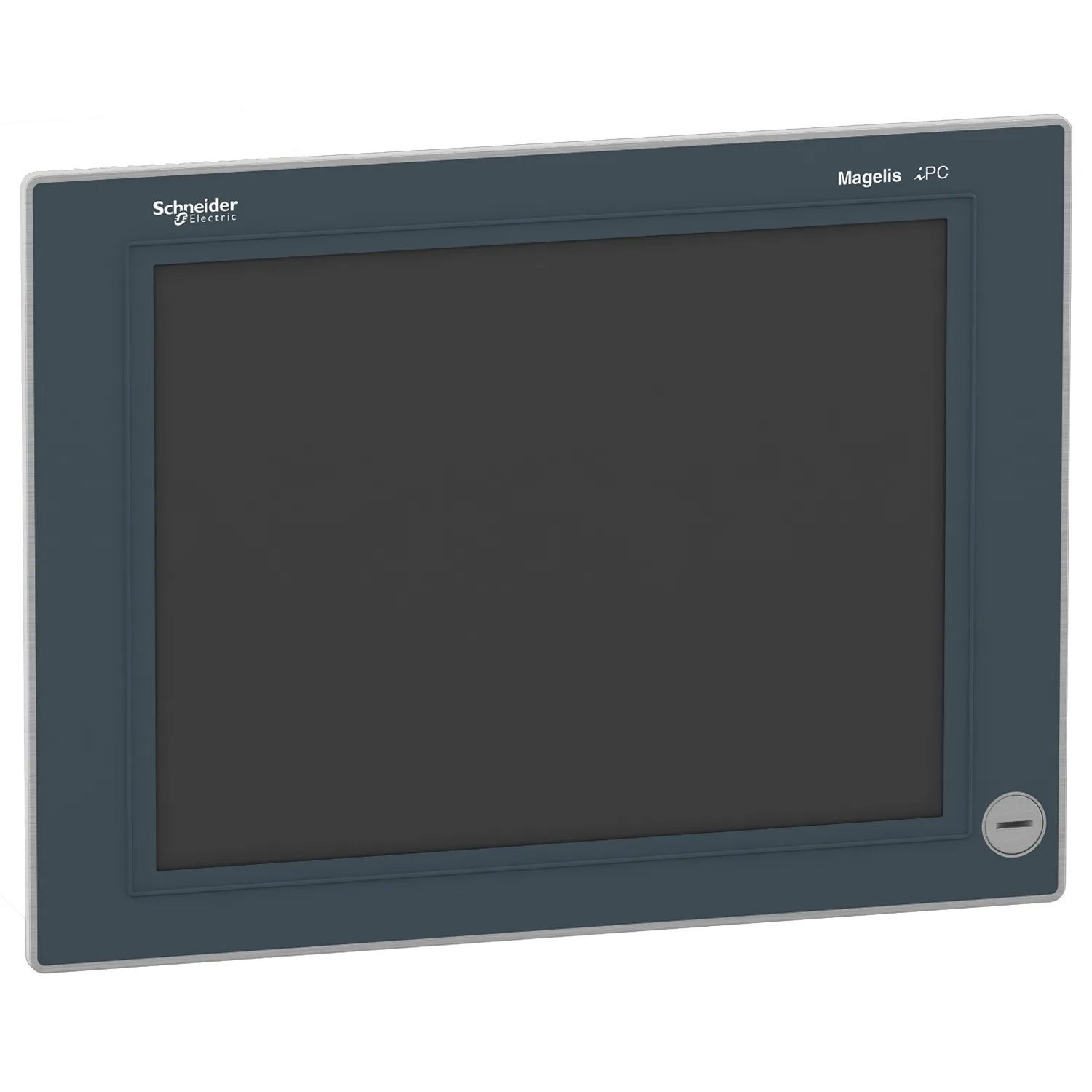

Panel PC Universal, Compact Flash, 15'', DC, ohne Lüfter
Nicht im Verkauf
Schneider HMIPWC7D0E01, Panel PC Universal, Compact Flash, 15'', DC, ohne Lüfter. Kategorie: Harmony iPC. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:HMIPWC7D0E01
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony iPC
- Produkt- Oder Komponententyp
- PC-Panel
- Klemmen-Typ
- Touchscreen-Display
- Prozessorname
- Atom Z510 1,1 GHz Puffer
Produktbeschreibung
Schneider HMIPWC7D0E01 (Harmony iPC) Produkt der Industrieautomation. Technische Daten im Katalog von ÜÇ-EL Elektrik.
Technische Daten
Hauptmerkmale11
| Baureihe | Harmony iPC |
|---|---|
| Produkt- Oder Komponententyp | PC-Panel |
| Klemmen-Typ | Touchscreen-Display |
| Prozessorname | Atom Z510 1,1 GHz Puffer |
| Chipsatz-Ausführung | Intel US15W bei 400 MHz |
| Datenspeichergerät | Compact Flash-Karte 2 GB mit SLC |
| Anzahl Der Steckplätzefür Erweiterung | 1 Einschübe für Compact Flash-Karte; 1 Einschübe für SD-Karte |
| Displaygröße | 15 Zoll |
| Displaytyp | TFT-LCD-Farbbildschirm (Aktiv-Matrix) mit LED-Hintergrundbeleuchtung |
| Displayauflösung | 1024 x 768 Pixel XGA |
| Anzeigefarbe | 16 Millionen Farben |
Zusatzmerkmale23
| Leuchtdichte | 350 cd/m² |
|---|---|
| Sichtwinkel Horizontal X Vertikal | 160 x 100° |
| Touchscreen | Analog-resistiv |
| Speichertyp | 1 GB RAM DDR2; 512 kB SRAM |
| Ausführung Video-Controller | Intel Graphics Media Accelerator (GMA) 500, 256 MB |
| Integrierte Schnittstellen | 2 Ethernet TCP/IP - RJ45 10BASE-T/100BASE-T/1000BASE-T; COM1 serielle Verbindung - Stecker SUB-D 9 - RS232C - 115 kBaud; USB 2.0-Schnittstelle - USB Typ A - 480 Mbit/s Frontplatte; 2 USB-2.0-Port - USB Typ A - 480 Mbit/s oben |
| Betriebssystem | Windows Embedded Standard WES2009 - Englisch; Windows Embedded Standard WES2009 - Französisch; Windows Embedded Standard WES2009 - Deutsch; Windows Embedded Standard WES2009 - Italienisch; Windows Embedded Standard WES2009 - Spanisch; Windows Embedded Standard WES2009 - Schwedisch; Windows Embedded Standard WES2009 - Chinesisch; Windows Embedded Standard WES2009 - Portugiesisch; Windows Embedded S |
| Softwarepaket | Vijeo Citect Web-Client; .NET Framework 3.5; Demo Vijeo Designer Run Time; Viewer Word/Excel/Power Point; Internet Explorer; Adobe PDF und Multimedia-Reader |
| Nennhilfsspannung [UH,nom] | 24 V DC (Netzteil) |
| Versorgungsspannungsgrenzen | 18…30 V |
| [In] Bemessungsstrom | 1,875 A |
| Einschaltstrom | 3 A |
| Leistungsaufnahme In W | 36 W |
| Blendenmaterial | Aluminiumlegierung |
| Gehäusematerial | Behandelter Stahl |
| Anzeigematerial | Polyethylenplatte |
| Befestigungsmodus | Gehäusetür: durch Befestigungsset (inklusive Befestigung); Platte: durch Befestigungsset (inklusive Befestigung) |
| Kontrolltyp | AN/AUS-Taster (Anlage EIN und AUS); Drucktaste (Reset) |
| Lokale Signalisierung | Zugriff auf CF-System-Karte (DISK): LED (gelb); Leistung: Mehrfarbige LED (-) |
| Breite | 402 mm |
| Höhe | 301 mm |
| Tiefe | 72 mm |
| Produktgewicht | 6,04 kg |
Montage11
| Schutzart (IP) | IP65 (Frontplatte (Innenanwendung)) entspricht EN/IEC 61131-2 |
|---|---|
| Schutzart (NEMA) | NEMA 4X Frontplatte (Innenanwendung) |
| Produktzertifizierungen | Marine GL Bridge mit Leitungsfilter HMIYLFIMAR11; CULus 508; CULus CSA 22-2 No 142; CULus HazLoc Class I Division 2 UL 1604; CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01; CULus HazLoc Class I Division 2 CSA 22-2 No 213; CE; C-Tick; GOST |
| Verschmutzungsgrad | 2 entspricht EN/IEC 61131-2 |
| Elektromagnetische Verträglichkeit | Störfestigkeit gegenüber HF-Interferenz entspricht EN/IEC 61131-2; Störfestigkeit gegenüber HF-Interferenz entspricht EN/IEC 61000-4-x; Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 55022 Klasse A; Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 55011 Klasse A |
| Umgebungstemperatur Bei Betrieb | 0…50 °C senkrechter Einbau entspricht EN/IEC 61131-2; 0…50 °C senkrechter Einbau entspricht UL 508 |
| Umgebungstemperatur Bei Lagerung | -20…60 °C entspricht IEC 60068-2-2 test Bb; -20…60 °C entspricht IEC 60068-2-14 test Na |
| Relative Luftfeuchtigkeit | 10…85 % entspricht EN/IEC 60068-2-30 Db; 10…85 % entspricht EN/IEC 60068-2-78 |
| Betriebshöhe | 2.000 m entspricht EN/IEC 61131-2 |
| Vibrationsfestigkeit | 1,75 mm (f = 2…9 Hz) kontinuierlich entspricht EN/IEC 60068-2-6 Fc; 3,5 mm (f = 2…9 Hz) intermittierend entspricht EN/IEC 60068-2-6 Fc; 0,5 gn (f = 9…200 Hz) kontinuierlich entspricht EN/IEC 60068-2-6 Fc; 1 Gn (f = 9…200 Hz) intermittierend entspricht EN/IEC 60068-2-6 Fc; 1 mm (f = 3…13,2 Hz) kontinuierlich entspricht EN/IEC 60068-2-6 Fc; 0,7 gn (f = 13,2…100 Hz) kontinuierlich entspricht EN/IEC 6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27, Ea Tests |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 36,5 cm |
| VPE 1 Breite | 46 cm |
| VPE 1 Länge | 56,5 cm |
| Verpackungsgewicht (Lbs) | 6,045 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
