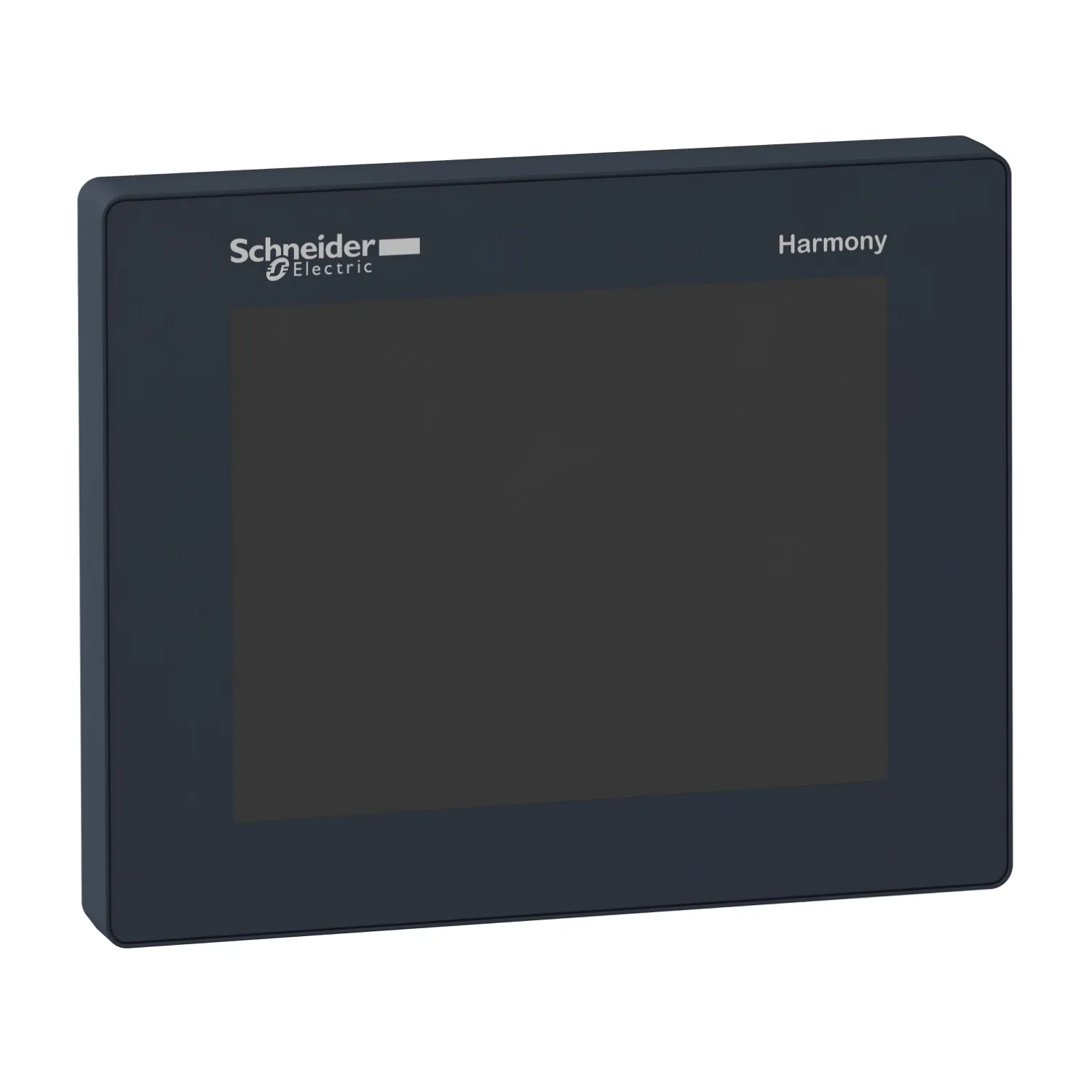

| Displayauflösung | 320 x 240 Pixel QVGA |
|---|
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden mit 65.000 Farben |
|---|
| Helligkeit | 16 Ebenen via Touchpanel |
|---|
| Winkelanzeige Horizontal X Vertikal | 60° links; 60° rechts; 40° oben; 60° Unterteil |
|---|
| Zeichensatz | Taiwanesisch (traditionelles Chinesisch); ASCII; Koreanisch; Japanisch (ANK, Kanji); Chinesisch (vereinf Chin) |
|---|
| Versorgung | Externe Quelle |
|---|
| Nennhilfsspannung [UH,nom] | 24 V (20,4…28,8 V)DC |
|---|
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
|---|
| Einschaltstrom | 30 A |
|---|
| Leistungsaufnahme In W | 24 W |
|---|
| Lokale Signalisierung | Keine Anzeige |
|---|
| Seitenanzahl | Begrenzt durch Kapazität des internen Speichers |
|---|
| Betriebssystem | Harmony |
|---|
| Prozessorname | CPU RISC |
|---|
| Speicherbeschreibung | Flash NAND, 128 MB; Interne Datenspeicherung FRAM, 128 kB; Anwendungslauf DRAM, 128 MB |
|---|
| Integrierte Verbindungsart | 1 serielle Leitung - RJ45 - RS232/RS485 (Rate: <= 115,2 Kbits/s); 1 Ethernet TCP/IP - RJ45; 1 USB 2.0 Typ Mini-B; 1 USB 2.0 Typ A; CANopen Masterbus - SUB-D 9 |
|---|
| Echtzeituhr | Eingebaut |
|---|
| Downloadbare Protokolle | Modbus TCP/IP; CANopen; Modbus |
|---|
| Befestigung | Durch 1 Mutter - Durchmesser: Ø 22 mm, Montage in: 1 - 6 mm dicke Platte |
|---|
| Gehäusematerial | PC/PBT und PAA |
|---|
| Stoßfestigkeit | 147 m/s² für 11 ms (auf DIN-Schiene) entspricht IEC 60068-2-27; 294 m/s² für 6 ms (auf Platte montiert) entspricht IEC 60068-2-27 |
|---|
| Vibrationsfestigkeit | ± 3,5 mm (f = 5…9 Hz) entspricht IEC 60068-2-6; 1 Gn (f = 9…150 Hz) entspricht IEC 60068-2-6 |
|---|
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 MHz - 3 GHz) entspricht IEC 61000-4-3; Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 |
|---|
| Anzahl Digitale Eingänge | 2 für Schneller Eingang (normaler Modus) entspricht IEC 61131-2 Typ 1; 14 für Digitaleingang entspricht IEC 61131-2 Typ 1 |
|---|
| Diskrete Eingangsspannung | 24 V DC, diskrete Eingangslogik: Senke oder Quelle (positiv/negativ) |
|---|
| Anzahl Der Gemeinsamen Punkte | 1 für Schneller Eingang (HSC-Modus); 2 für Digitaleingang |
|---|
| Diskreter Eingangsstrom | 7,83 mA für Schneller Eingang; 5 mA für digital |
|---|
| Eingangsimpedanz | 2,81 kOhm; 4,7 kOhm |
|---|
| Sensorstromversorgung | 15…28,8 V DC >= 15 V, Strom (Status 1): >= 5 mA = 5 V, Strom (Status 0): = 1,5 mA; 15…28,8 V DC >= 15 V, Strom (Status 1): >= 2,5 mA = 5 V, Strom (Status 0): <= 1 mA |
|---|
| Konfigurierbare Filterzeit | 0 ms Kein Filter (keiner); 0,004 - 0,04 ms Prellfilter (Rastung/Ereignis und kumulativer Filter nach Schritt Nx0,5 ms (64>=N>=2)); 3 - 12 ms Integrator (keiner/RUN/STOP) |
|---|
| Max. Eingangsfrequenz | 100 kHz für fast input (encoder mode) - Steuerungstyp A/B; 100 kHz für Schneller Eingang - Steuerungstyp Einzelphase; 100 kHz für Schneller Eingang - Steuerungstyp Puls/Richtung |
|---|
| Max. Kabelabstand Zwischen Den Geräten | Abgeschirmtes Kabel: <10 m für Schneller Eingang; Abgeschirmtes Kabel: <100 m für Digitaleingang; Ungeschirmtes Kabel: <50 m für Digitaleingang |
|---|
| Anschlussraster | 3,5 mm |
|---|
| Überspannungsschutz | Mit Überspannungsschutz |
|---|
| Isolierung Zwischen Kanal Und Interner Logik | 500 V DC |
|---|
| Isolation Zwischen Kanälen | Kein(e) |
|---|
| Diskrete Ausgangsnummer | 2 schneller Ausgang (normaler Modus), Ausgangslogik: Quelle; 8 Digitaler Ausgang, Ausgangslogik: Quelle |
|---|
| Diskrete Ausgangsspannung | 24 V DC (Spannungsgrenzwert: 19,2 - 28,8 V) mit Transistor diskrete(r) Ausgang€; 24 V DC (Spannungsgrenzwert: 5 - 30 V) mit Relais diskrete(r) Ausgang€; 220 V AC (Spannungsgrenzwert: 100 - 250 V) mit Relais diskrete(r) Ausgang€ |
|---|
| Anzahl Eingänge/Ausgänge | 2 für Schneller Eingang, Terminal(e): FI0 - FI1; 14 für Digitaleingang, Terminal(e): DI0 - DI13; 2 für Schneller Ausgang, Terminal(e): FQ0 - FQ1; 8 für Digitaler Ausgang, Terminal(e): DQ0 - DQ7 |
|---|
| Diskreter Ausgangsstrom | 2 A 4 A), Antwortzeit 5 ms mit Öffnungskontakt für Digitaler Ausgang; 2 A 4 A), Antwortzeit 2 ms mit Schließkontakt für Digitaler Ausgang; 300 mA, Antwortzeit 2 ms für schneller Ausgang (normaler Modus); 50 mA, Antwortzeit 2 ms für Schneller Ausgang (PWM- oder PTO-Modus) |
|---|
| Isolationswiderstand | > 10 MOhm zwischen E/A und interner Logik; > 10 MOhm zwischen Netzanschluss und Erde |
|---|
| Max. Ausgangsfrequenz | 100 kHz für schneller Ausgang (PTO-Modus); 1 kHz für schneller Ausgang (PWM-Modus) |
|---|
| Absoluter Genauigkeitsfehler | +/- 0,1 % der Gesamtskala Arbeitszyklus 1-99 % für Schneller Ausgang (PWM- oder PTO-Modus); 1 % vom Skalenendwert Arbeitszyklus 1-99 % für Schneller Ausgang (PWM- oder PTO-Modus); +/- 5 % vom SEW Arbeitszyklus 10-90 % für Schneller Ausgang (PWM- oder PTO-Modus); +/- 10 % des Skalenendwertes zyklisch 20 - 80 % für Schneller Ausgang (PWM- oder PTO-Modus); +/- 15 % vom Skalenendwert Arbeitszyklus 30- |
|---|
| Höhe | 129,4 mm |
|---|
| Breite | 163 mm |
|---|
| Tiefe | 76,22 mm |
|---|
| Produktgewicht | 0,764 kg |
|---|
