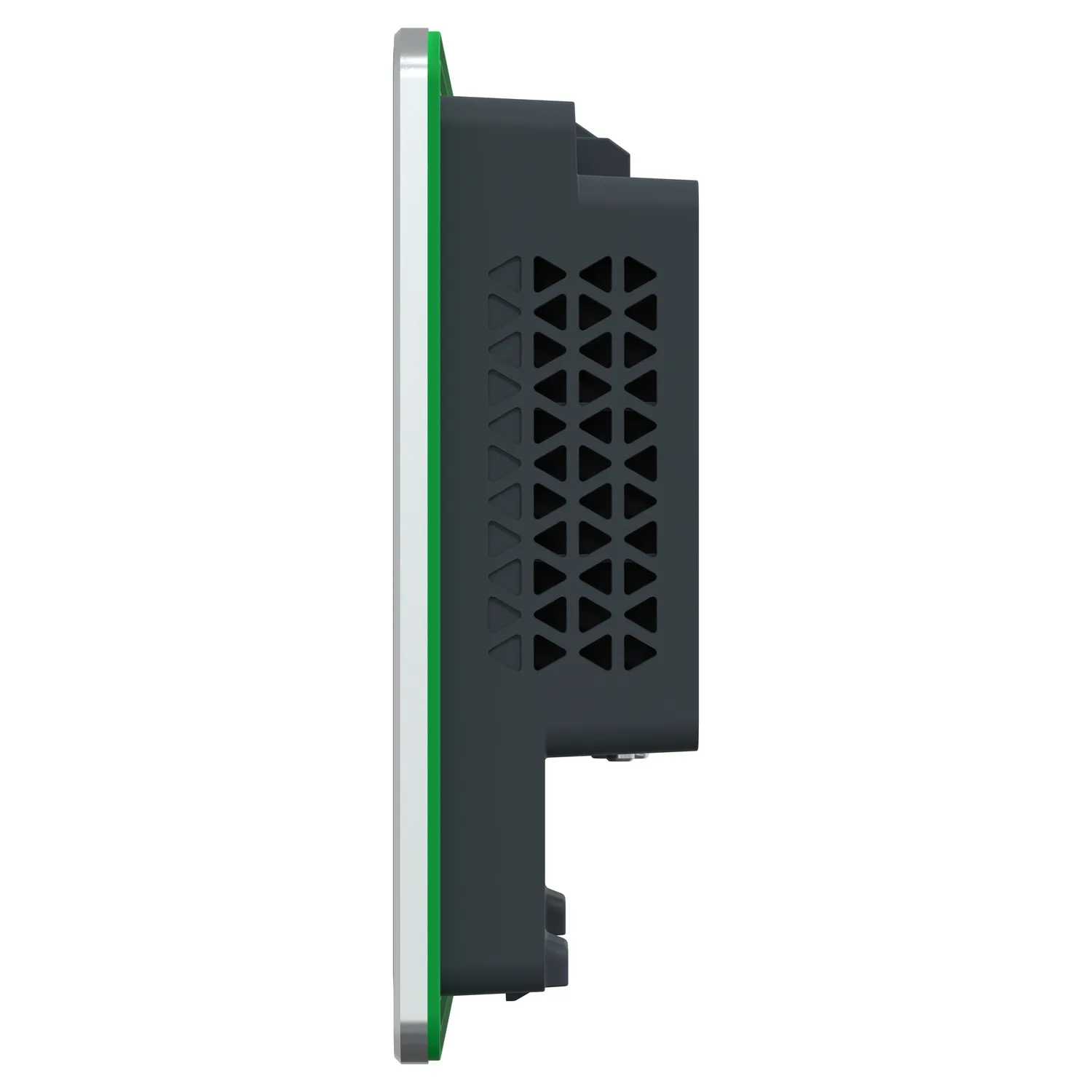

Harmony ST6 7"W Basic HMI Touch-Panel resistiv, 2 x Ethernet (dual IP), 2 x serielle COM, USB

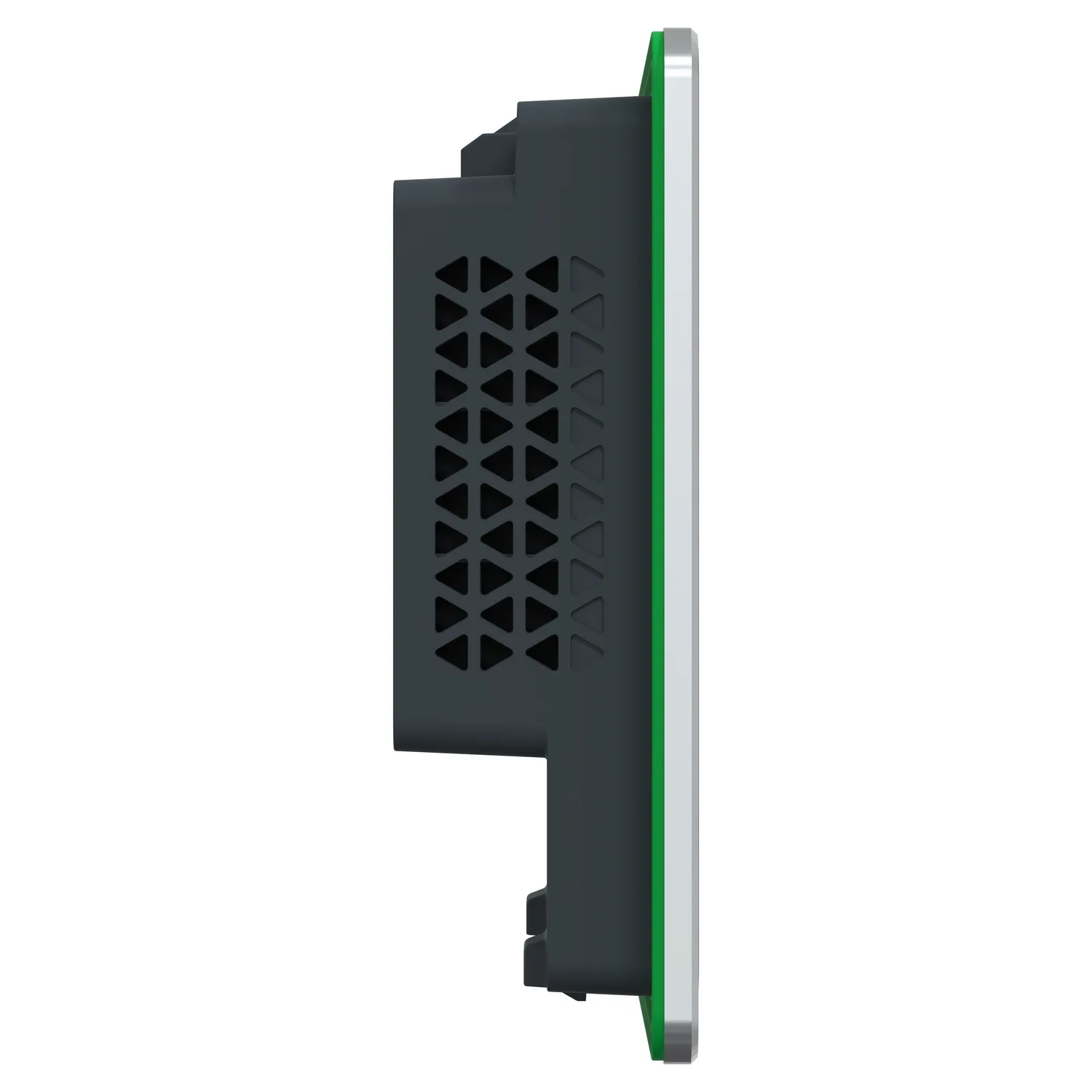

Schneider HMIST6400, Harmony ST6 7"W Basic HMI Touch-Panel resistiv, 2 x Ethernet (dual IP), 2 x serielle COM, USB. Kategorie: Harmony ST6. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:HMIST6400
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:913.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony ST6
- Produkt- Oder Komponententyp
- Touchscreen-Bildschirm
- Prozessorname
- ARM Cortex-A8
- Displaygröße
- 7 Zoll
Produktbeschreibung
Das Basic HMI ST6 ist ein Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit EcoStruxure Secure Connect Advisor und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet (dual IP), 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 208 mm (Breite) x 153 mm (Höhe) x 45 mm (Tiefe) bei einem Panel Cut-out von 190 mm x 135 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
Hauptmerkmale
- Reduziert die Implementierungszeit
- Schnelle Wartung und einfacher Austausch
- Resistiver Single-Touchscreen zur Anzeige von Übersichten
- Mehrfarbige Status-LED zur Anzeige der Betriebsart des Panels
- Frontplatte aus Aluminiumlegierung mit Schutzart IP65F
Technische Daten
Hauptmerkmale4
| Baureihe | Harmony ST6 |
|---|---|
| Produkt- Oder Komponententyp | Touchscreen-Bildschirm |
| Prozessorname | ARM Cortex-A8 |
| Speicherbeschreibung | 1 GB Gerätespeicher; 128 MB Benutzerdatenspeicher; 512 kB Backup-Speicher |
Zusatzmerkmale28
| Displaygröße | 7 Zoll |
|---|---|
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Anzeigefarbe | 16 Millionen Farben |
| Displayauflösung | 800 x 480 Pixel WVGA |
| Touchscreen | Resistiver, analoger Single-Touchscreen |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden mit weiß |
| Helligkeit | 16 Ebenen |
| Zeichensatz | ASCII; ASCII (europäische Zeichen); Chinesisch (vereinf Chin); Japanisch (ANK, Kanji); Katakana; Koreanisch; Taiwanesisch (traditionelles Chinesisch) |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC (± 20 %) |
| Leistungsaufnahme In W | 9 W |
| Einschaltstrom | 30 A |
| Lokale Signalisierung | LED-Statusanzeige grün, Dauerlicht für Offline; LED-Statusanzeige grün, Dauerlicht für Betrieb; LED-Statusanzeige grün, Blitzlicht für Betrieb; LED-Statusanzeige grün, ausgeblendet für Bereitschaft; LED-Statusanzeige orange, Blitzlicht für Software Start-up; LED-Statusanzeige rot, Dauerlicht für Spannungsversorgung (ON); LED-Statusanzeige rot, Blitzlicht für Betrieb; LED-Statusanzeige rot, Aus für |
| Seitenanzahl | 200 Anwendungsseiten |
| Ethernet-Anschluss | 10/100BASE |
| Integrierte Verbindungsart | 1 COM1 serielle Verbindung - 1 SUB-D 9-polige Buchse - RS232C (Rate: 2.400 - 115.200 Bit/s)unten; 1 COM2 serielle Verbindung - Buchsen-RJ45 - RS485 (Rate: 2.400 - 115.200 Bit/s)Rückseite; COM2 serielle Verbindung (Rate: 2.400 - 187.500 Bit/s)Rückseite; 1 USB 2.0 Typ Aunten; 1 USB 2.0 Typ Micro B; 2 Ethernet |
| Versorgung | Externe Versorgung |
| Echtzeituhr | Eingebaut 0 - 50°C; Eingebaut 10 - 90 % RH |
| Downloadbare Protokolle | Modbus; Uni-TE; Fremdprotokolle |
| Produktmarke | Schneider Electric Modicon; Mitsubishi Melsec; Omron Sysmac; Rockwell Automation Allen-Bradley; Siemens Simatic |
| Befestigungsmodus | Durch 4 Schrauben, Montage an 1,6 - 5 mm starkes Panel entspricht UL 61010-2-201; Durch 4 Schrauben entspricht IEC 61131-2; Durch 4 Schrauben entspricht IEC 61000-6-2 |
| Gehäusematerial | PC |
| Material Der Vorderseite | Aluminium |
| Beschriftung | CE |
| Abmessungen Des Ausschnitts | 190 x 135 mm Plattenschnittmaß |
| Höhe | 153 mm |
| Breite | 208 mm |
| Tiefe | 45 mm |
| Produktgewicht | 0,8 kg |
Montage13
| Störfestigkeit Gegen Unterbrechungen | 5 ms |
|---|---|
| Normen | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201 |
| Produktzertifizierungen | CSA; CE; UKCA |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
| Umgebungstemperatur Bei Betrieb | 0…50 °C |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 61131-2; IP65 (Frontplatte) entspricht IEC 61131-2 |
| Schutzart (NEMA) | NEMA 4 Frontplatte (Innenanwendung); NEMA 13 Frontplatte (im Gehäuse) |
| Stoßfestigkeit | 147 m/s² für 11 ms (X, Y, Z Richtungen für 3 Mal) entspricht IEC 61131-2 |
| Vibrationsfestigkeit | ± 3,5 mm (f = 5…9 Hz) X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) entspricht IEC 61131-2; 9,8 m/s² (f = 9…150 Hz) |
| Elektromagnetische Verträglichkeit | Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Stromanschlüsse) entspricht IEC 61000-4-4; Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (Signalanschlüsse); Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2 Level 3; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,200 cm |
| VPE 1 Breite | 17,500 cm |
| VPE 1 Länge | 27,000 cm |
| Verpackungsgewicht (Lbs) | 1,014 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,457 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
