Harmony ST6 15"W Basic HMI Touch-Panel resistiv, 2 x Ethernet (dual IP), 2 x serielle COM, USB
Schneider HMIST6700, Harmony ST6 15"W Basic HMI Touch-Panel resistiv, 2 x Ethernet (dual IP), 2 x serielle COM, USB. Kategorie: Harmony ST6. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:HMIST6700
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,200.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony ST6
- Produkt- Oder Komponententyp
- Touchscreen-Bildschirm
- Prozessorname
- ARM Cortex-A8
- Displaygröße
- 15 Zoll
Produktbeschreibung

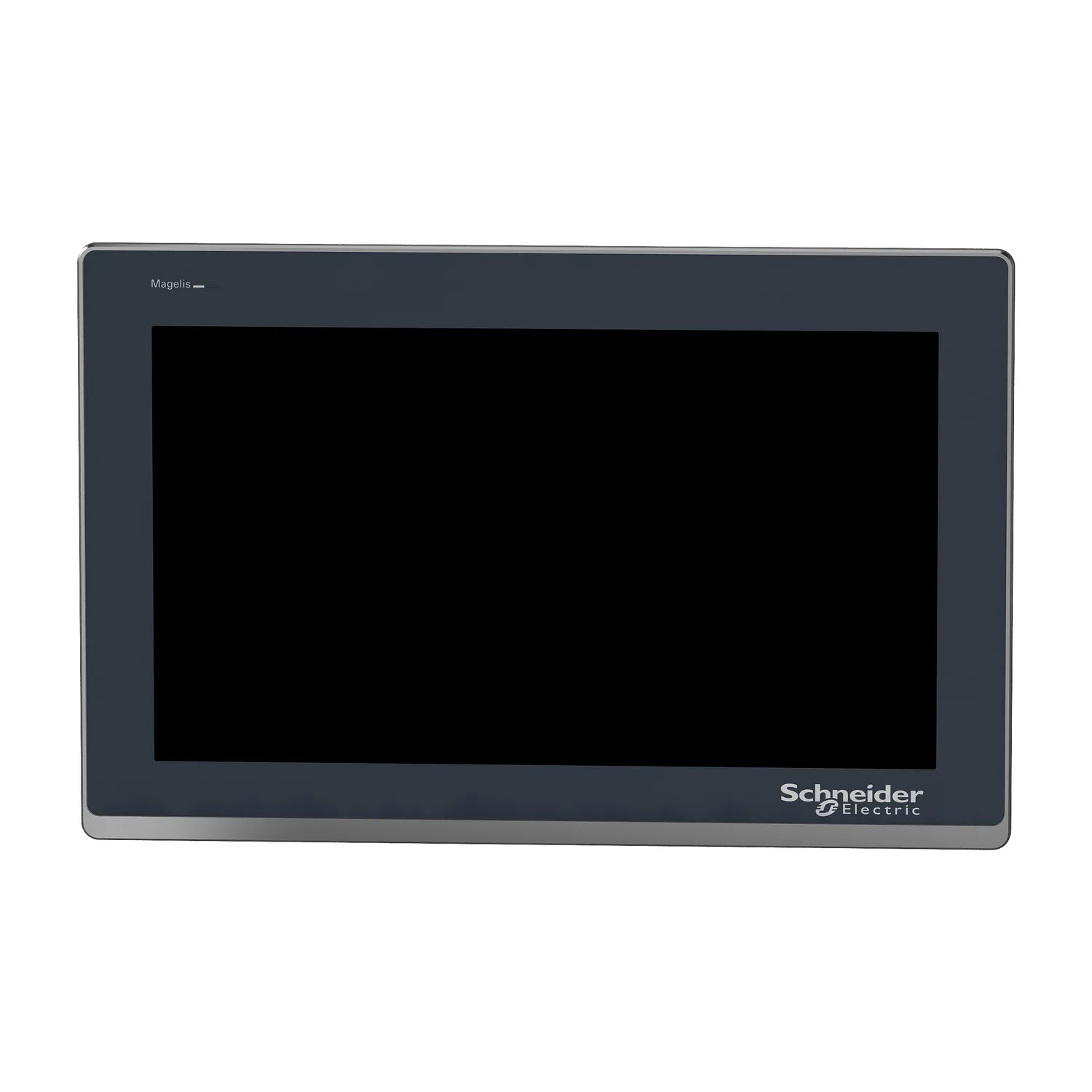

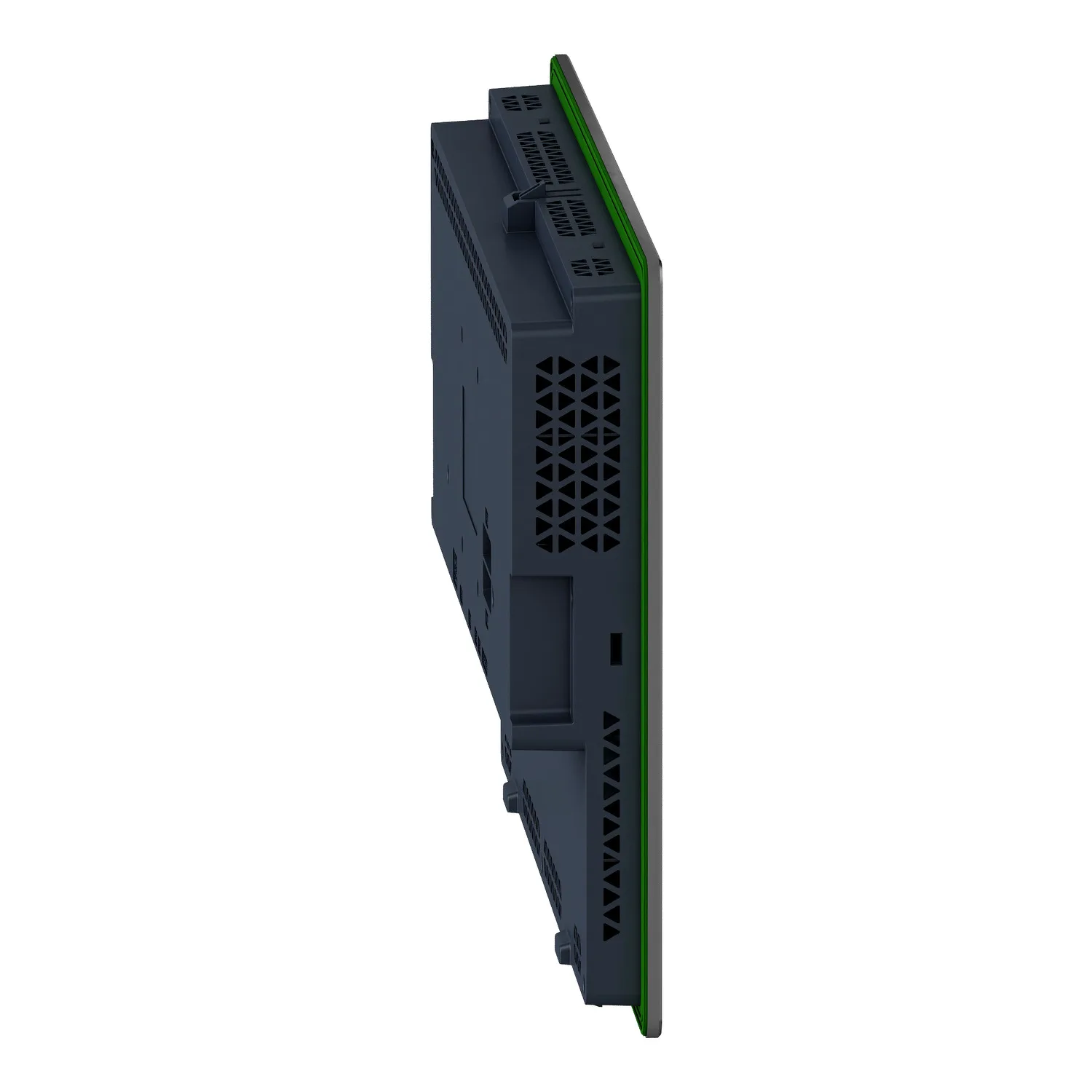

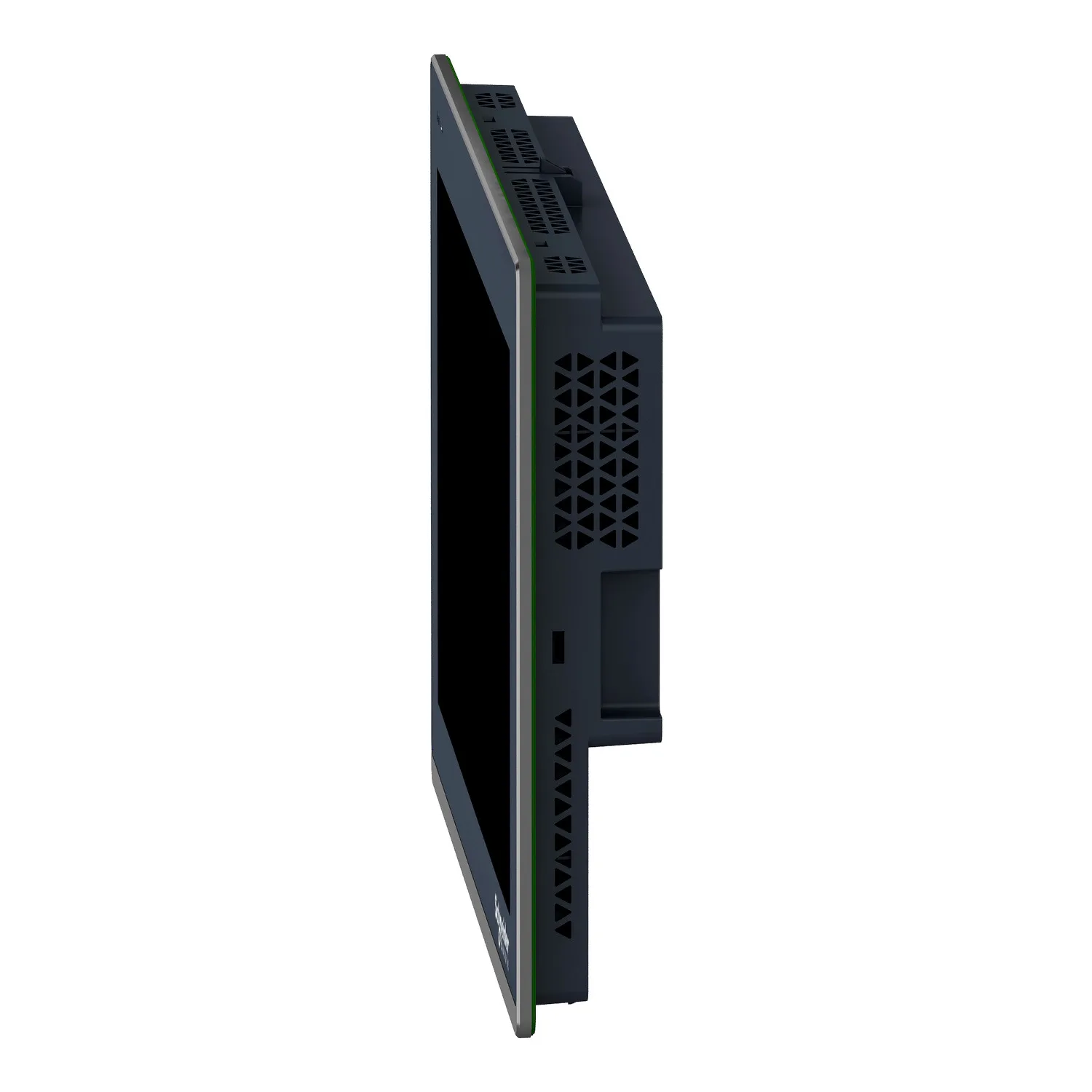

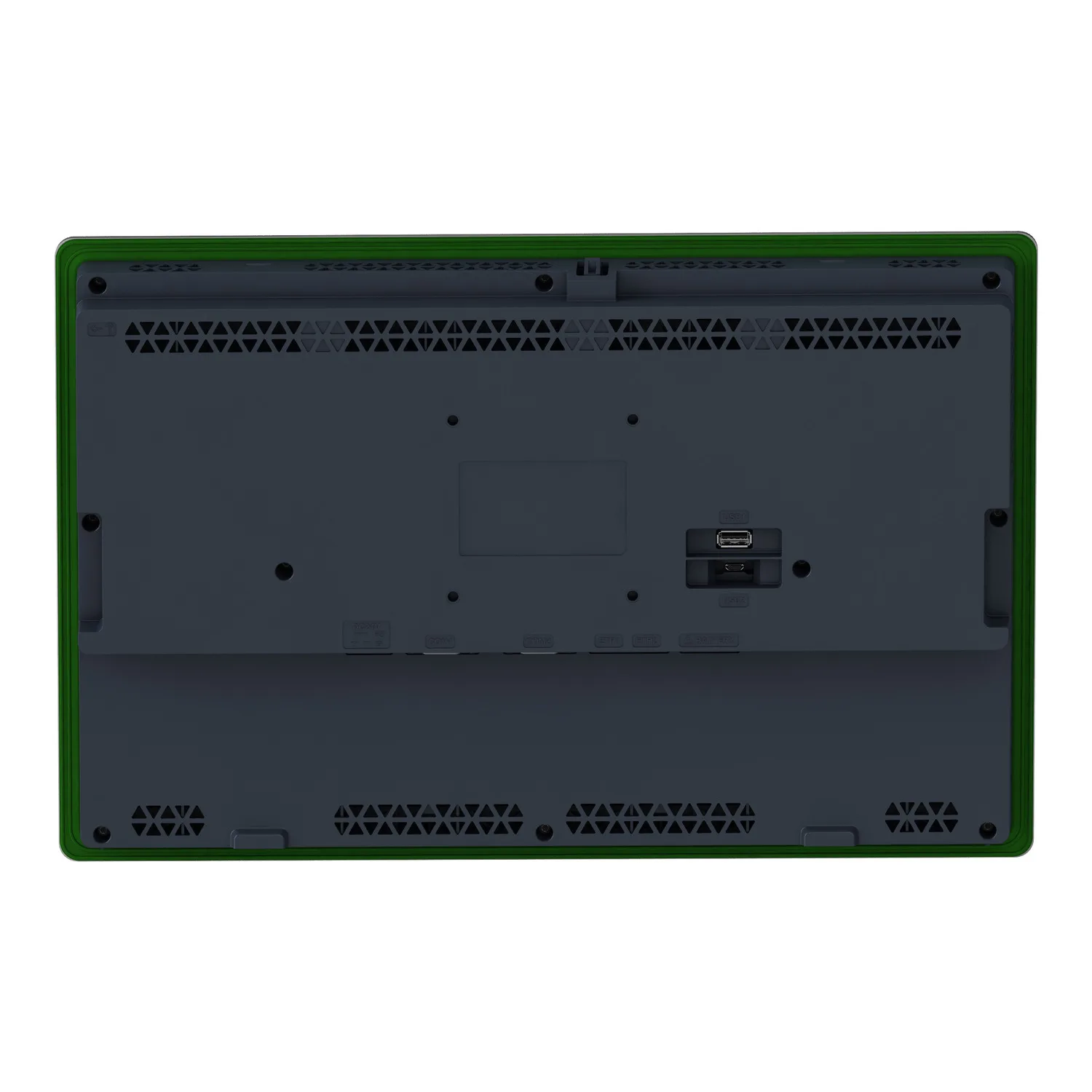

Das Basic HMI ST6 ist ein Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit EcoStruxure Secure Connect Advisor und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 15 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 1366x786 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet (dual IP), 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 412 mm (Breite) x 2268 mm (Höhe) x 50 mm (Tiefe) bei einem Panel Cut-out von 304 mm x 250 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
Technische Daten
Hauptmerkmale4
| Baureihe | Harmony ST6 |
|---|---|
| Produkt- Oder Komponententyp | Touchscreen-Bildschirm |
| Prozessorname | ARM Cortex-A8 |
| Speicherbeschreibung | 1 GB Gerätespeicher; 512 kB Backup-Speicher; 128 MB Benutzerdatenspeicher |
Zusatzmerkmale28
| Displaygröße | 15 Zoll |
|---|---|
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Anzeigefarbe | 16 Millionen Farben |
| Displayauflösung | 1366 x 768 Pixel FWXGA |
| Touchscreen | Resistiver, analoger Single-Touchscreen |
| Rückbeleuchtungs-Lebensdauer | 50.000 Stunden mit weiß |
| Helligkeit | 16 Ebenen |
| Zeichensatz | ASCII; ASCII (europäische Zeichen); Chinesisch (vereinf Chin); Japanisch (ANK, Kanji); Katakana; Koreanisch; Taiwanesisch (traditionelles Chinesisch) |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC (± 20 %) |
| Leistungsaufnahme In W | 18,5 W |
| Einschaltstrom | 30 A |
| Lokale Signalisierung | LED-Statusanzeige grün, Dauerlicht für Offline; LED-Statusanzeige grün, Dauerlicht für Betrieb; LED-Statusanzeige grün, Blitzlicht für Betrieb; LED-Statusanzeige grün, ausgeblendet für Bereitschaft; LED-Statusanzeige orange, Blitzlicht für Software Start-up; LED-Statusanzeige rot, Dauerlicht für Spannungsversorgung (ON); LED-Statusanzeige rot, Blitzlicht für Betrieb; LED-Statusanzeige rot, Aus für |
| Seitenanzahl | 200 Anwendungsseiten |
| Ethernet-Anschluss | 10/100BASE |
| Integrierte Verbindungsart | 1 COM1 serielle Verbindung - 1 SUB-D 9-polige Buchse - RS232C (Rate: 2.400 - 115.200 Bit/s)unten; 1 COM2 serielle Verbindung - Buchsen-RJ45 - RS485 (Rate: 2.400 - 115.200 Bit/s)Rückseite; COM2 serielle Verbindung (Rate: 2.400 - 187.500 Bit/s)Rückseite; 1 USB 2.0 Typ Aunten; 1 USB 2.0 Typ Micro B; 2 Ethernet |
| Versorgung | Externe Versorgung |
| Echtzeituhr | Eingebaut 0 - 50°C; Eingebaut 10 - 90 % RH |
| Downloadbare Protokolle | Modbus; Uni-TE; Fremdprotokolle |
| Produktmarke | Schneider Electric Modicon; Mitsubishi Melsec; Omron Sysmac; Rockwell Automation Allen-Bradley; Siemens Simatic |
| Befestigungsmodus | Mit 6 Schrauben, Montage an 1,6 - 5 mm starkes Panel entspricht UL 61010-2-201; Mit 6 Schrauben entspricht IEC 61131-2; Mit 6 Schrauben entspricht IEC 61000-6-2 |
| Gehäusematerial | PC |
| Material Der Vorderseite | Aluminium |
| Beschriftung | CE |
| Abmessungen Des Ausschnitts | 394 x 250 mm Plattenschnittmaß |
| Höhe | 268 mm |
| Breite | 412 mm |
| Tiefe | 50 mm |
| Produktgewicht | 2,7 kg |
Montage13
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
|---|---|
| Normen | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201 |
| Produktzertifizierungen | CSA; CE; UKCA |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
| Umgebungstemperatur Bei Betrieb | 0…50 °C |
| Umgebungstemperatur Bei Lagerung | -20…60 °C |
| Relative Luftfeuchtigkeit | 10…90 % nicht kondensierend |
| Betriebshöhe | 2.000 m |
| Schutzart (IP) | IP20 (Rückplatte) entspricht IEC 61131-2; IP65 (Frontplatte) entspricht IEC 61131-2 |
| Schutzart (NEMA) | NEMA 4 Frontplatte (Innenanwendung); NEMA 13 Frontplatte (im Gehäuse) |
| Stoßfestigkeit | 147 m/s² für 11 ms (X, Y, Z Richtungen für 3 Mal) entspricht IEC 61131-2 |
| Vibrationsfestigkeit | ± 3,5 mm (f = 5…9 Hz) X-, Y-, Z-Richtungen für 10 Zyklen (ca. 100 min) entspricht IEC 61131-2; 9,8 m/s² (f = 9…150 Hz) |
| Elektromagnetische Verträglichkeit | Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Stromanschlüsse) entspricht IEC 61000-4-4; Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (Signalanschlüsse); Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2 Level 3; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,000 cm |
| VPE 1 Breite | 36,000 cm |
| VPE 1 Länge | 53,000 cm |
| Verpackungsgewicht (Lbs) | 3,375 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 38,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
