Schneider
UMSCHALTER 32A 1 POLIG
Nicht im Verkauf

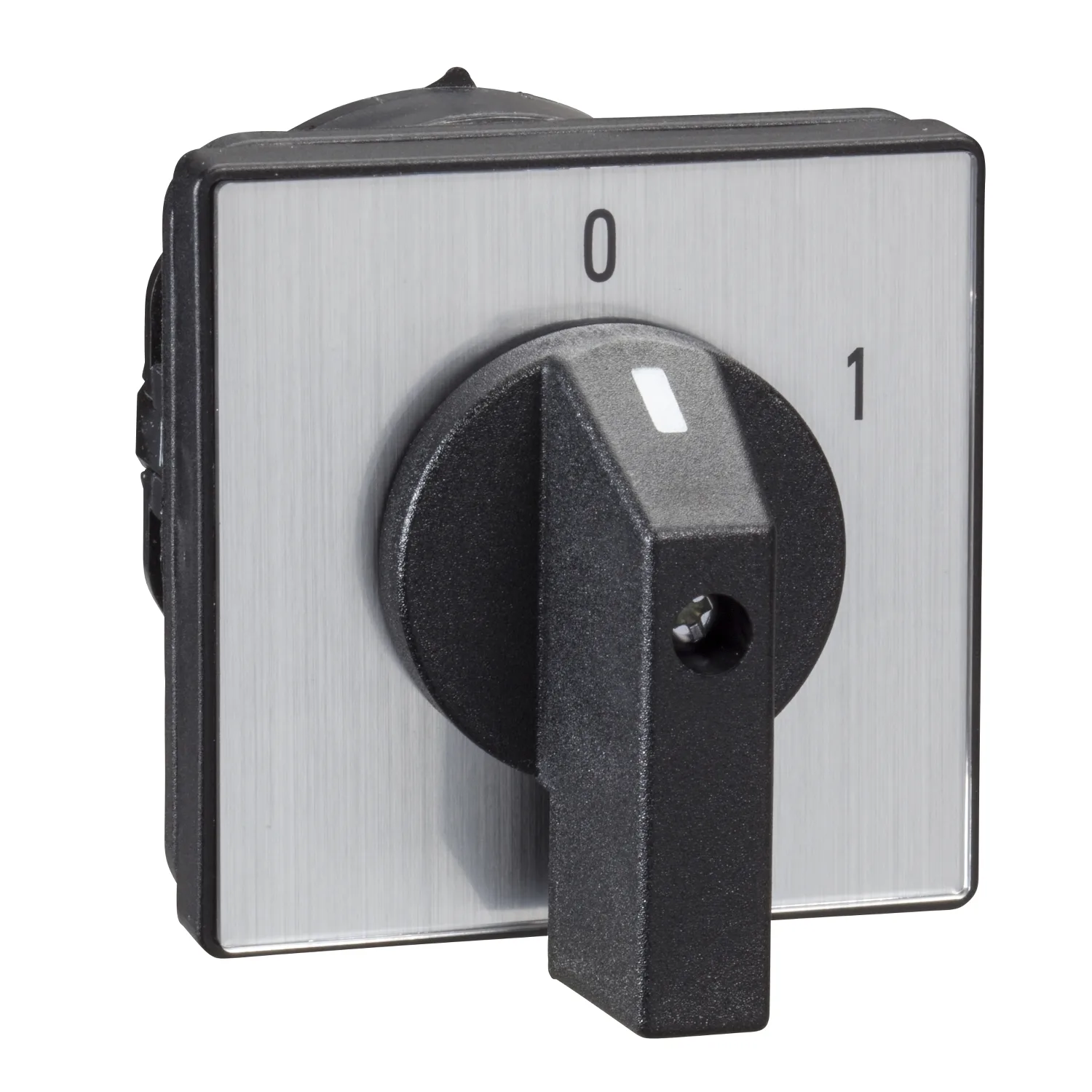

Schneider K30B001UP, UMSCHALTER 32A 1 POLIG. Kategorie: Harmony K. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:K30B001UP
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Harmony K
- Produkttyp Oder Komponententyp
- Kompletter Nockenschalter
- Komponentenname
- K30
- Montageposition
- Vorne
Produktbeschreibung
Nockenschalter - 1-polig - 60° - 32 A - Schraubmontage
Technische Daten
| Produktserie | Harmony K |
|---|---|
| Produkttyp Oder Komponententyp | Kompletter Nockenschalter |
| Komponentenname | K30 |
| [Ith] Konventioneller Thermischer Strom An Freier Luft | 32 A |
| Montageposition | Vorne |
| Befestigungsmodus | 4 Löcher |
| Nockenschalter-Kopftyp | Mit Frontschild 64 x 64 mm |
| Typ Des Bedieners | Schwarzer Griff |
| Verriegelung Des Drehgriffs | Ohne |
| Darstellung Der Beschriftung | Mit metallischer Beschriftung, schwarze Markierung 1 - 0 - 2 |
| Nockenschalterfunktion | Wahlschalter |
| Rückstellung | Ohne |
| Aus-Position | Mit Aus-Position |
| Polbeschreibung | 1P |
| Schaltpositionen | Links: 0° - 300°, Rechts: 0° - 60° |
| Schutzart (IP) | IP40 gemäß Norm IEC 529, IP40 gemäß Norm NF C 20-010 |
| Schaltwinkel | 60 ° |
| [Ui] Bemessungsisolationsspannung | 690 V Verschmutzungsgrad 3 gemäß Norm EN 60947-1, 690 V Verschmutzungsgrad 3 gemäß Norm EN 60947-1, 690 V Verschmutzungsgrad 3 gemäß Norm IEC 60947-1 |
| Kurzschlussstrom | 5000 A |
| Kurzschlussschutz | 50 A durch Einspeisung, Typ gG |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV gemäß Norm EN 947-1, 6 kV gemäß Norm IEC 947-1 |
| Kontaktebetätigung | Öffnend mit langsamer Schaltbewegung |
| Zwangsöffnung | Mit |
| Elektrischer Anschluss | Schraubklemmen flexibel, 2 x 4 mm², Schraubklemmen flexibel, 2 x 4 mm², Schraubklemmen massiv, 2 x 6 mm² |
| Anzugsdrehmoment | 1.2 N.m |
| Schaltvermögen In MA | 11000 mA DC bei 120 V 2 Kontakte für induktive Last (T = 50 ms), 11000 mA DC bei 120 V 2 Kontakte für induktive Last (T = 50 ms), 11000 mA DC bei 180 V 3 Kontakte für induktive Last (T = 50 ms), 11000 mA DC bei 60 V 1 Kontakt für induktive Last (T = 50 ms), 1200 mA DC bei 220 V 1 Kontakt für ohmsche Last (T = 1 ms), 1200 mA DC bei 440 V 2 Kontakte für ohmsche Last (T = 1 ms), 1200 mA DC bei |
| Mechanische Lebensdauer | 300000 Schaltspiele |
| CAD-Gesamtbreite | 64 mm |
| CAD-Gesamthöhe | 64 mm |
| CAD-Gesamttiefe | 81 mm |
| Produktgewicht | 0.17 kg |
| Normen | EN/IEC 60947-3 |
| Produktdertifizierungen | CULus 120 V 2 hp 1 Phase, CULus 240 V 5 hp 1 Phase, CULus 240 V 5 hp 3 Phase, CULus 480 V 20 hp 3 Phase |
| Schutzbehandlung | TC |
| Umgebungstemperatur Bei Betrieb | -25...55 °C |
| Umgebungstemperatur Bei Lagerung | -40...70 °C |
| Überspannungskategorie | Klasse II gemäß Norm IEC 60536, Klasse II gemäß Norm NF C 20-030 |
