Schneider

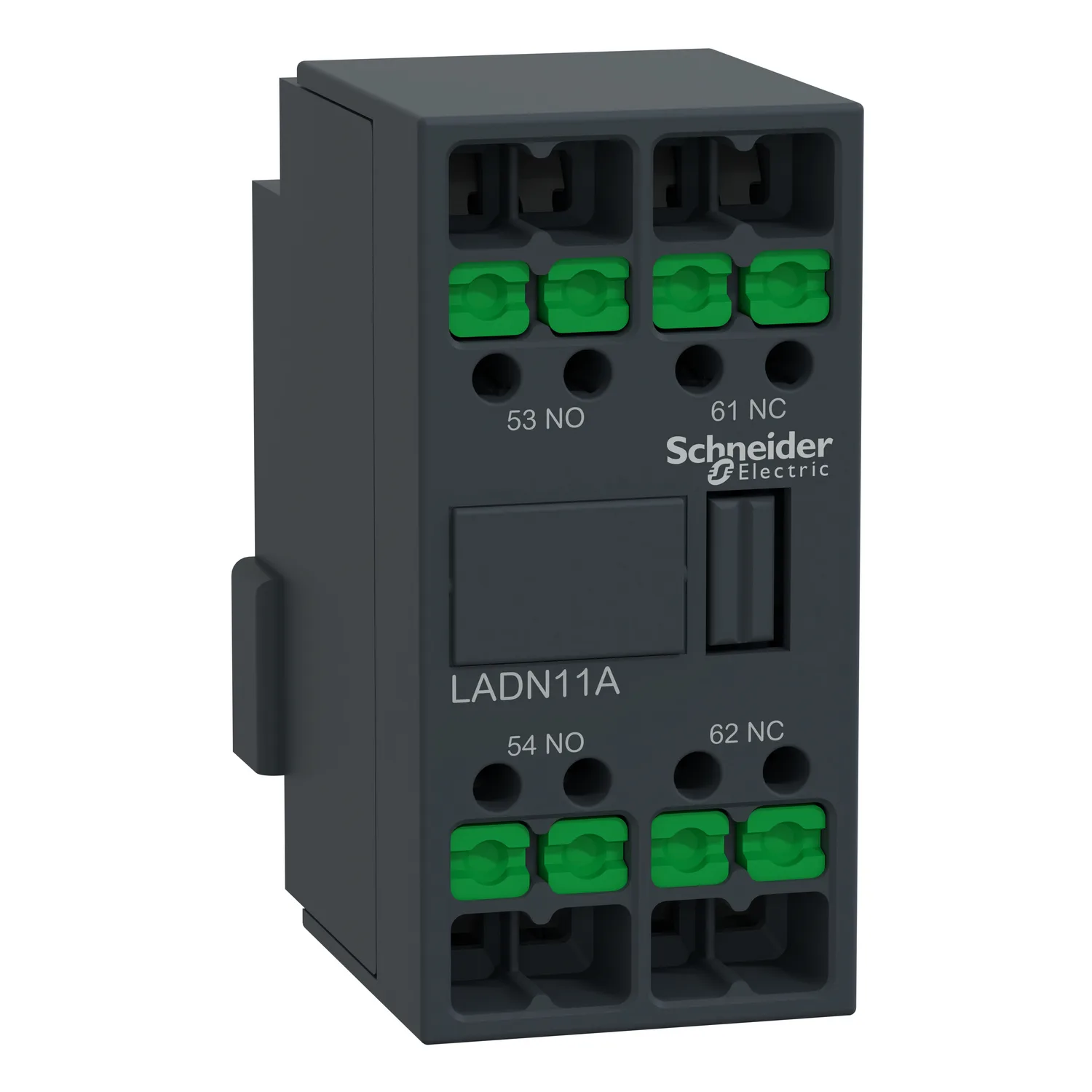

Hilfsschalterblock, 1S+1Ö, SnapIN Anschlussklemmen
Schneider LADN11A, Hilfsschalterblock, 1S+1Ö, SnapIN Anschlussklemmen. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LADN11A
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:18.20 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys; TeSys Deca
- Produktname
- TeSys Deca
- Produkt- Oder Komponententyp
- Hilfsschalterblock
- Kurzbezeichnung Des Geräts
- LADN
Produktbeschreibung
Hilfskontaktblock LADN. Unverzögerter Hilfsschalterblock für Schütze LC1D und Steuerrelais CAD. Es bietet 1 NO+1 NC-Kontakte mit einer Nennspannung von bis zu 10 A, 690 V AC, Anschluss über SnapIN Klemme. Einfache Aufsteckmontage an der Vorderseite, für hohe Zuverlässigkeit und Haltbarkeit. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
Technische Daten
Hauptmerkmale14
| Baureihe | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys Deca |
| Produkt- Oder Komponententyp | Hilfsschalterblock |
| Kurzbezeichnung Des Geräts | LADN |
| Kompatible Produktfamilie | TeSys D CAD; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAD; TeSys Deca LC1D |
| Montageort | Frontseite |
| Zusammensetzung Des Polkontakts | 1 S + 1 Ö |
| Bedienung Der Kontakte | Unverzögert |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 Hz |
| [Ie] Betriebsbemessungstrom | 6 A bei 120 V AC-15; 1,04 A bei 690 V AC-15; 0,55 A bei 125 V DC-13; 0,1 A bei 600 V DC-13 |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 60 °C) |
| Normen | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 Nr. 60947-5-1; GB/T 14048.5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ |
| Produktzertifizierungen | CB-Regelung; CCC; cULus; CE; UKCA; EU-RO-MR by DNV |
Zusatzmerkmale14
| [Irms] Bemessungseinschaltvermögen | 140 A AC conforming to IEC 60947-5-1; 250 A DC conforming to IEC 60947-5-1 |
|---|---|
| Zulässige Kurzzeitleistung | 100 A 60 °C 1 s; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms |
| Schutzart | GG-Sicherung 10 A |
| Mechanische Lebensdauer | 30 Mcycles |
| Min. Schaltstrom | 5 mA |
| Min. Schaltspannung | 17 V |
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung keine Überlappung zwischen Öffner und Schließer; 1,5 ms bei Ansteuerung keine Überlappung zwischen Öffner und Schließer |
| Isolationswiderstand | > 10 MOhm |
| Anschlüsse - Klemmen | Snap-in terminal 1 Kabel(n) 1…4 mm²flexibel mit Kabelende; Snap-in terminal 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Snap-in terminal 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende; Snap-in terminal 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Snap-in terminal 1 Kabel(n) 1…4 mm²fest ohne Kabelende; Snap-in terminal 2 Kabel(n) 1…4 mm²fest ohne Kabelende |
| Höhe | 48 mm |
| Breite | 26 mm |
| Tiefe | 42 mm |
| Produktgewicht | 31 g |
| Farbe | Dunkelgrau |
Montage6
| Umgebungseigenschaften | Normale Umgebungsbedingungen |
|---|---|
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Beschichtung | TH entspricht IEC 60068 |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
| Betriebshöhe | 3.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 3,300 cm |
| VPE 1 Länge | 4,200 cm |
| Verpackungsgewicht (Lbs) | 36,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 165 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,376 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
