Schneider
Leistungsschütz LC1D 3p, +1S+1Ö, 75 kW, 150 A, 400 V AC3, Spule 400 V AC
Nicht im Verkauf

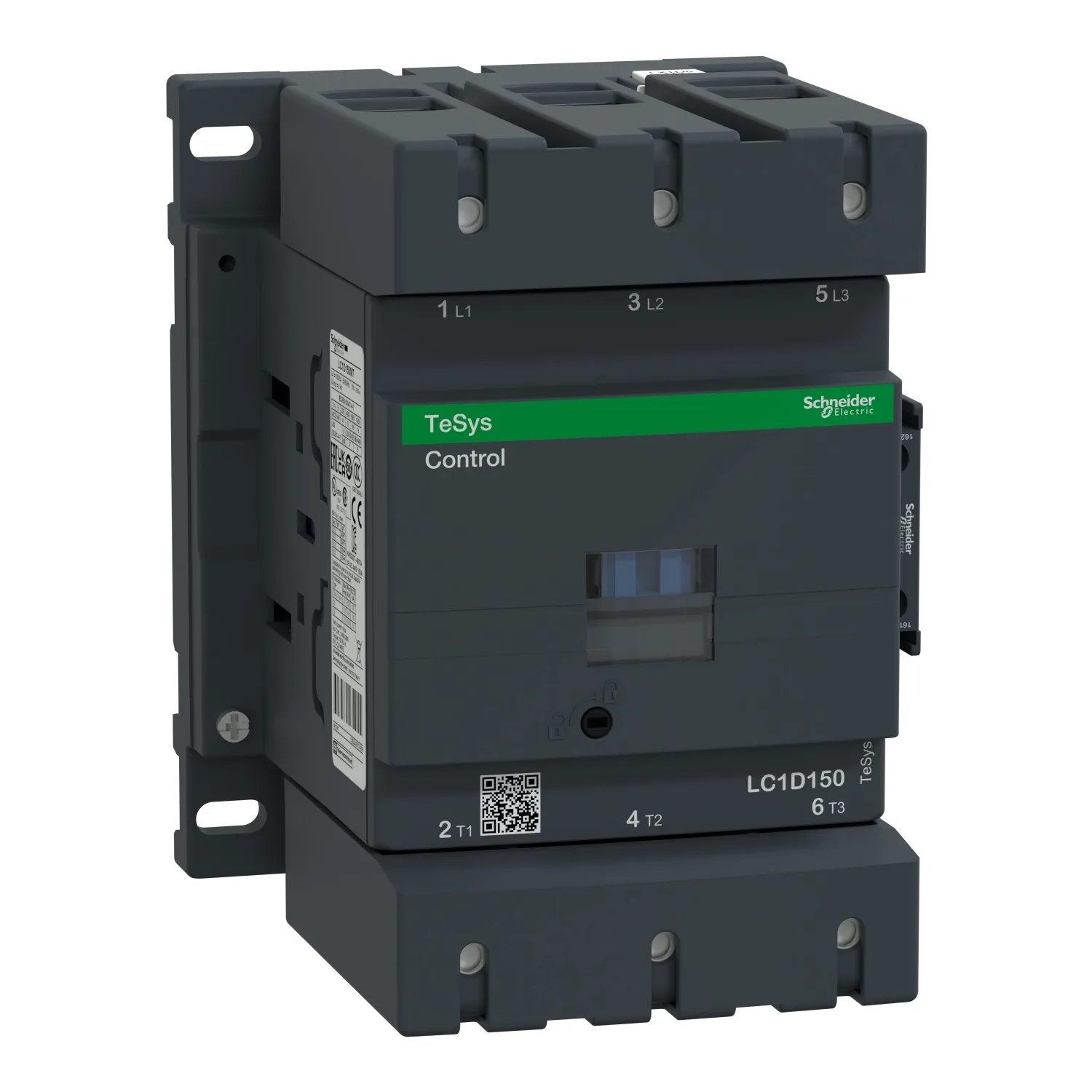

Schneider LC1D150V7, Leistungsschütz LC1D 3p, +1S+1Ö, 75 kW, 150 A, 400 V AC3, Spule 400 V AC. Kategorie: TeSys Deca Advanced. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LC1D150V7
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schütz
- Kurzbezeichnung Des Geräts
- LC1D
- Anwendung Des Schützes
- Ohmsche Last; Motorsteuerung
Produktbeschreibung
TeSys D Schütz - 3P(3 S) - AC-3 - <= 440 V 150 A - 400 V AC Spule
Technische Daten
Hauptmerkmale9
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schütz |
| Kurzbezeichnung Des Geräts | LC1D |
| Anwendung Des Schützes | Ohmsche Last; Motorsteuerung |
| Nutzungskategorie | AC-3; AC-3e; AC-1; AC-4 |
| Beschreibung Der Pole | 3P |
| [Ue] Bemessungs-Betriebsspannung | Stromkreis: <= 1.000 V AC 25 - 400 Hz; Stromkreis: <= 300 V DC |
| [Ie] Betriebsbemessungstrom | 200 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis; 150 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis; 150 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis |
| [Uc] Steuerkreisspannung | 400 V AC 50/60 Hz |
Zusatzmerkmale37
| Motorleistung (kW) | 40 kW bei 220/230 V AC 50/60 Hz (AC-3); 75 kW bei 380/400 V AC 50/60 Hz (AC-3); 80 kW bei 415/440 V AC 50/60 Hz (AC-3); 90 kW bei 500 V AC 50/60 Hz (AC-3); 100 kW bei 660/690 V AC 50/60 Hz (AC-3); 75 kW bei 1.000 V AC 50/60 Hz (AC-3); 40 kW bei 220/230 V AC 50/60 Hz (AC-3e); 75 kW bei 380/400 V AC 50/60 Hz (AC-3e); 80 kW bei 415/440 V AC 50/60 Hz (AC-3e); 90 kW bei 500 V AC 50/60 Hz (AC-3e); 100 k |
|---|---|
| Motorleistung PS (UL / CSA Standards) | 40 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motoren; 50 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motoren; 100 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motoren; 125 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motoren |
| Kompatibilitätscode | LC1D |
| Strommast Kontaktzusammensetzung | 3 S |
| Sicherheitsabdeckung | Mit |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 200 A (bei 60 °C) für Stromkreis |
| [Irms] Bemessungseinschaltvermögen | 140 A AC for Signalschaltkreis conforming to IEC 60947-5-1; 250 A DC for Signalschaltkreis conforming to IEC 60947-5-1; 1660 A at 440 V for Stromkreis conforming to IEC 60947 |
| Nenn-Unterbrechungskapazität | 1400 A bei 440 V für Stromkreis entspricht IEC 60947 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 250 A 40 °C - 10 min für Stromkreis; 580 A 40 °C - 1 min für Stromkreis; 1200 A 40 °C - 10 s für Stromkreis; 1400 A 40 °C - 1 s für Stromkreis; 100 A - 1 s für Signalschaltkreis; 120 A - 500 ms für Signalschaltkreis; 140 A - 100 ms für Signalschaltkreis |
| Zugehörige Absicherung | 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1; 315 A gG bei <= 690 V Koordination Typ 1 für Stromkreis; 250 A gG bei <= 690 V Koordination Typ 2 für Stromkreis |
| Durchschnittliche Impedanz | 0,6 MOhm - Ith 200 A 50 Hz für Stromkreis |
| Verlustleistung Pro Pol | 24 W AC-1; 13,5 W AC-3; 13,5 W AC-3e |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 600 V CSA zertifiziert; Stromkreis: 600 V UL zertifiziert; Stromkreis: 1000 V entspricht IEC 60947-4-1; Signalschaltkreis: 690 V entspricht IEC 60947-1; Signalschaltkreis: 600 V CSA zertifiziert; Signalschaltkreis: 600 V UL zertifiziert |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947 |
| Niveau Des Sicherheitslevels | B10d = 684932 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1; B10d = 10000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
| Mechanische Lebensdauer | 8 Mcycles |
| Elektrische Lebensdauer | 0,85 Mcycles 150 A AC-3 bei Ue <= 440 V; 1 Mcycles 200 A AC-1 bei Ue <= 440 V; 0,85 Mcycles 150 A AC-3e bei Ue <= 440 V |
| Steuerstromkreis-Typ | AC bei 50/60 Hz Standard |
| Spulentechnologie | Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor |
| Steuerkreisspannungsgrenzen | 0,3 - 0,5 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz; 0,8 - 1,15 Uc (-40…55 °C):Betrieb AC 50/60 Hz; 1 - 1,15 Uc (55…70 °C):Betrieb AC 50/60 Hz |
| Anzugsleistung In VA | 280…350 VA 60 Hz cos phi 0,9 (bei 20 °C); 280…350 VA 50 Hz cos phi 0,9 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 2…18 VA 60 Hz cos phi 0,9 (bei 20 °C); 2…18 VA 50 Hz cos phi 0,9 (bei 20 °C) |
| Wärmeabgabe | 3…4,5 W at 50/60 Hz |
| Betriebszeit | 20 - 35 ms Schließung; 40 - 75 ms Öffnung |
| Maximale Betriebsrate | 1200 cyc/h at 60 °C |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…2,5 mm² - Kabelfestigkeit: starr o |
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm; Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher Position Nr. 2 |
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
| Typ Der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1; Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
| Signalisierungskreisfrequenz | 25 - 400 Hz |
| Min. Schaltspannung | 17 V for Signalschaltkreis |
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
| Isolationswiderstand | > 10 MOhm for Signalschaltkreis |
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
| Montagehalterung | Platte; Schiene |
Montage14
| Normen | CSA C22.2 Nr. 14; EN 60947-4-1; IEC 60947-4-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1; JIS C8201-4-1 |
|---|---|
| Produktzertifizierungen | UL; CCC; CSA; CE; UKCA; Marine; EAC |
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Schutzbehandlung | TH entspricht IEC 60068-2-30 |
| Klimafestigkeit | entspricht IACS E10 Feuchtwärme-Exposition |
| Geräte-Umgebungstemperatur | -40…60 °C; 60…70 °C mit Leistungsreduzierung |
| Betriebshöhe | 0 - 3.000 m |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Mechanische Robustheit | Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz); Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz); Schocks Schütz geschlossen (15 Gn für 11 ms); Schocks Schütz geöffnet (6 Gn für 11 ms) |
| Höhe | 158 mm |
| Breite | 120 mm |
| Tiefe | 136 mm |
| Produktgewicht | 2,5 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 16,8 cm |
| VPE 1 Breite | 19,0 cm |
| VPE 1 Länge | 20,8 cm |
| Verpackungsgewicht (Lbs) | 2,4 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 5,699 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
