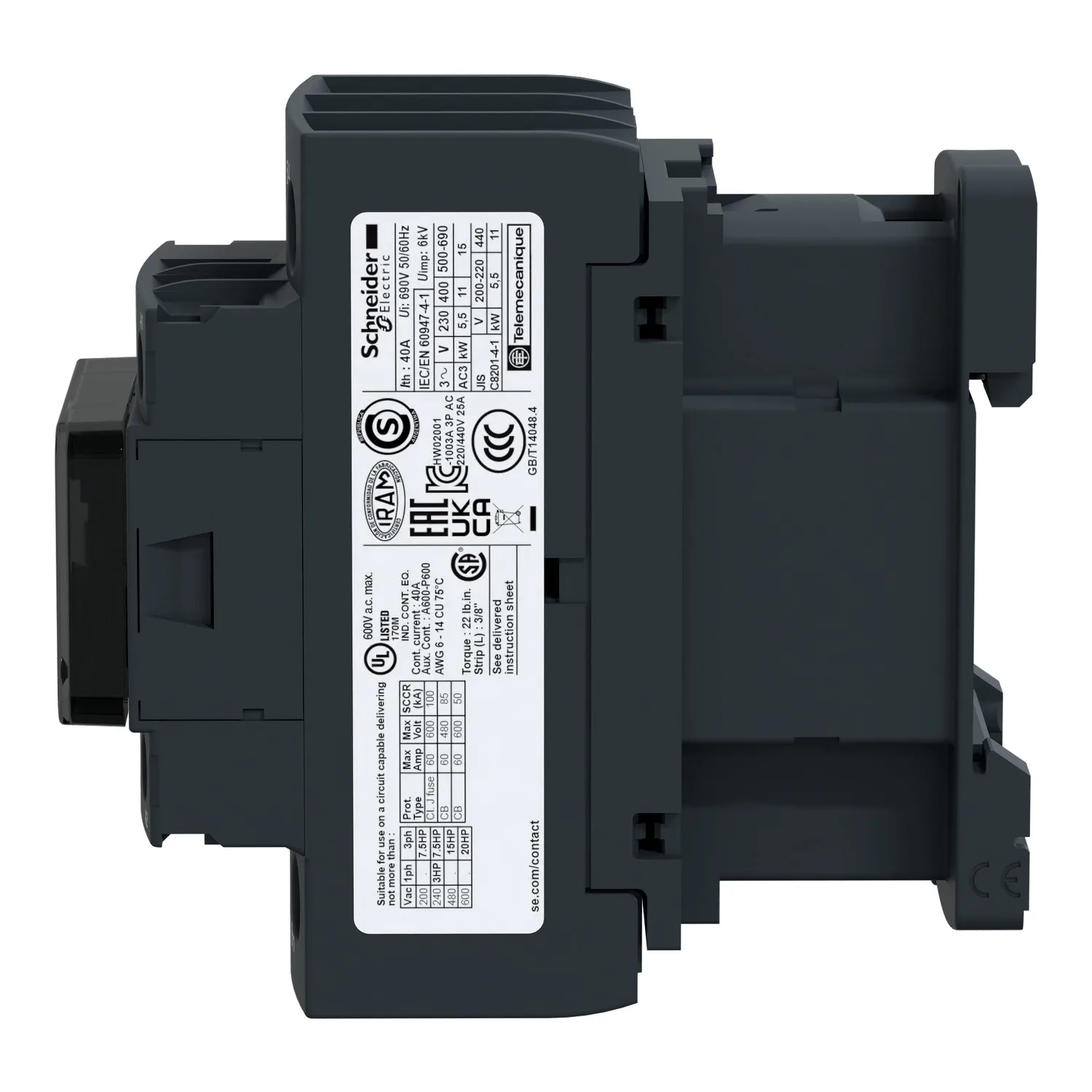

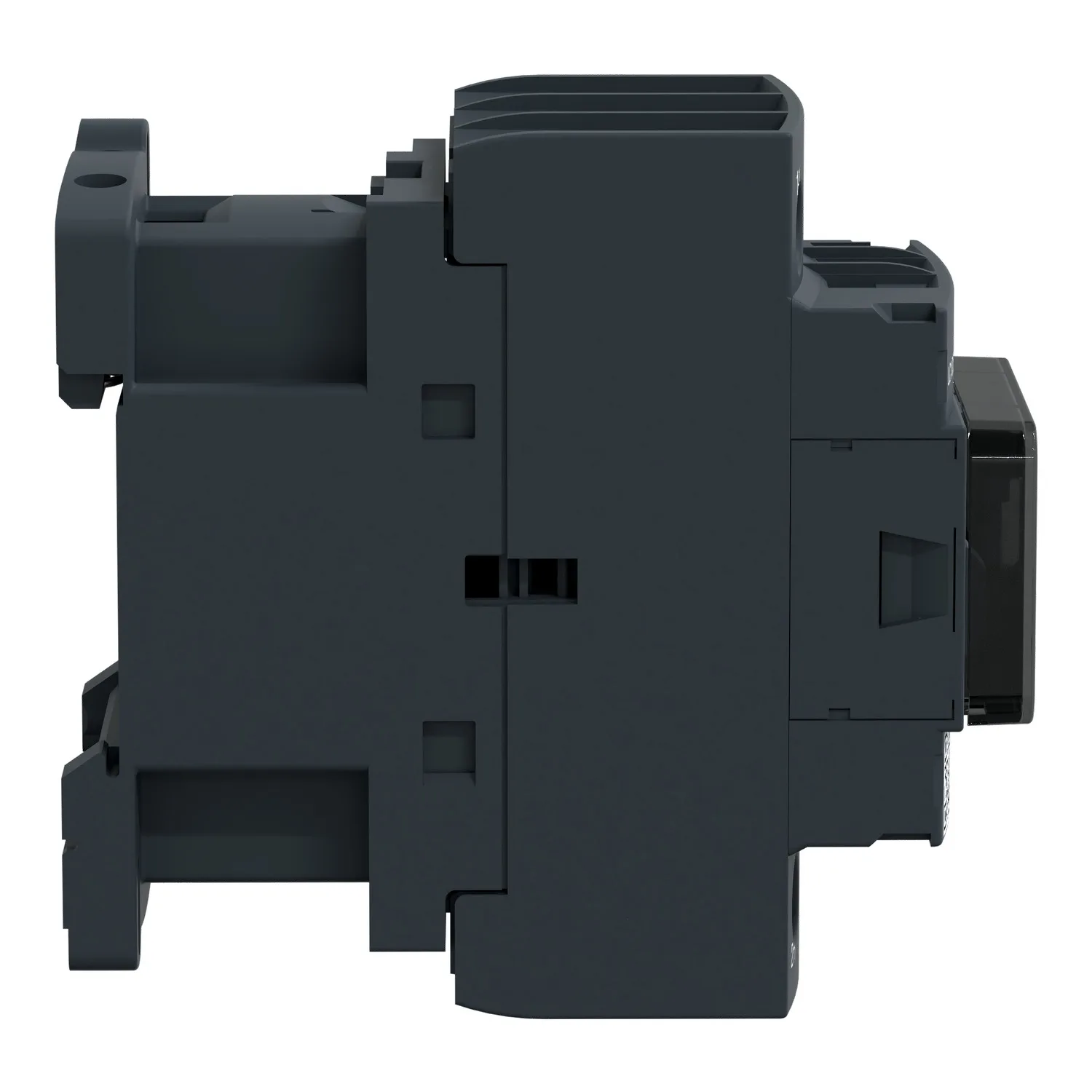

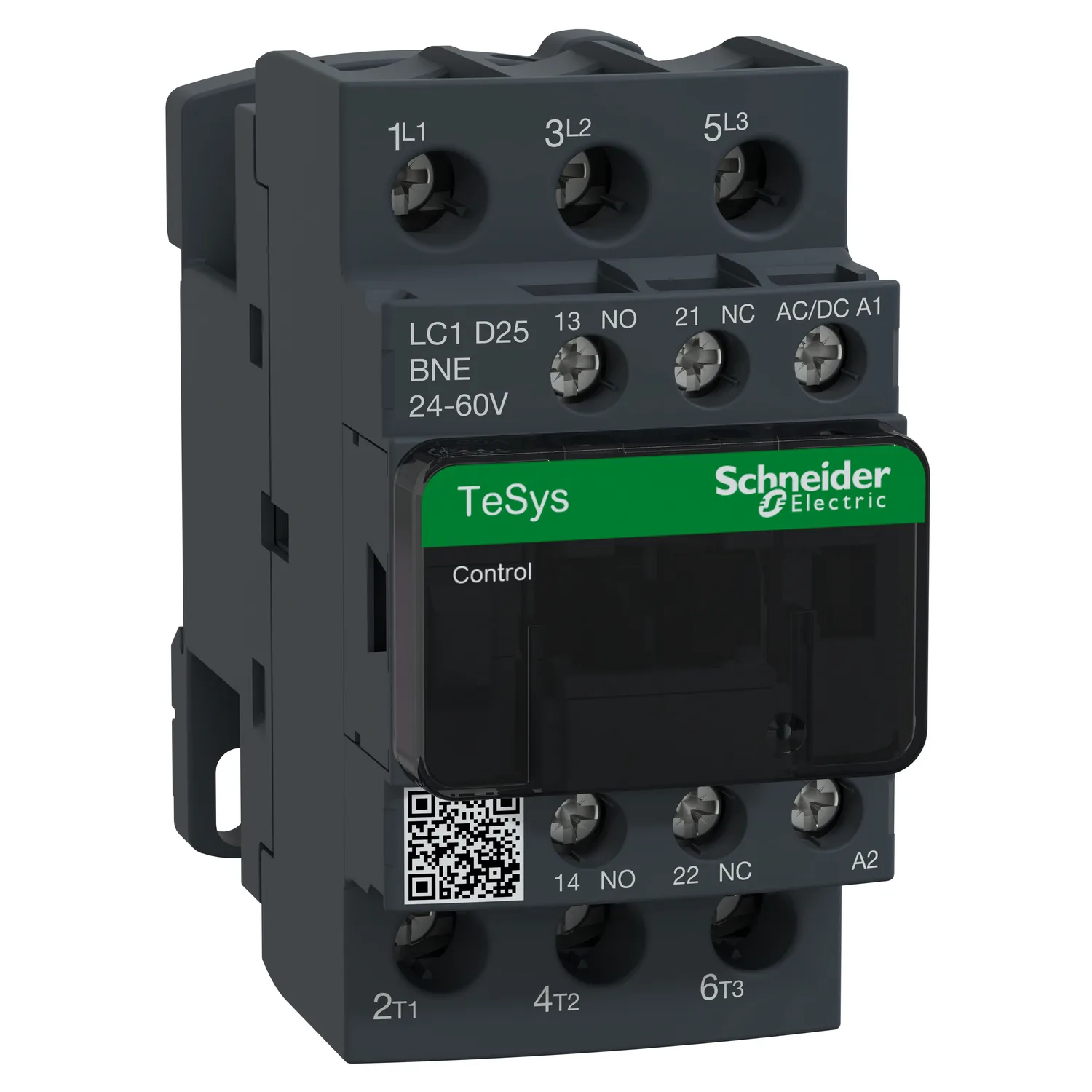

| Motorleistung (kW) | 5,5 kW bei 220/230 V AC 50/60 Hz (AC-3); 11 kW bei 380/400 V AC 50/60 Hz (AC-3); 11 kW bei 415 V AC 50/60 Hz (AC-3); 11 kW bei 440 V AC 50/60 Hz (AC-3); 15 kW bei 500 V AC 50/60 Hz (AC-3); 15 kW bei 660/690 V AC 50/60 Hz (AC-3); 5,5 kW bei 220/230 V AC 50/60 Hz (AC-3e); 11 kW bei 380/400 V AC 50/60 Hz (AC-3e); 11 kW bei 415 V AC 50/60 Hz (AC-3e); 11 kW bei 440 V AC 50/60 Hz (AC-3e); 15 kW bei 500 |
|---|
| Motorleistung PS (UL / CSA Standards) | 2 hp bei 115 V AC 60 Hz für 1 Phase Motoren; 3 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren; 7,5 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren; 7,5 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren; 15 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren; 20 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren |
|---|
| Kompatibilitätscode | LC1D |
|---|
| Strommast Kontaktzusammensetzung | 3 S |
|---|
| Sicherheitsabdeckung | Mit |
|---|
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 60 °C) für Signalschaltkreis; 40 A (bei 60 °C) für Stromkreis |
|---|
| [Irms] Bemessungseinschaltvermögen | 140 A AC for Signalschaltkreis conforming to IEC 60947-5-1; 250 A DC for Signalschaltkreis conforming to IEC 60947-5-1; 450 A at 440 V for Stromkreis conforming to IEC 60947 |
|---|
| Nenn-Unterbrechungskapazität | 450 A bei 440 V für Stromkreis entspricht IEC 60947 |
|---|
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 100 A - 1 s für Signalschaltkreis; 120 A - 500 ms für Signalschaltkreis; 140 A - 100 ms für Signalschaltkreis; 50 A 40 °C - 10 min für Stromkreis; 120 A 40 °C - 1 min für Stromkreis; 240 A 40 °C - 10 s für Stromkreis; 380 A 40 °C - 1 s für Stromkreis |
|---|
| Zugehörige Absicherung | 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1; 63 A gG bei <= 690 V Koordination Typ 1 für Stromkreis; 40 A gG bei <= 690 V Koordination Typ 2 für Stromkreis |
|---|
| Durchschnittliche Impedanz | 2 MOhm - Ith 40 A 50 Hz für Stromkreis |
|---|
| Verlustleistung Pro Pol | 3,2 W AC-1; 1,25 W AC-3; 1,25 W AC-3e |
|---|
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 690 V entspricht IEC 60947-4-1; Signalschaltkreis: 690 V entspricht IEC 60947-1 |
|---|
| Überspannungskategorie | III |
|---|
| Verschmutzungsgrad | 3 |
|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947 |
|---|
| Niveau Des Sicherheitslevels | B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1; B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
|---|
| Mechanische Lebensdauer | 15 Mcycles |
|---|
| Elektrische Lebensdauer | 2 Mcycles 21 A AC-3 bei Ue <= 440 V; 0,9 Mcycles 40 A AC-1 bei Ue <= 440 V; 2 Mcycles 21 A AC-3e bei Ue <= 440 V |
|---|
| Steuerstromkreis-Typ | AC/DC bei 50/60 Hz AC/DC, elektronisch |
|---|
| Spulentechnologie | Integrierte bidirektionale Spitzenbegrenzung |
|---|
| Steuerkreisspannungsgrenzen | <= 0,1 Uc (-40…70 °C):Abfallspannung AC/DC; 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC; 0,8 - 1,1Uc (-40…60 °C):Betrieb DC; 1 - 1,1 Uc (60…70 °C):Betrieb AC/DC |
|---|
| Anzugsleistung In VA | 15 VA 50/60 Hz (bei 20 °C) |
|---|
| Anzugsleistung In W | 14 W (bei 20 °C) |
|---|
| Halteleistungsaufnahme In VA | 0,9 VA 50/60 Hz (bei 20 °C) |
|---|
| Halteleistungsaufnahme In W | 0,6 W bei 20 °C |
|---|
| Wärmeabgabe | 0,6 W at 50/60 Hz |
|---|
| Betriebszeit | 45 - 55 ms Schließung; 20 - 90 ms Öffnung |
|---|
| Maximale Betriebsrate | 3600 cyc/h at 60 °C |
|---|
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr; Steuerkr |
|---|
| Anzugsdrehmoment | Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Schraubenzieher Position Nr. 2 M4; Steuerkreis: 1,7 |
|---|
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
|---|
| Typ Der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1; Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
|---|
| Signalisierungskreisfrequenz | 25 - 400 Hz |
|---|
| Min. Schaltspannung | 17 V for Signalschaltkreis |
|---|
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
|---|
| Isolationswiderstand | > 10 MOhm for Signalschaltkreis |
|---|
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
|---|

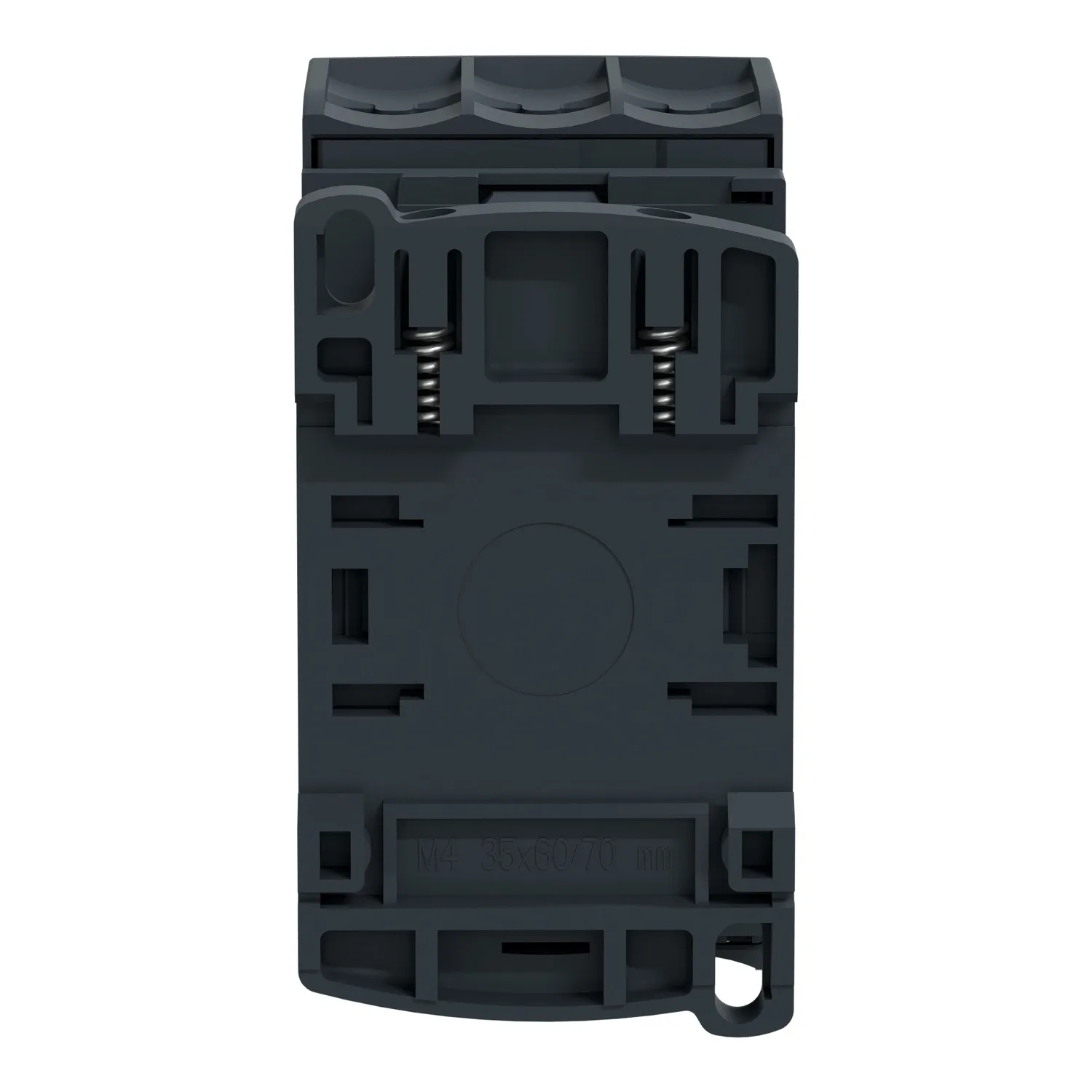

| Montagehalterung | Platte; Schiene |
|---|
