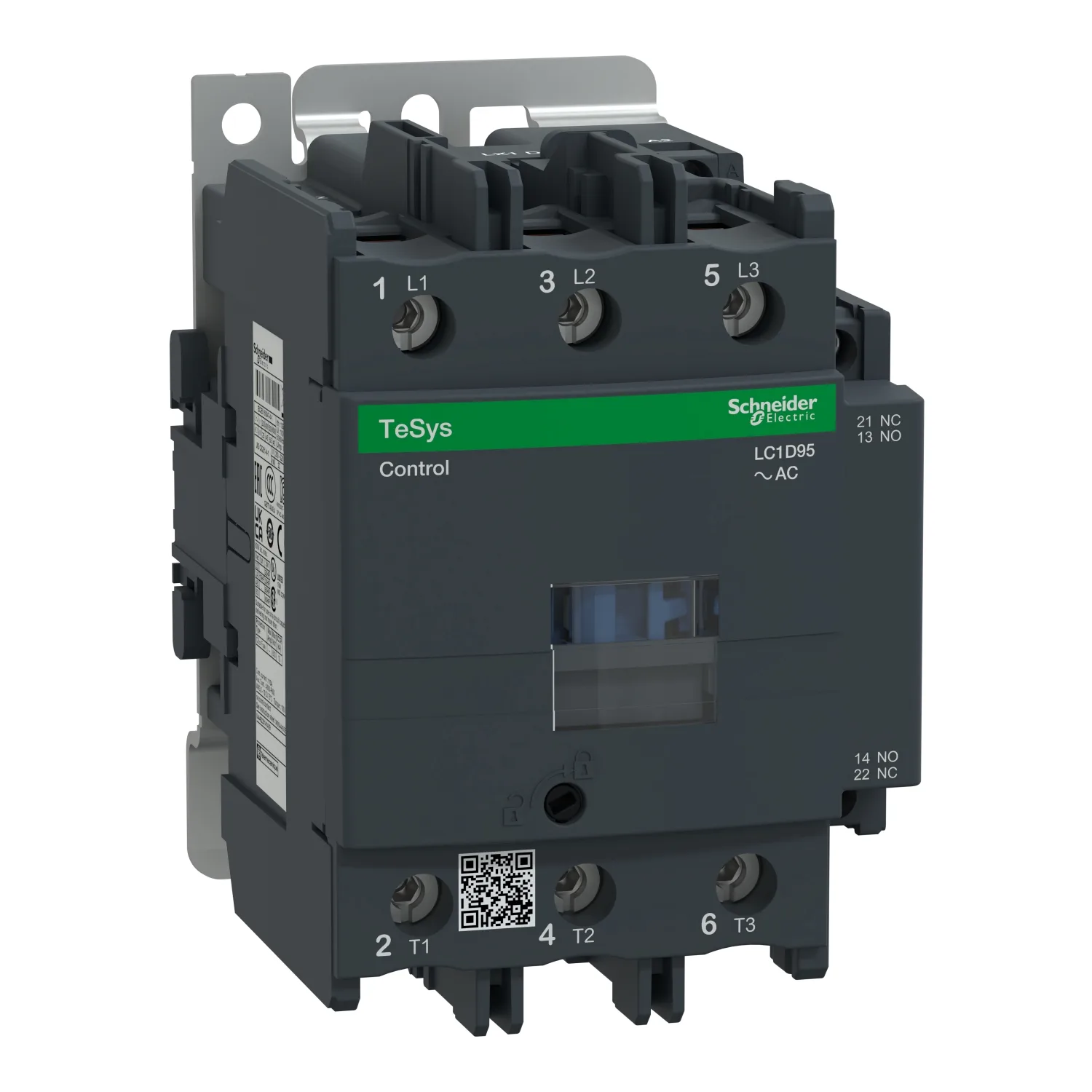

| Motorleistung (kW) | 25 kW bei 220/230 V AC 50/60 Hz (AC-3); 45 kW bei 380/400 V AC 50/60 Hz (AC-3); 45 kW bei 415/440 V AC 50/60 Hz (AC-3); 55 kW bei 500 V AC 50/60 Hz (AC-3); 45 kW bei 660/690 V AC 50/60 Hz (AC-3); 25 kW bei 220/230 V AC 50/60 Hz (AC-3e); 45 kW bei 380/400 V AC 50/60 Hz (AC-3e); 45 kW bei 415/440 V AC 50/60 Hz (AC-3e); 55 kW bei 500 V AC 50/60 Hz (AC-3e); 45 kW bei 660/690 V AC 50/60 Hz (AC-3e); 15 |
|---|
| Motorleistung PS (UL / CSA Standards) | 7,5 hp bei 120 V AC 60 Hz für 1 Phase Motoren; 15 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren; 30 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren; 30 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren; 60 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren; 60 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren |
|---|
| Kompatibilitätscode | LC1D |
|---|
| Strommast Kontaktzusammensetzung | 3 S |
|---|
| Sicherheitsabdeckung | Mit |
|---|
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 60 °C) für Signalschaltkreis; 125 A (bei 60 °C) für Stromkreis |
|---|
| [Irms] Bemessungseinschaltvermögen | 1100 A at 440 V AC for Stromkreis conforming to IEC 60947; 140 A AC for Signalschaltkreis conforming to IEC 60947-5-1; 250 A DC for Signalschaltkreis conforming to IEC 60947-5-1 |
|---|
| Nenn-Unterbrechungskapazität | 1100 A bei 440 V für Stromkreis entspricht IEC 60947 |
|---|
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 1100 A 40 °C - 1 s für Stromkreis; 800 A 40 °C - 10 s für Stromkreis; 400 A 40 °C - 1 min für Stromkreis; 135 A 40 °C - 10 min für Stromkreis; 140 A - 100 ms für Signalschaltkreis; 120 A - 500 ms für Signalschaltkreis; 100 A - 1 s für Signalschaltkreis |
|---|
| Zugehörige Absicherung | 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1; 200 A gG bei <= 690 V Koordination Typ 1 für Stromkreis; 160 A gG bei <= 690 V Koordination Typ 2 für Stromkreis |
|---|
| Durchschnittliche Impedanz | 0,8 MOhm - Ith 125 A 50 Hz für Stromkreis |
|---|
| Verlustleistung Pro Pol | 12,5 W AC-1; 7,2 W AC-3; 7,2 W AC-3e |
|---|
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 1000 V entspricht IEC 60947-4-1; Stromkreis: 600 V CSA zertifiziert; Stromkreis: 600 V UL zertifiziert; Signalschaltkreis: 690 V entspricht IEC 60947-1; Signalschaltkreis: 600 V CSA zertifiziert; Signalschaltkreis: 600 V UL zertifiziert |
|---|
| Überspannungskategorie | III |
|---|
| Verschmutzungsgrad | 3 |
|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947 |
|---|
| Niveau Des Sicherheitslevels | B10d = 1,3 Mcycles Schütz mit Nennlast entspricht EN/ISO 13849-1; B10d = 20 Mcycles Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
|---|
| Mechanische Lebensdauer | 4 Mcycles |
|---|
| Elektrische Lebensdauer | 1,2 Mcycles 95 A AC-3; 1,3 Mcycles 125 A AC-1; 1,2 Mcycles 95 A AC-3e |
|---|
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
|---|
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|
| Steuerkreisspannungsgrenzen | 0,8 - 1,1Uc (-40…55 °C):Betrieb AC 50 Hz; 0,85 - 1,1 Uc (-40…55 °C):Betrieb AC 60 Hz; 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz; 1 - 1,1 Uc (55…70 °C):Betrieb AC 50/60 Hz |
|---|
| Anzugsleistung In VA | 245 VA 60 Hz cos phi 0,75 (bei 20 °C); 245 VA 50 Hz cos phi 0,75 (bei 20 °C) |
|---|
| Halteleistungsaufnahme In VA | 26 VA 60 Hz cos phi 0,3 (bei 20 °C); 26 VA 50 Hz cos phi 0,3 (bei 20 °C) |
|---|
| Wärmeabgabe | 6…10 W at 50/60 Hz |
|---|
| Betriebszeit | 20 - 35 ms Schließung; 6 - 20 ms Öffnung |
|---|
| Maximale Betriebsrate | 3600 cyc/h at 60 °C |
|---|
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr ohne Ka |
|---|
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 12 Nm - auf Stecker - mit Schraubenzieher flach Ø 6 bis Ø 8; Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm; Steuerkreis: 1,2 Nm - auf Schraubklemmen - mit Schraubenzieher Position Nr. 2 |
|---|
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
|---|
| Typ Der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1; Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
|---|
| Signalisierungskreisfrequenz | 25 - 400 Hz |
|---|
| Min. Schaltspannung | 17 V for Signalschaltkreis |
|---|
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
|---|
| Isolationswiderstand | > 10 MOhm for Signalschaltkreis |
|---|
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
|---|
| Montagehalterung | Platte; Schiene |
|---|
