Schneider

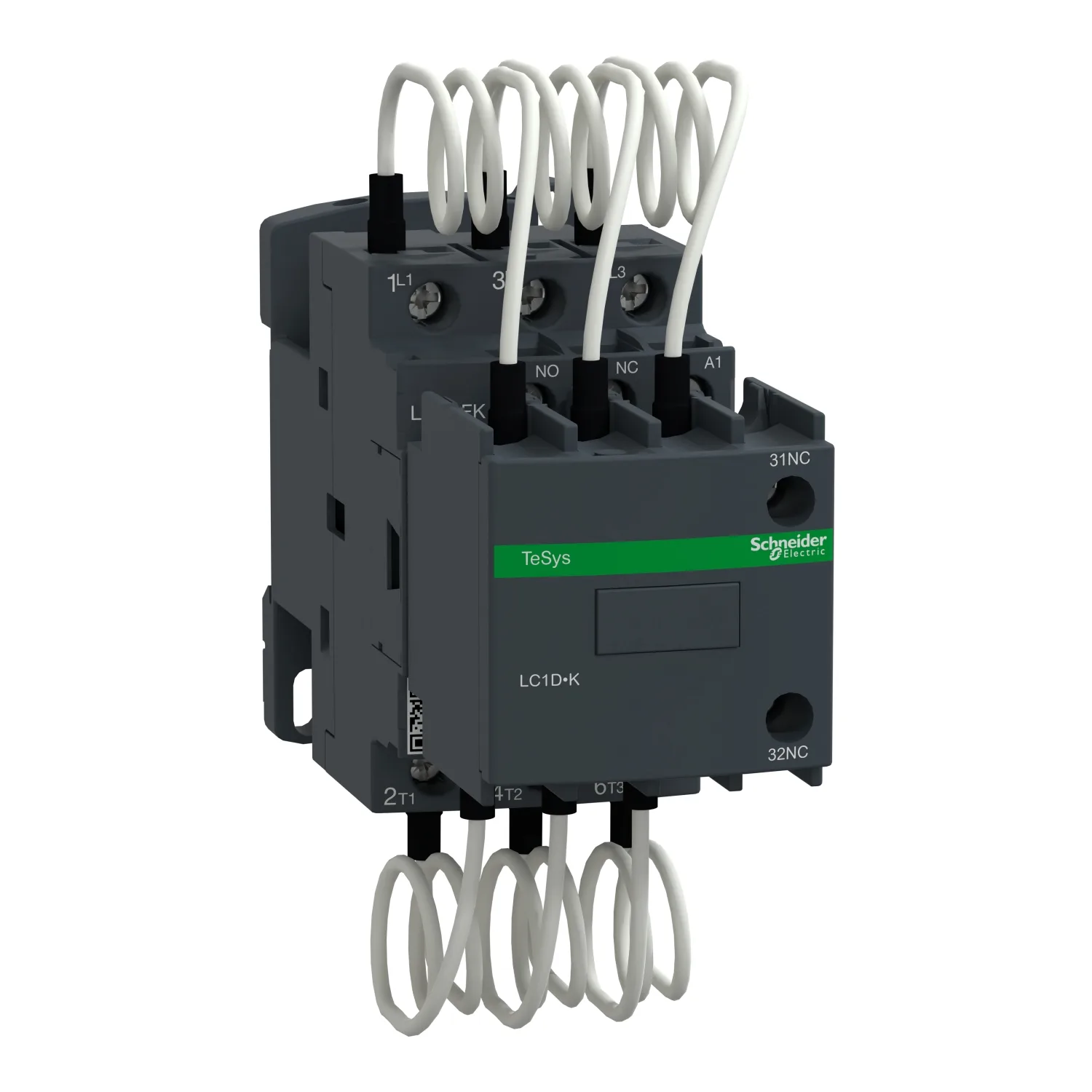

Schütz TeSys LC1-DF 12,5 kVAr - Spule 220 V AC
Schneider LC1DFKM7, Schütz TeSys LC1-DF 12,5 kVAr - Spule 220 V AC. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LC1DFKM7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:105.20 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys; TeSys Deca
- Produktname
- TeSys LC1D.K; TeSys Deca
- Produkt- Oder Komponententyp
- Kondensatorbetriebsschütz
- Kurzbezeichnung Des Geräts
- LC1DFK
Produktbeschreibung
- TeSys D Schütz, 3-polig (3NO), zum Schalten von 3-Phasen-Kondensatorbänken bis maximal 12
- 5kVAR@400V 50Hz (21kVAR@690V)
- Bietet hohe Zuverlässigkeit und Langlebigkeit bei Betriebsgeschwindigkeiten bis zu 240 Zyklen/Stunde und in Umgebungen bis zu 60°C
- Kompakt (45 mm Breite), DIN-Schienenmontage oder Schraubbefestigung
- IEC 60947 zertifiziert und konform mit dem Standard für Nebenschlusskondensatoren IEC 60831, Green Premium Produkt (RoHS/REACh).
- IEC 60947 zertifiziert und konform mit dem Standard für Nebenschlusskondensatoren IEC 60831, Green Premium Produkt (RoHS/REACh)
Hauptmerkmale
- Neues modernes Aussehen und Gefühl für alle Maschinen
- Entwickelt, um die Anforderungen von Elektro-Haushaltsgeräten und HVAC-Anwendungen zu erfüllen
- Einfachere Installation und Bedienung mit Mehrstandard-Schrauben
- IEC60335-1 Konformität, mit verbesserter Feuerbeständigkeit und staubdichten Hilfskontakten
- Digitales Kundenerlebnis für technische Dokumentationen
Technische Daten
Hauptmerkmale21
| Baureihe | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys LC1D.K; TeSys Deca |
| Produkt- Oder Komponententyp | Kondensatorbetriebsschütz |
| Kurzbezeichnung Des Geräts | LC1DFK |
| Geräteanwendung | Steuerung |
| Anwendung Des Schützes | Korrektur Leistungsfaktor |
| Nutzungskategorie | AC-6b |
| Beschreibung Der Pole | 3P |
| Strommast Kontaktzusammensetzung | 3 S |
| [Ue] Bemessungs-Betriebsspannung | Stromkreis: 690 V AC 50/60 Hz |
| Blindleistungsangabe | 7 kvar bei 230 V AC 50 Hz 60 °C; 12,5 kvar bei 400 V AC 50 Hz 60 °C; 13 kvar bei 440 V AC 50 Hz 60 °C; 21 kvar bei 690 V AC 50 Hz 60 °C |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 220 V AC 50/60 Hz |
| Aufbau Der Hilfskontakte | 1 S + 2 Ö unverzögert |
| Elektrische Lebensdauer | 300000 Zyklen bei Ue 400 V; 200000 Zyklen bei Ue 690 V |
| Montagehalterung | DIN-Schiene; Platte |
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; IEC 60335-1 |
| Produktzertifizierungen | IECEE CB-Schema; UKCA |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: starr; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen |
| Anzugsdrehmoment | Steuerkreis: 1,7 Nm - auf Schraubklemmen; Stromkreis: 1,7 Nm - auf Schraubklemmen |
| Max. Betriebsrate | 240 cyc/h |
Zusatzmerkmale1
| Typ Der Hilfskontakte | Typ mechanisch verbunden 1 S + 2 Ö entspricht IEC 60947-5-1 |
|---|
Montage8
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
|---|---|
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Betriebshöhe | 0 - 3.000 m |
| Höhe | 115 mm |
| Breite | 45 mm |
| Tiefe | 121 mm |
| Produktgewicht | 0,53 kg |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,800 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 22,400 cm |
| Verpackungsgewicht (Lbs) | 538,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,717 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 37,736 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
