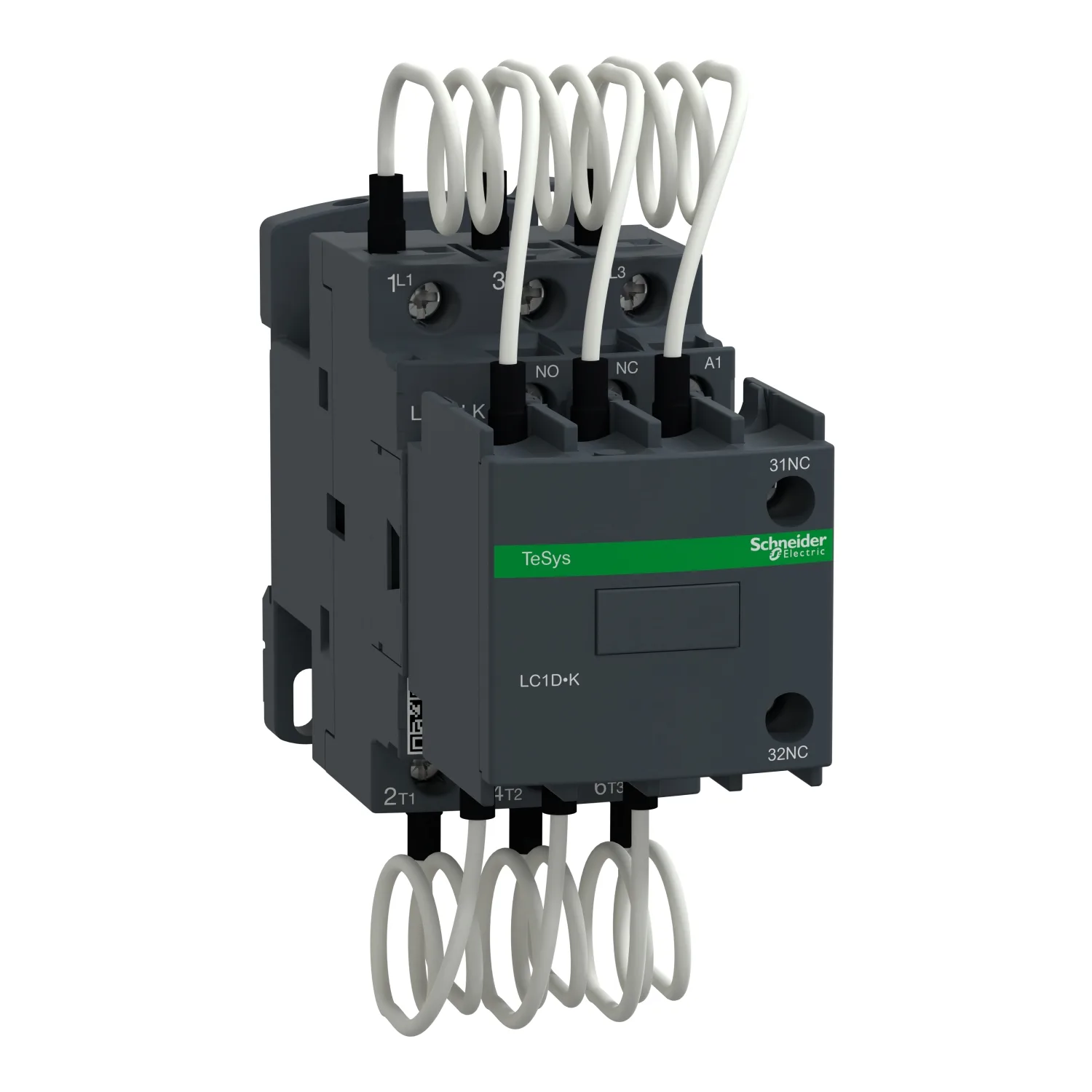

LC1DLKQ7 - TeSys Deca Kondensatorschütz 20kVAR 380VAC
Schneider LC1DLKQ7, TeSys Deca Kondensatorschütz 20kVAR 380VAC. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LC1DLKQ7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:124.10 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- TeSys; TeSys Deca
- Produktname
- TeSys LC1D.K; TeSys Deca
- Produkttyp Oder Komponente
- Kondensatorschütz
- Produktgruppe
- LC1DLK
Produktbeschreibung
TeSys D Schütz, 3-polig (3NO), zum Schalten von 3-phasigen Kondensatorbänken bis 20kVAR@400V 50Hz (33kVAR@690V). Es verfügt über eine 380V 50/60Hz AC-Spule, 1NO+2NC unverzögerte Hilfskontakte, mit frontseitig montierten voreilenden Kontakten und vorverdrahteten Dämpfungswiderständen zur Strombegrenzung. Für Schalthäufigkeiten bis 240 Zyklen/Stunde und Umgebungen bis 60°C bietet es hohe Zuverlässigkeit und Langlebigkeit. Kompakt (45mm Breite), DIN-Schienenmontage oder Schraubbefestigung. Zertifiziert nach IEC 60947 und konform mit dem Standard für Nebenschlusskondensatoren IEC 60831.
Hauptmerkmale
- "Neuer moderner Look & Feel für alle Maschinen"
- "Entwickelt, um die Anforderungen von Industrie- und HVAC-Anwendungen zu erfüllen"
- "Einfachere Installation und Bedienung mit Multi-Standard-Schrauben"
- "Mit IEC60335-1 Konformität, verbesserter Feuerbeständigkeit und staubdichten Hilfskontakten"
- "Digitale Kundenerfahrung für technische Dokumente"
Technische Daten
| Serie | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys LC1D.K; TeSys Deca |
| Produkttyp Oder Komponente | Kondensatorschütz |
| Produktgruppe | LC1DLK |
| Geräteanwendung | Steuerung |
| Schütz-Anwendung | Blisleistungs-Kompensation |
| Gebrauchskategorie | AC-6B |
| Polbeschreibung | 3P |
| Power Pole Contact Composition | 3 S |
| Einbauort Des Geräts Im System | Netzunterbrechung; Innerhalb der Dreieckunterbrechung |
| [Ue] Bemessungsbetriebsspannung | Leistungsstromkreis: 690 V AC 50/60 Hz |
| Blindleistung | 11 kvar bei 230 V AC 50 Hz bei <60 °C; 20 kvar bei 400 V AC 50 Hz bei <60 °C; 21 kvar bei 440 V AC 50 Hz bei <60 °C; 33 kvar bei 690 V AC 50 Hz bei <60 °C |
| Steuerkreis-Typ | AC bei 50/60 Hz |
| Steuerkreisspannung | 380 V AC 50/60 Hz |
| Hilfskontaktzusammensetzung | 1 S + 2 Ö unverzögert |
| Elektrische Lebensdauer | 300000 Zyklen bei Ue 400 V; 200000 Zyklen bei Ue 690 V |
| Montageunterstützung | Hutschiene; Platte |
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; IEC 60335-1 |
| Produktzertifizierungen | IECEE CB Schema; UKCA |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelsteifigkeit: massiv; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelsteifigkeit: massiv; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelsteifigkeit: flexibel ohne Aderendhülse; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelsteifigkeit: flexibel ohne Aderendhülse; Steuerkreis: Schraubklemmen 1 1…4 mm² |
| Anzugsdrehmoment | Steuerkreis: 1,7 N.m - an Schraubklemmen; Leistungsstromkreis: 2,5 N.m - an Schraubklemmen |
| Maximale Schalthäufigkeit | 240 cyc/h |
| Hilfskontakttyp | Typ mechanisch verbunden 1 S + 2 Ö gemäß IEC 60947-5-1 |
| Schutzart (IP) | IP20 Frontseite gemäß IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Aufstellungshöhe | 0...3000 m |
| Höhe | 125 mm |
| Breite | 45 mm |
| Tiefe | 127 mm |
| Produktgewicht | 0,6 kg |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 19,500 cm |
| Package 1 Length | 22,700 cm |
| Paketgewicht (Lbs) | 603,800 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 6 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,990 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units In Package 3 | 48 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 39,916 kg |
| Garantie | 18 Monate |
