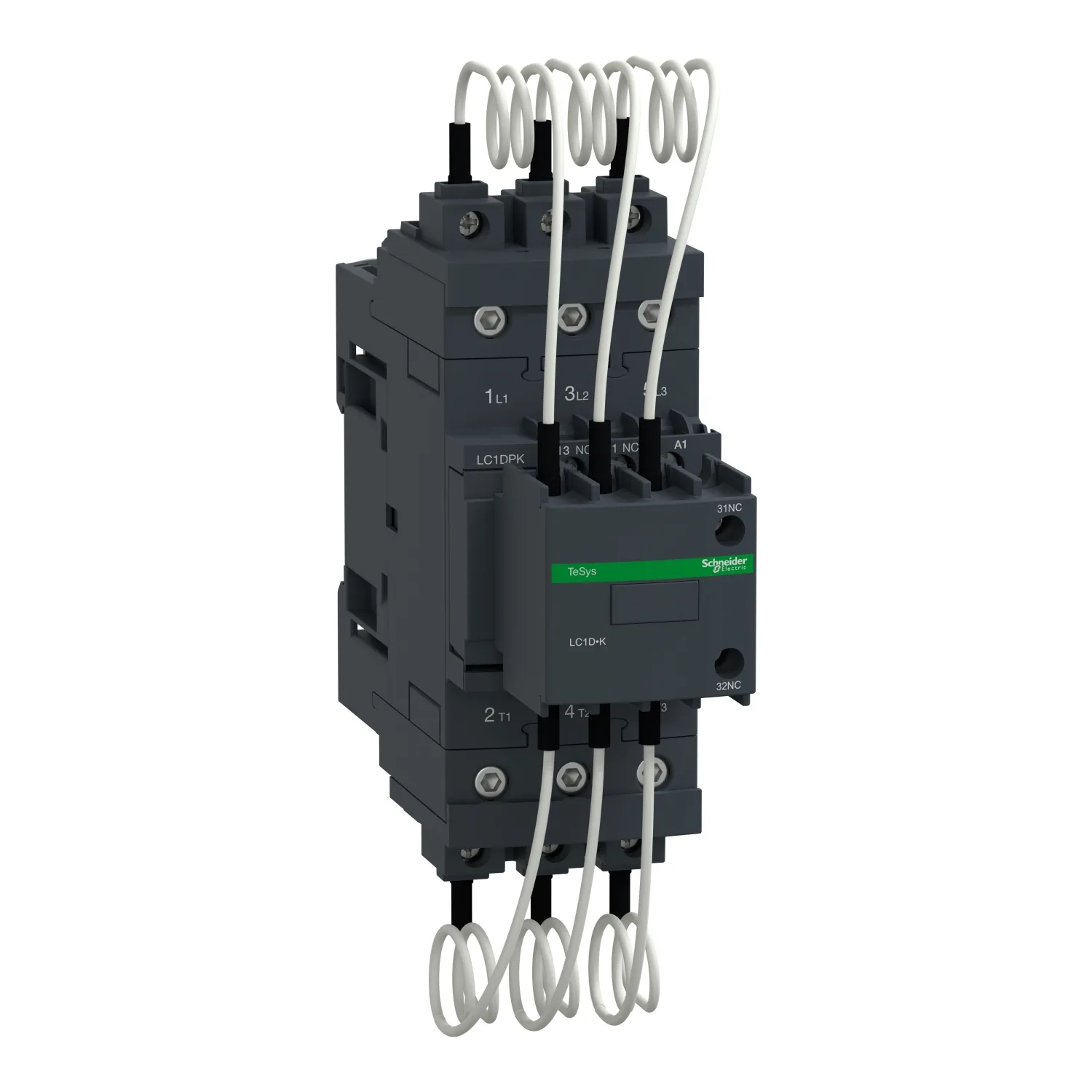

LC1DPKM7 - TeSys Deca Kondensatorschütz 30kVAR 220VAC
Schneider LC1DPKM7, TeSys Deca Kondensatorschütz 30kVAR 220VAC. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LC1DPKM7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:268.18 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- TeSys; TeSys Deca
- Produktname
- TeSys LC1D.K; TeSys Deca
- Produkttyp Oder Komponente
- Kondensatorschütz
- Produktgruppe
- LC1DPK
Produktbeschreibung
TeSys D Schütz, 3-polig (3NO), zum Schalten von 3-Phasen-Kondensatorbänken bis 30 kVAR bei 400 V 50 Hz (50 kVAR bei 690 V). Es bietet eine 220 V 50/60 Hz AC Spule, unverzögerte Hilfskontakte 1NO+2NC, mit frontseitig montierten voreilenden Polen und vorverdrahteten Dämpfungswiderständen zur Strombegrenzung. Für Betriebsraten bis zu 240 Zyklen/Stunde und Umgebungen bis zu 60 °C bietet es hohe Zuverlässigkeit und Langlebigkeit. Kompakt (55 mm Breite), Montage auf DIN-Schiene oder Schraubbefestigung. Multi-Norm-zertifiziert (IEC, UL, CSA) und konform mit der Norm für Nebenschlusskondensatoren IEC 60831, Green Premium Produkt (RoHS/REACh).
Hauptmerkmale
- Neuer moderner Look & Feel für alle Maschinen
- Entwickelt, um die Anforderungen von Industrie- und HLK-Anwendungen zu erfüllen
- Einfacher zu installieren und zu bedienen mit Multistandard-Schrauben
- Mit Konformität IEC60335-1, verbesserter Feuerbeständigkeit und staubdichten Hilfskontakten
- Digitale Kundenerfahrung für technische Dokumente
Technische Daten
| Serie | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys LC1D.K; TeSys Deca |
| Produkttyp Oder Komponente | Kondensatorschütz |
| Produktgruppe | LC1DPK |
| Geräteanwendung | Steuerung |
| Schütz-Anwendung | Blisleistungs-Kompensation |
| Gebrauchskategorie | AC-6B |
| Polbeschreibung | 3P |
| Power Pole Contact Composition | 3 S |
| Einbauort Des Geräts Im System | Innerhalb der Dreieckunterbrechung; Netzunterbrechung |
| [Ue] Bemessungsbetriebsspannung | Leistungsstromkreis: 690 V AC 50/60 Hz |
| Blindleistung | 17 kvar bei 230 V AC 50 Hz bei <60 °C; 30 kvar bei 400 V AC 50 Hz bei <60 °C; 32 kvar bei 440 V AC 50 Hz bei <60 °C; 50 kvar bei 690 V AC 50 Hz bei <60 °C; 16,5 kvar bei 230 V AC 60 Hz bei <60 °C; 33,3 kvar bei 460 V AC 60 Hz bei <60 °C; 40 kvar bei 575 V AC 60 Hz bei <60 °C |
| Steuerkreis-Typ | AC bei 50/60 Hz |
| Steuerkreisspannung | 220 V AC 50/60 Hz |
| Hilfskontaktzusammensetzung | 1 S + 2 Ö unverzögert |
| Elektrische Lebensdauer | 300000 Zyklen bei Ue 400 V; 200000 Zyklen bei Ue 690 V |
| Montageunterstützung | Hutschiene; Platte |
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC 60335-1 |
| Produktzertifizierungen | IECEE CB Schema; UL; CSA; UKCA |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelsteifigkeit: massiv; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelsteifigkeit: massiv; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelsteifigkeit: flexibel ohne Aderendhülse; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelsteifigkeit: flexibel ohne Aderendhülse; Steuerkreis: Schraubklemmen 1 1…4 mm² |
| Anzugsdrehmoment | Steuerkreis: 1,7 N.m - an Schraubklemmen; Leistungsstromkreis: 5 N.m - an EverLink BTR Schraubklemmen - Kabel 1…25 mm²; Leistungsstromkreis: 8 N.m - an EverLink BTR Schraubklemmen - Kabel 35 mm² |
| Maximale Schalthäufigkeit | 100 cyc/h |
| Hilfskontakttyp | Typ mechanisch verbunden 1 S + 2 Ö gemäß IEC 60947-5-1 |
| Schutzart (IP) | IP20 Frontseite gemäß IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Aufstellungshöhe | 0...3000 m |
| Höhe | 166 mm |
| Breite | 55 mm |
| Tiefe | 156 mm |
| Produktgewicht | 1,3 kg |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 7,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 23,000 cm |
| Paketgewicht (Lbs) | 1,108 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,095 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units In Package 3 | 48 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 64,760 kg |
| Garantie | 18 Monate |
