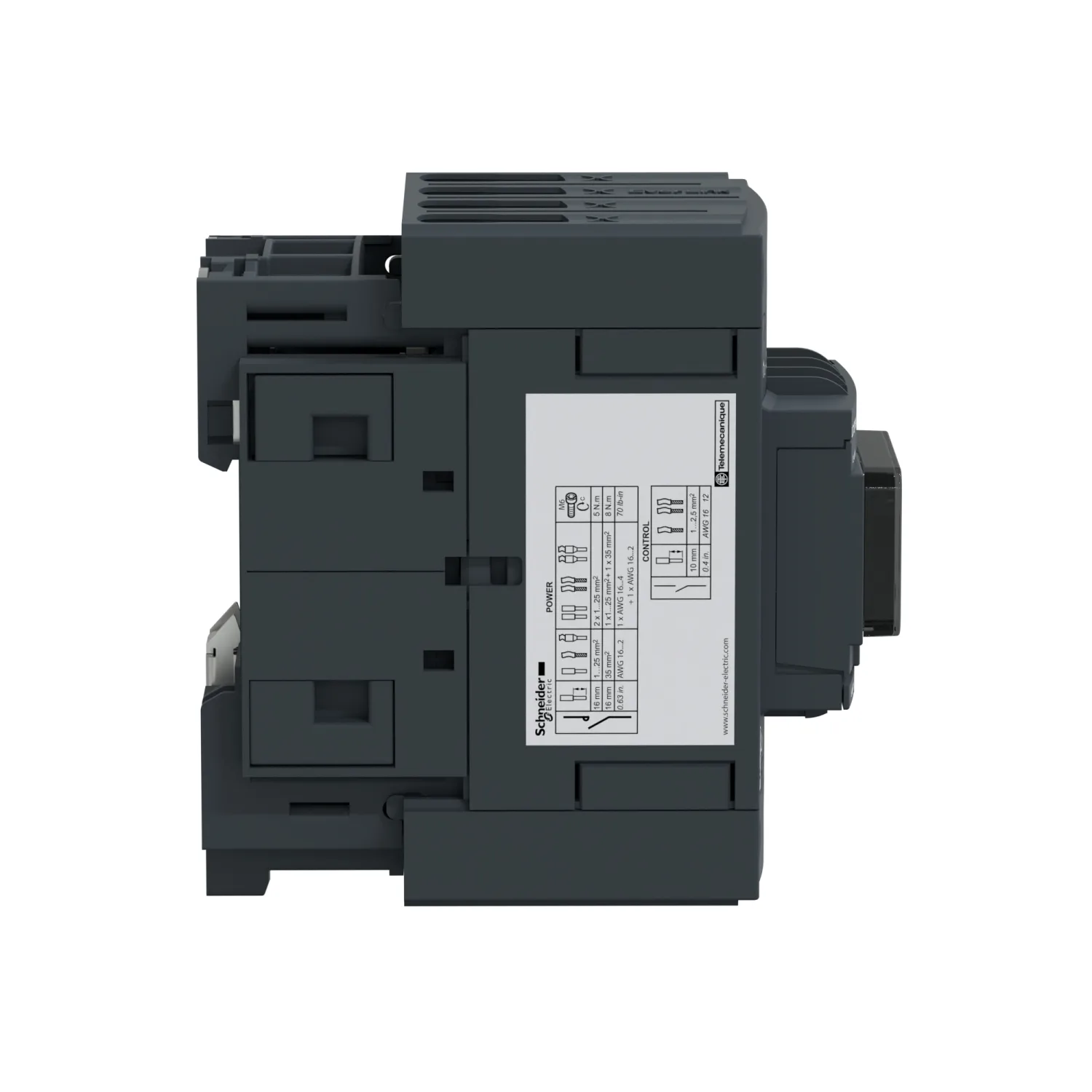

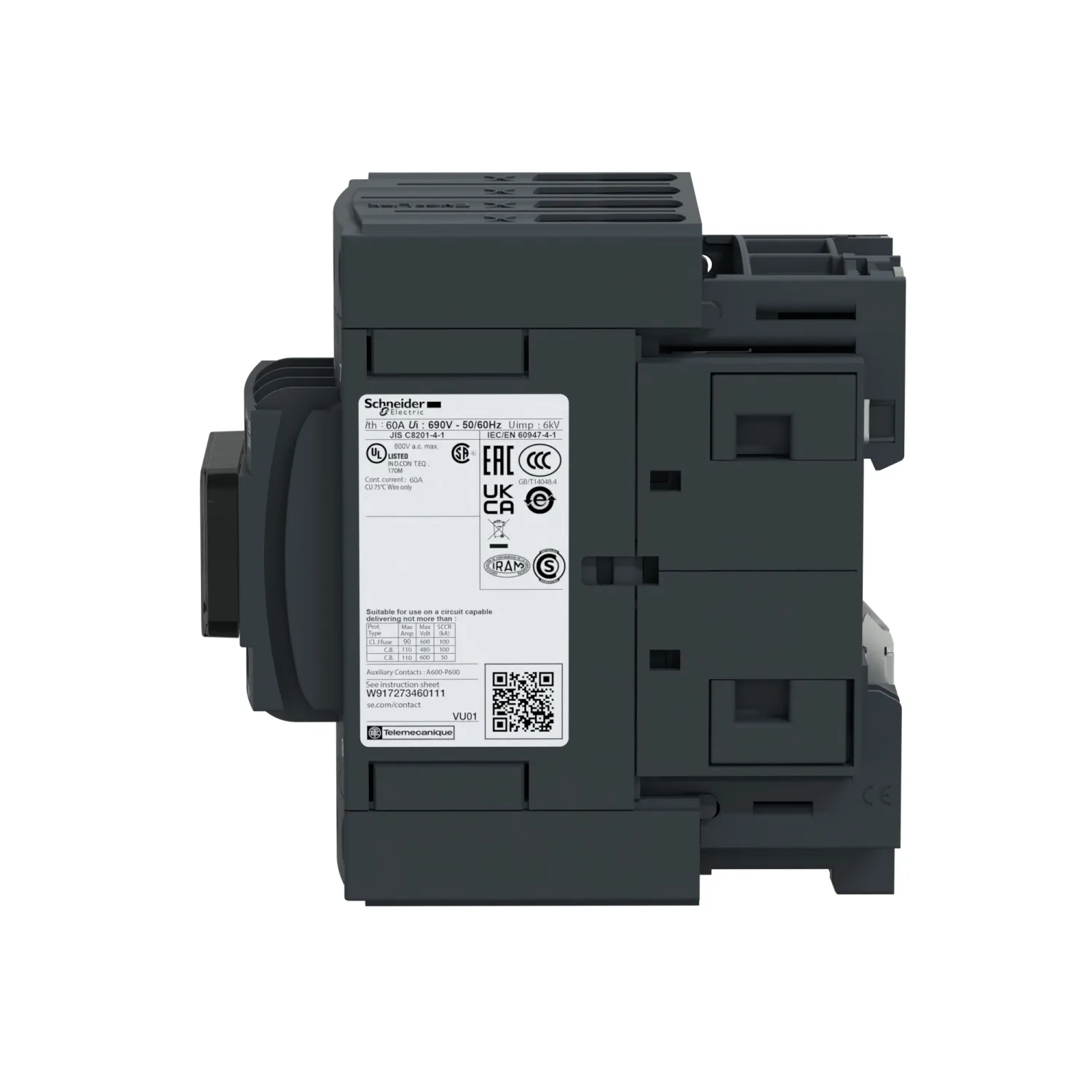

| Kompatibilitätscode | LC1D |
|---|
| Strommast Kontaktzusammensetzung | 4 S |
|---|
| Sicherheitsabdeckung | Mit |
|---|
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A (bei 60 °C) für Signalschaltkreis; 60 A (bei 60 °C) für Stromkreis |
|---|
| [Irms] Bemessungseinschaltvermögen | 140 A AC for Signalschaltkreis conforming to IEC 60947-5-1; 250 A DC for Signalschaltkreis conforming to IEC 60947-5-1; 800 A at 440 V for Stromkreis conforming to IEC 60947 |
|---|
| Nenn-Unterbrechungskapazität | 800 A bei 440 V für Stromkreis entspricht IEC 60947 |
|---|
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 320 A 40 °C - 10 s für Stromkreis; 720 A 40 °C - 1 s für Stromkreis; 72 A 40 °C - 10 min für Stromkreis; 165 A 40 °C - 1 min für Stromkreis; 100 A - 1 s für Signalschaltkreis; 120 A - 500 ms für Signalschaltkreis; 140 A - 100 ms für Signalschaltkreis |
|---|
| Zugehörige Absicherung | 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1; 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis; 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis |
|---|
| Durchschnittliche Impedanz | 1,6 MOhm - Ith 60 A 50 Hz für Stromkreis |
|---|
| Verlustleistung Pro Pol | 5,8 W AC-1 |
|---|
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 600 V CSA zertifiziert; Stromkreis: 600 V UL zertifiziert; Signalschaltkreis: 690 V entspricht IEC 60947-1; Signalschaltkreis: 600 V CSA zertifiziert; Signalschaltkreis: 600 V UL zertifiziert; Stromkreis: 690 V entspricht IEC 60947-4-1 |
|---|
| Überspannungskategorie | III |
|---|
| Verschmutzungsgrad | 3 |
|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947 |
|---|
| Niveau Des Sicherheitslevels | B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1; B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
|---|
| Mechanische Lebensdauer | 6 Mcycles |
|---|
| Elektrische Lebensdauer | 1,4 Mcycles 60 A AC-1 bei Ue <= 440 V |
|---|
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
|---|
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|
| Steuerkreisspannungsgrenzen | 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz; 0,8 - 1,1Uc (-40…60 °C):Betrieb AC 50 Hz; 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC 60 Hz; 1 - 1,1 Uc (60…70 °C):Betrieb AC 50/60 Hz |
|---|
| Anzugsleistung In VA | 140 VA 60 Hz cos phi 0,75 (bei 20 °C); 160 VA 50 Hz cos phi 0,75 (bei 20 °C) |
|---|
| Halteleistungsaufnahme In VA | 13 VA 60 Hz cos phi 0,3 (bei 20 °C); 15 VA 50 Hz cos phi 0,3 (bei 20 °C) |
|---|
| Wärmeabgabe | 4…5 W at 50/60 Hz |
|---|
| Betriebszeit | 4 - 19 ms Öffnung; 12 - 26 ms Schließung |
|---|
| Maximale Betriebsrate | 3600 cyc/h at 60 °C |
|---|
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabe |
|---|
| Anzugsdrehmoment | Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher flach Ø 6; Steuerkreis: 1,7 Nm - auf EverLink BTR-Schraubsteckverbinder - mit Schraubenzieher Philips Nr. 2; Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm; Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 m |
|---|
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
|---|
| Typ Der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1; Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
|---|
| Signalisierungskreisfrequenz | 25 - 400 Hz |
|---|
| Min. Schaltspannung | 17 V for Signalschaltkreis |
|---|
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
|---|
| Isolationswiderstand | > 10 MOhm for Signalschaltkreis |
|---|
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
|---|

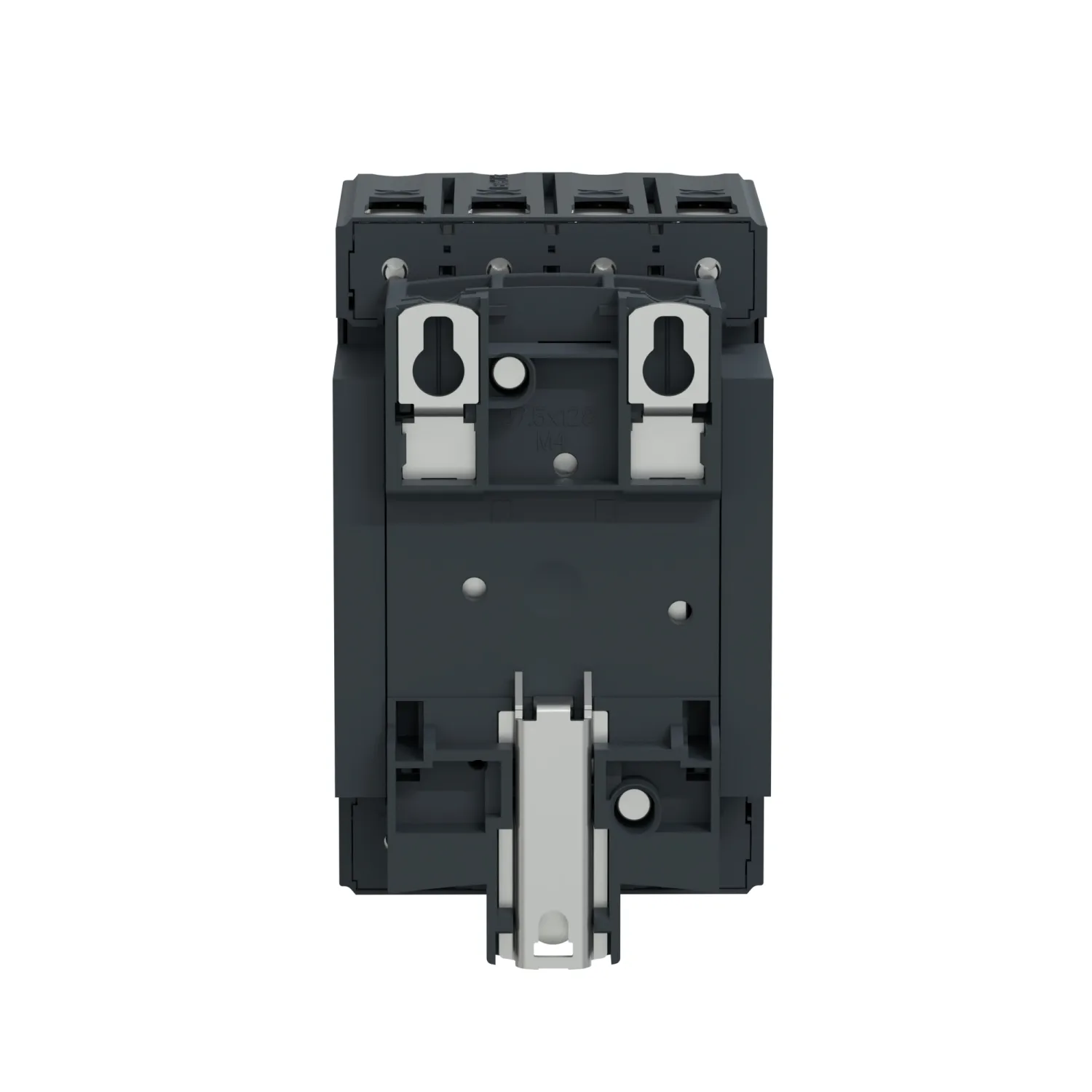

| Montagehalterung | Schiene; Platte |
|---|
